说明书-碾砂机传动装置设计

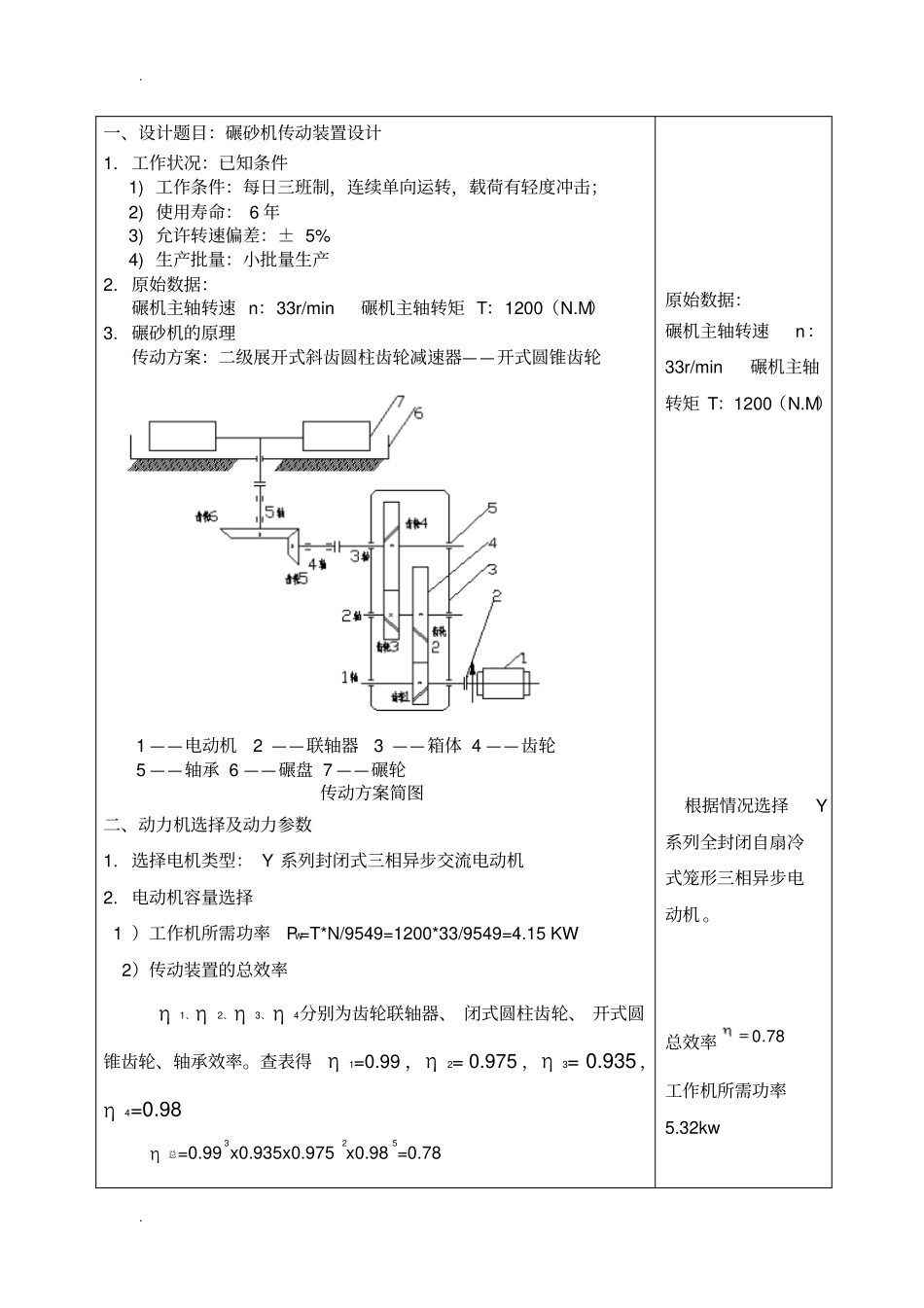

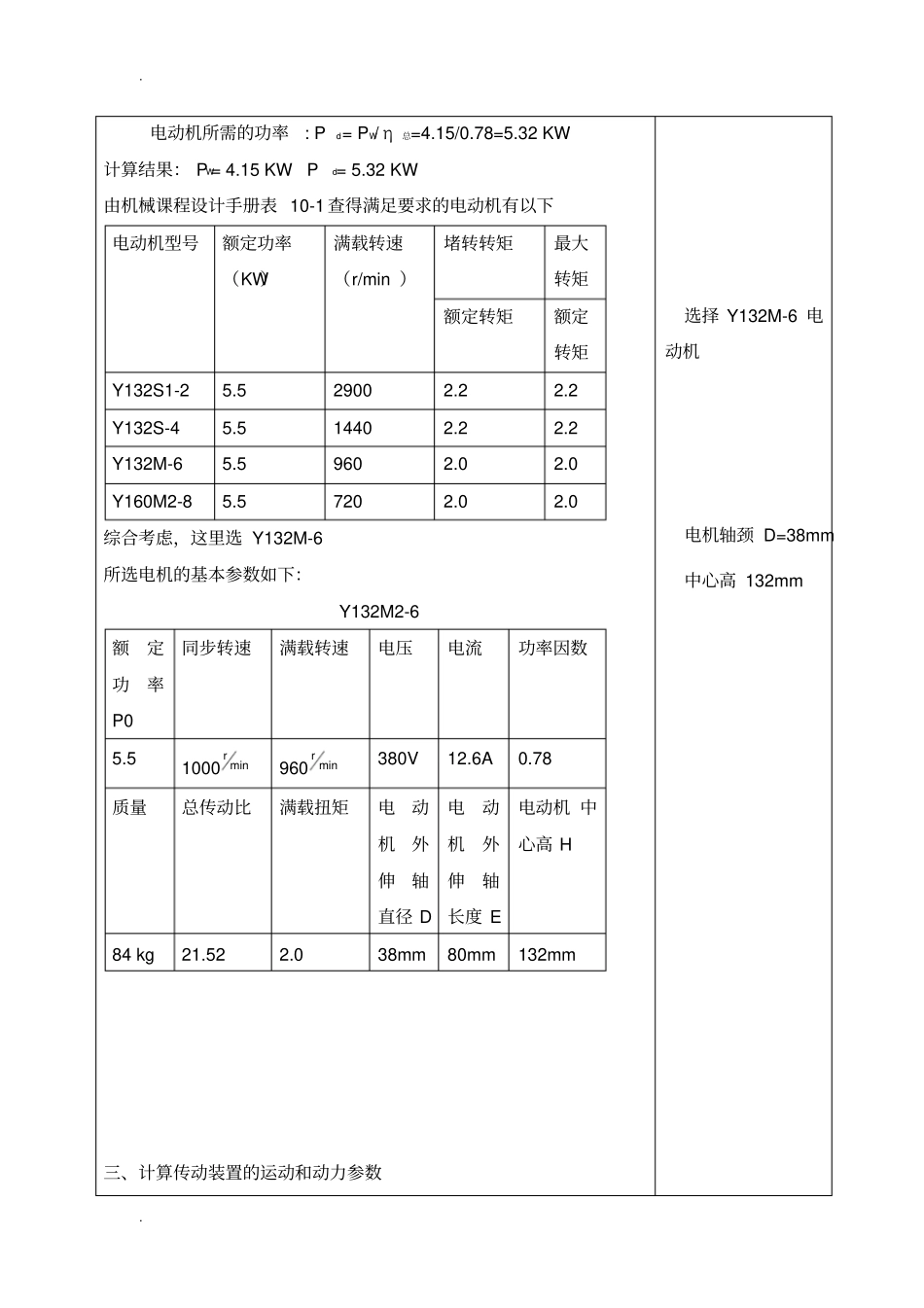

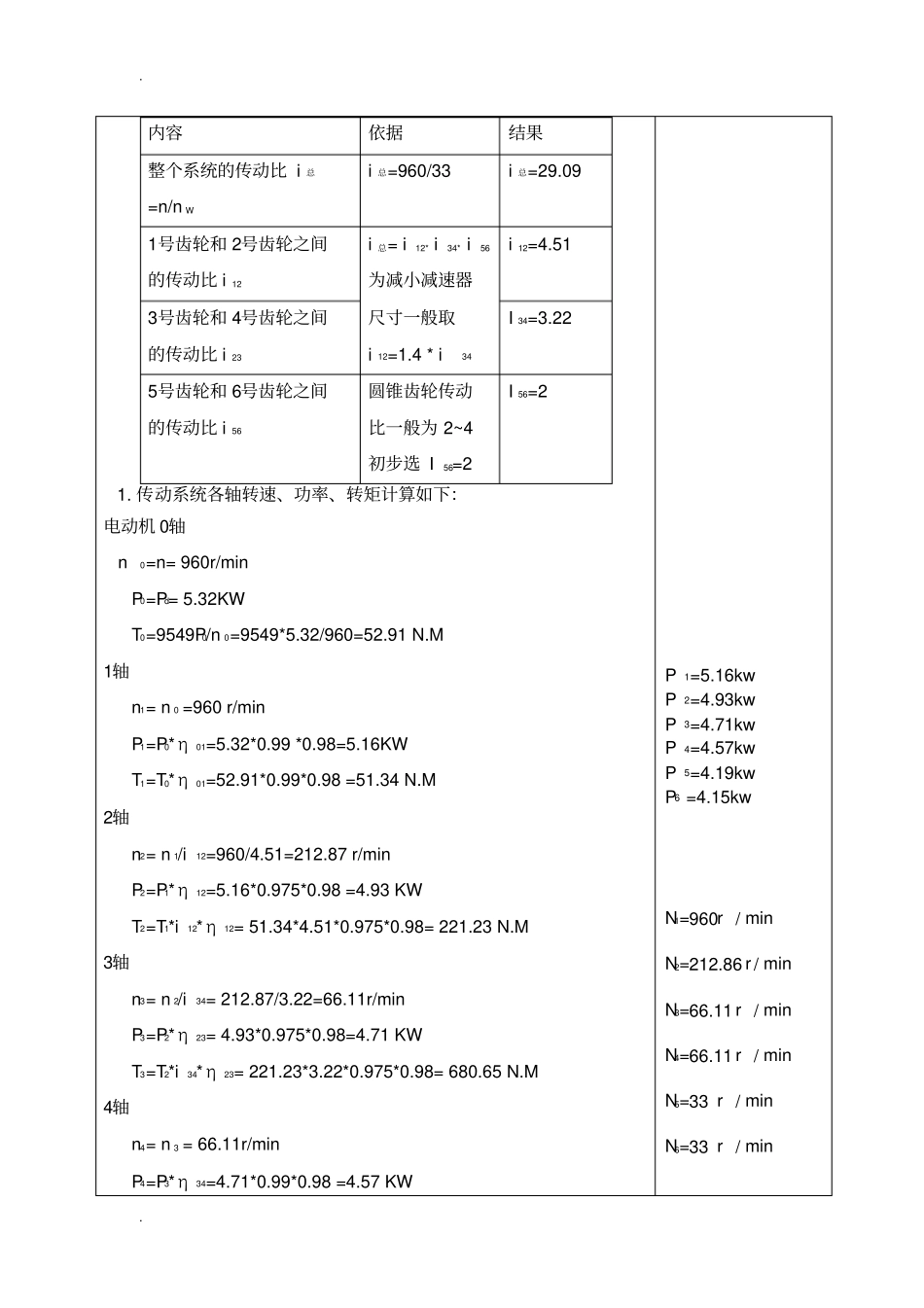

. . 一、设计题目：碾砂机传动装置设计1. 工作状况：已知条件1) 工作条件：每日三班制，连续单向运转，载荷有轻度冲击；2) 使用寿命： 6 年3) 允许转速偏差：± 5% 4) 生产批量：小批量生产2. 原始数据：碾机主轴转速 n：33r/min 碾机主轴转矩 T：1200（N.M）3. 碾砂机的原理传动方案：二级展开式斜齿圆柱齿轮减速器——开式圆锥齿轮 1 ——电动机 2 ——联轴器 3 ——箱体 4 ——齿轮 5 ——轴承 6 ——碾盘 7 ——碾轮传动方案简图二、动力机选择及动力参数1. 选择电机类型： Y 系列封闭式三相异步交流电动机2. 电动机容量选择 1 ）工作机所需功率PW=T*N/9549=1200*33/9549=4.15 KW 2）传动装置的总效率η1、η2、η3、η4分别为齿轮联轴器、 闭式圆柱齿轮、 开式圆锥齿轮、轴承效率。查表得 η1=0.99 ，η2= 0.975 ，η3= 0.935 ，η4=0.98η总=0.993x0.935x0.9752x0.985=0.78 原始数据：碾机主轴转速n：33r/min 碾机主轴转矩 T：1200（N.M）根据情况选择Y系列全封闭自扇冷式笼形三相异步电动机 。总效率78.0工作机所需功率5.32kw . . 电动机所需的功率 : Pd= PW/ η总=4.15/0.78=5.32 KW 计算结果： PW= 4.15 KW Pd= 5.32 KW 由机械课程设计手册表 10-1 查得满足要求的电动机有以下电动机型号额定功率（KW）满载转速（r/min ）堵转转矩最大转矩额定转矩额定转矩Y132S1-2 5.5 2900 2.2 2.2 Y132S-4 5.5 1440 2.2 2.2 Y132M-6 5.5 960 2.0 2.0 Y160M2-8 5.5 720 2.0 2.0 综合考虑，这里选 Y132M-6 所选电机的基本参数如下： Y132M2-6 额定功率P0 同步转速满载转速电压电流功率因数5.5 1000minr960minr380V 12.6A 0.78 质量总传动比满载扭矩电动机外伸轴直径 D 电动机外伸轴长度 E 电动机 中心高 H 84 kg 21.52 2.0 38mm 80mm 132mm 三、计算传动装置的运动和动力参数选择 Y132M-6 电动机电机轴颈 D=38mm 中心高 132mm . . 内容依据结果整个系统的传动比 i 总=n/n Wi 总=960/33 i 总=29.09 1号齿轮和 2号齿轮之间的传动比 i 12i 总= i12* i34* i56 为减小减速器尺寸一般取i 12=1.4 * i34i 12=4.51 3号齿轮和 4号齿轮之间的传动比 i 23I 34=3.22 5号齿轮和 6号齿轮之间的传动比 i 56圆锥齿轮传动比一般为 2~4 初步选 I56=2 I 56=2 1. 传动系统各轴转速、功率、转矩计算如下：电动机...
