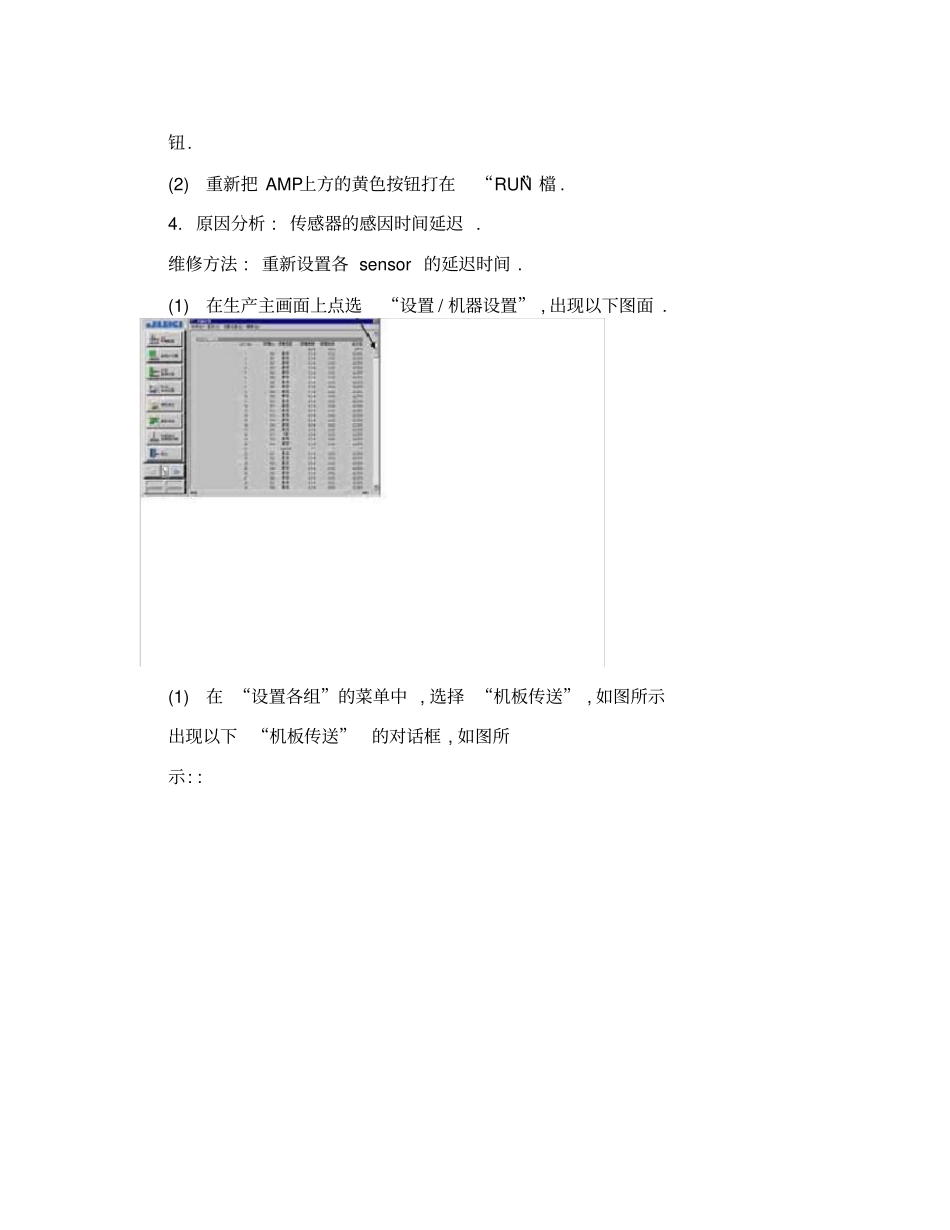

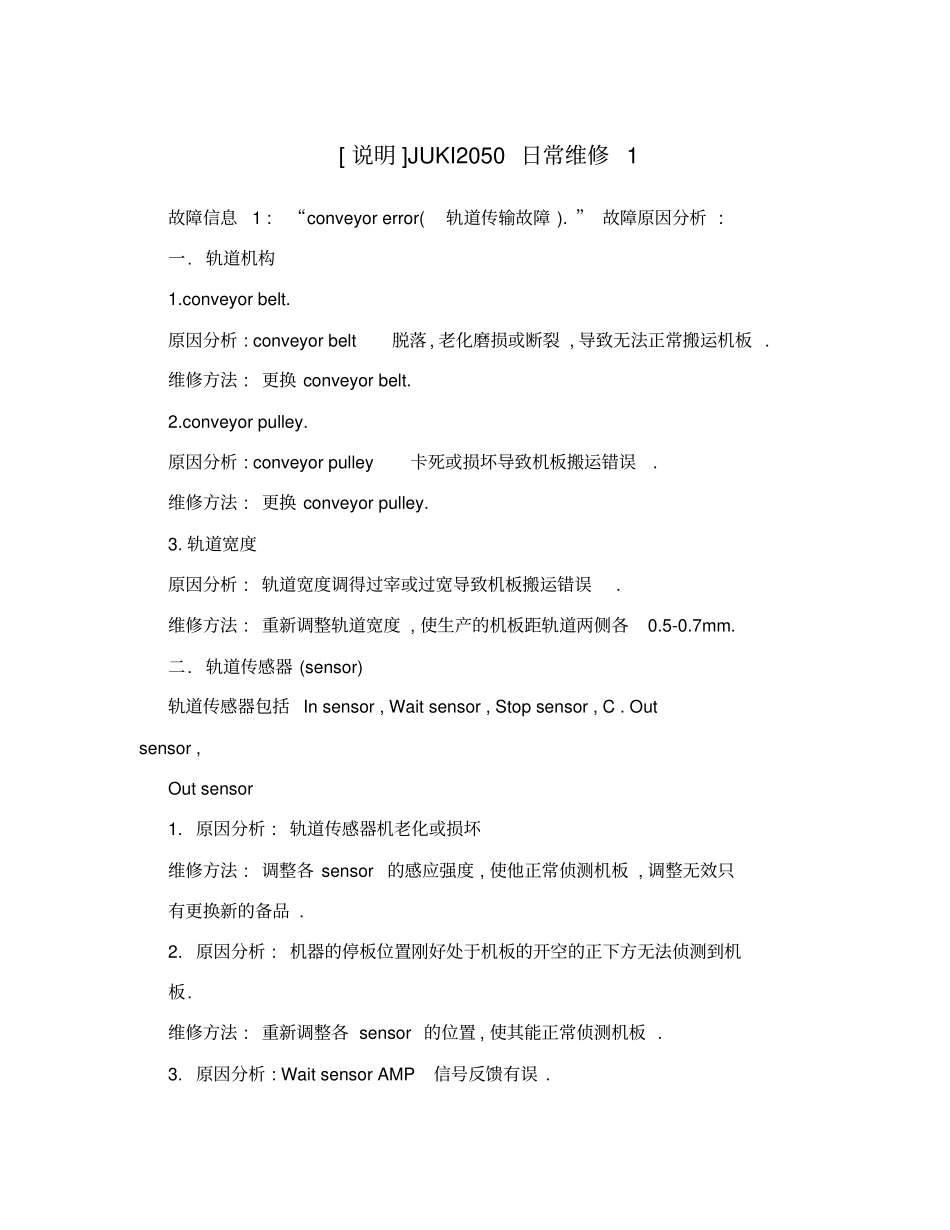

[ 说明 ]JUKI2050 日常维修 1 故障信息1 : “conveyor error(轨道传输故障 ). ” 故障原因分析 : 一. 轨道机构1.conveyor belt. 原因分析 : conveyor belt 脱落 , 老化磨损或断裂 , 导致无法正常搬运机板 . 维修方法 : 更换 conveyor belt. 2.conveyor pulley. 原因分析 : conveyor pulley 卡死或损坏导致机板搬运错误. 维修方法 : 更换 conveyor pulley. 3. 轨道宽度原因分析 : 轨道宽度调得过宰或过宽导致机板搬运错误. 维修方法 : 重新调整轨道宽度 , 使生产的机板距轨道两侧各0.5-0.7mm. 二. 轨道传感器 (sensor) 轨道传感器包括 In sensor , Wait sensor , Stop sensor , C . Out sensor , Out sensor 1. 原因分析 : 轨道传感器机老化或损坏维修方法 : 调整各 sensor 的感应强度 , 使他正常侦测机板 , 调整无效只有更换新的备品 . 2. 原因分析 : 机器的停板位置刚好处于机板的开空的正下方无法侦测到机板. 维修方法 : 重新调整各 sensor 的位置 , 使其能正常侦测机板 . 3. 原因分析 : Wait sensor AMP信号反馈有误 . 维修方法 : 重新设置 Wait sensor AMP . (1) 揭开 Wait sensor AMP 的安全盖 , 如图 ; (1) 把 AMP下方的黄色按钮打在“D- ON”檔 . (2) 把 AMP上方的黄色按钮打在“SET”檔 . 拿一张纸遮住上下一对Wait sensor, 如图所示并按下 AMP 上的 TURNING按钮 . (1) 把纸拿开 , 让 Wait sensor正常对光 , 再次按下 TURNING按钮. (2) 重新把 AMP上方的黄色按钮打在“RUN”檔 . 4. 原因分析 : 传感器的感因时间延迟 . 维修方法 : 重新设置各 sensor 的延迟时间 . (1) 在生产主画面上点选“设置 / 机器设置” , 出现以下图面 . (1) 在 “设置各组”的菜单中 , 选择 “机板传送” , 如图所示出现以下“机板传送” 的对话框 , 如图所示: : 机板传送的选项中 , 可以选择传送轨道的各传感器的延迟时间 , 可以统一设置和单独设置 ( 时间为 ms ), 通过调整sensor 的延迟时间来弥补传输时的感因机板的delay 时
