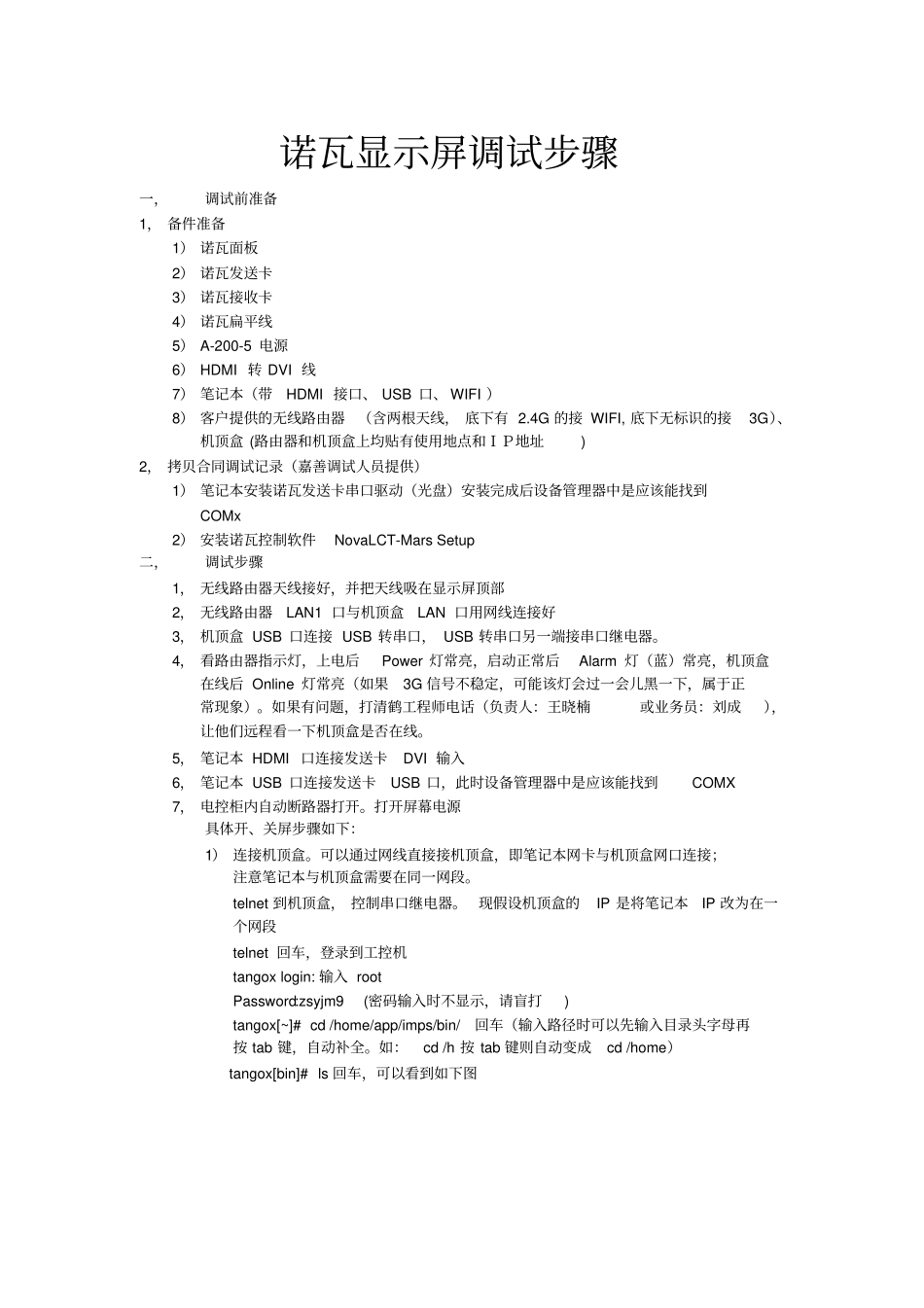

诺瓦调试步骤_第1页
1/6
诺瓦调试步骤_第2页
2/6

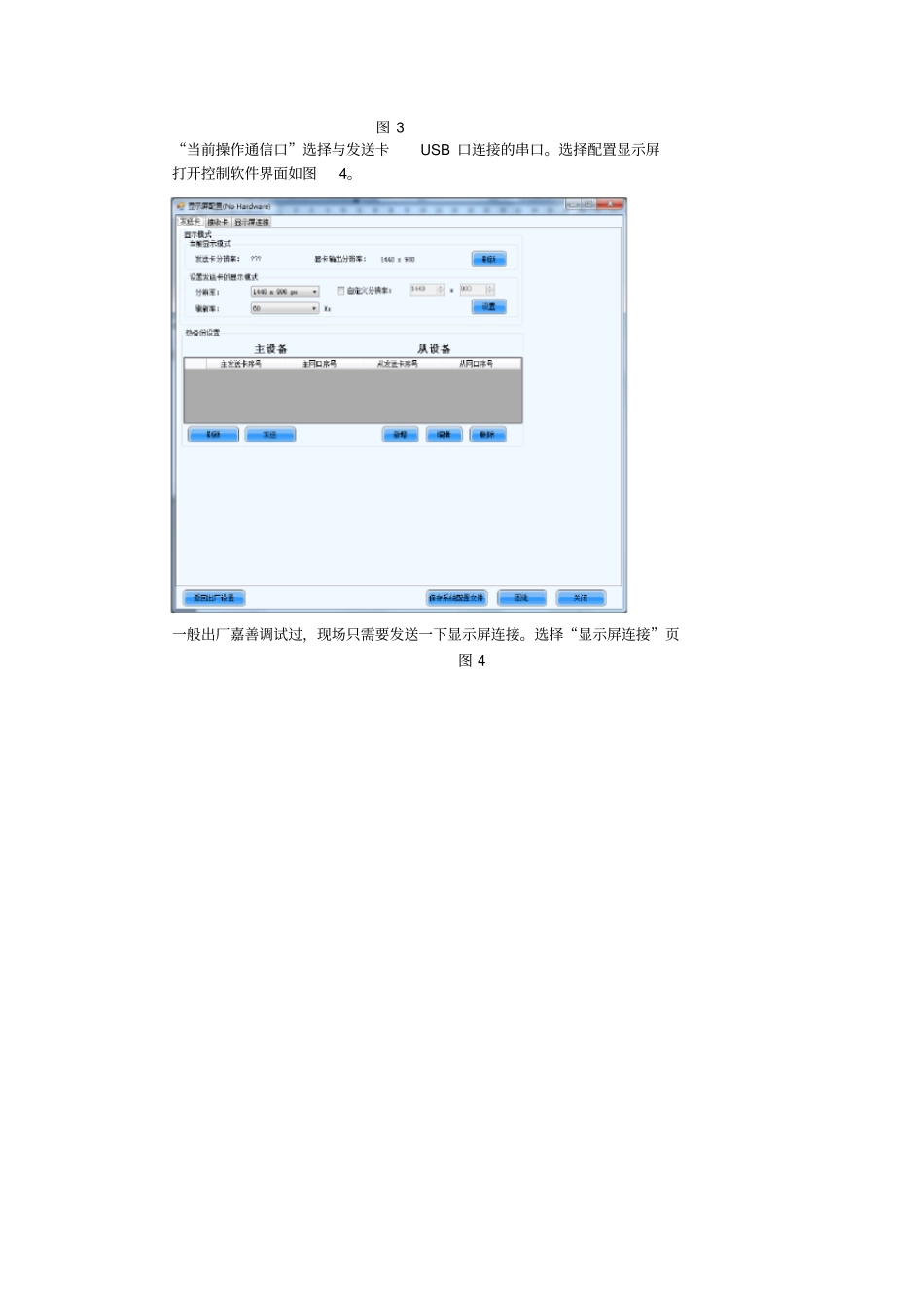

诺瓦调试步骤_第3页
3/6
诺瓦显示屏调试步骤一,调试前准备1, 备件准备1) 诺瓦面板2) 诺瓦发送卡3) 诺瓦接收卡4) 诺瓦扁平线5) A-200-5 电源6) HDMI 转 DVI 线7) 笔记本(带HDMI 接口、 USB 口、 WIFI )8) 客户提供的无线路由器(含两根天线, 底下有 2.4G 的接 WIFI, 底下无标识的接3G)、机顶盒 (路由器和机顶盒上均贴有使用地点和IP地址) 2, 拷贝合同调试记录(嘉善调试人员提供)1) 笔记本安装诺瓦发送卡串口驱动(光盘)安装完成后设备管理器中是应该能找到COMx 2) 安装诺瓦控制软件NovaLCT-Mars Setup 二,调试步骤1, 无线路由器天线接好,并把天线吸在显示屏顶部2, 无线路由器LAN1 口与机顶盒LAN 口用网线连接好3, 机顶盒 USB 口连接 USB 转串口, USB 转串口另一端接串口继电器。4, 看路由器指示灯,上电后Power 灯常亮,启动正常后Alarm 灯(蓝)常亮,机顶盒在线后 Online 灯常亮(如果3G 信号不稳定,可能该灯会过一会儿黑一下,属于正常现象)。如果有问题,打清鹤工程师电话(负责人:王晓楠或业务员:刘成),让他们远程看一下机顶盒是否在线。5, 笔记本 HDMI 口连接发送卡DVI 输入6, 笔记本 USB 口连接发送卡USB 口,此时设备管理器中是应该能找到COMX 7, 电控柜内自动断路器打开。打开屏幕电源具体开、关屏步骤如下:1) 连接机顶盒。可以通过网线直接接机顶盒,即笔记本网卡与机顶盒网口连接;注意笔记本与机顶盒需要在同一网段。telnet 到机顶盒, 控制串口继电器。 现假设机顶盒的IP 是将笔记本IP 改为在一个网段telnet 回车,登录到工控机tangox login: 输入 rootPassword:zsyjm9(密码输入时不显示,请盲打) tangox[~]# cd /home/app/imps/bin/回车(输入路径时可以先输入目录头字母再按 tab 键,自动补全。如:cd /h 按 tab 键则自动变成cd /home)tangox[bin]# ls 回车,可以看到如下图tangox[bin]# ./uart_control –on 回车,开启串口继电器tangox[bin]# ./uart_control –off 回车 则关闭串口继电器如果回车后提示: Can’t Open Serial Port wzz:No such device 则说明没有找到串口,可能是 usb 转串口没有插好。8, 打开诺瓦控制软件。界面如图1 图 1 点击“无显示屏,点击此处配置”。出现登录框如图2。+ 图 2 输入密码: admin。出现配置选择框,如图3 图 3 “当前操作通信口”选择与发送卡USB 口连接...
