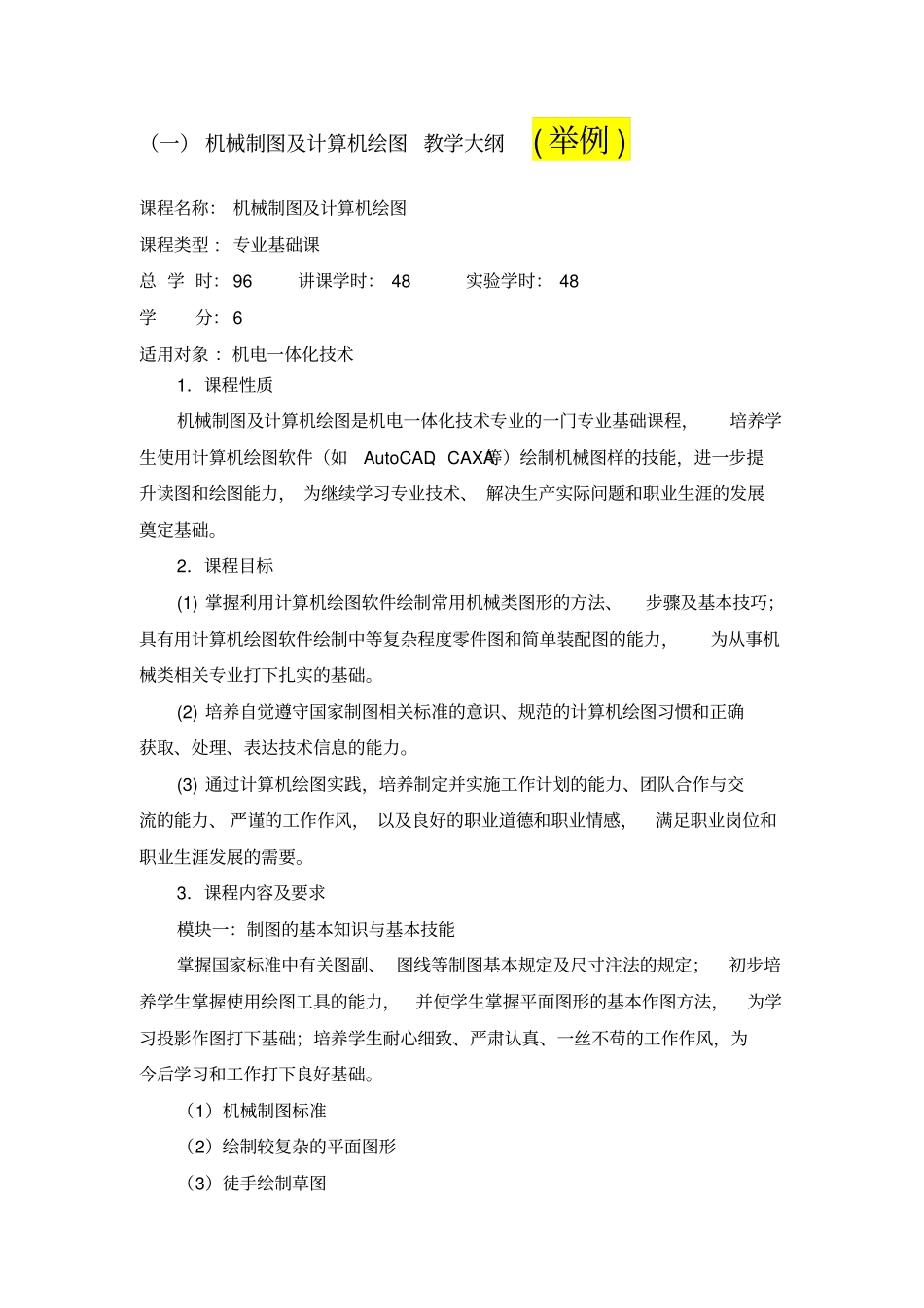

（一） 机械制图及计算机绘图 教学大纲( 举例 ) 课程名称： 机械制图及计算机绘图课程类型 : 专业基础课总 学 时： 96 讲课学时： 48 实验学时： 48 学分： 6 适用对象 ：机电一体化技术1．课程性质机械制图及计算机绘图是机电一体化技术专业的一门专业基础课程，培养学生使用计算机绘图软件（如AutoCAD、CAXA等）绘制机械图样的技能，进一步提升读图和绘图能力， 为继续学习专业技术、 解决生产实际问题和职业生涯的发展奠定基础。2．课程目标(1) 掌握利用计算机绘图软件绘制常用机械类图形的方法、步骤及基本技巧；具有用计算机绘图软件绘制中等复杂程度零件图和简单装配图的能力，为从事机械类相关专业打下扎实的基础。(2) 培养自觉遵守国家制图相关标准的意识、规范的计算机绘图习惯和正确获取、处理、表达技术信息的能力。(3) 通过计算机绘图实践，培养制定并实施工作计划的能力、团队合作与交流的能力、 严谨的工作作风， 以及良好的职业道德和职业情感，满足职业岗位和职业生涯发展的需要。3．课程内容及要求模块一：制图的基本知识与基本技能掌握国家标准中有关图副、 图线等制图基本规定及尺寸注法的规定；初步培养学生掌握使用绘图工具的能力，并使学生掌握平面图形的基本作图方法，为学习投影作图打下基础；培养学生耐心细致、严肃认真、一丝不苟的工作作风，为今后学习和工作打下良好基础。（1）机械制图标准（2）绘制较复杂的平面图形（3）徒手绘制草图模块二：物体的三视图掌握正投影法原理， 熟练运用投影规律分析和绘制基本体的视图；通过尺寸标注的教学， 使学生掌握在基本体视图上完整标注形体尺寸的方法；通过投影基础理论的教学及绘图读图练习，培养学生的空间思维能力。（1）绘制简单形体的三视图（2）绘制点的投影（3）绘制和识读直线的投影（4）绘制和识读平面的投影（5）绘制基本几何体的三视图模块三：轴测图掌握正等测、 斜二测画法， 并能根据简单形体的三视图画出轴测图；初步掌握徒手绘图的基本技法及轴测草图画法。（1）正等测画法（2）斜二测画法（3）轴测图的选择（4）轴测草图画法模块四：截交线与相贯线熟练掌握立体截交线投影的求法及两圆柱正交时的相贯线画法。（1）绘制截交线的投影（2）绘制相贯线的投影模块五：组合体熟练运用投影规律分析和绘制组合体视图，完成由物画图， 由图想物两次转化的认识过程， 进一步培养学生的空间想象能力； 灵活运用“形体分析法” 和“...
