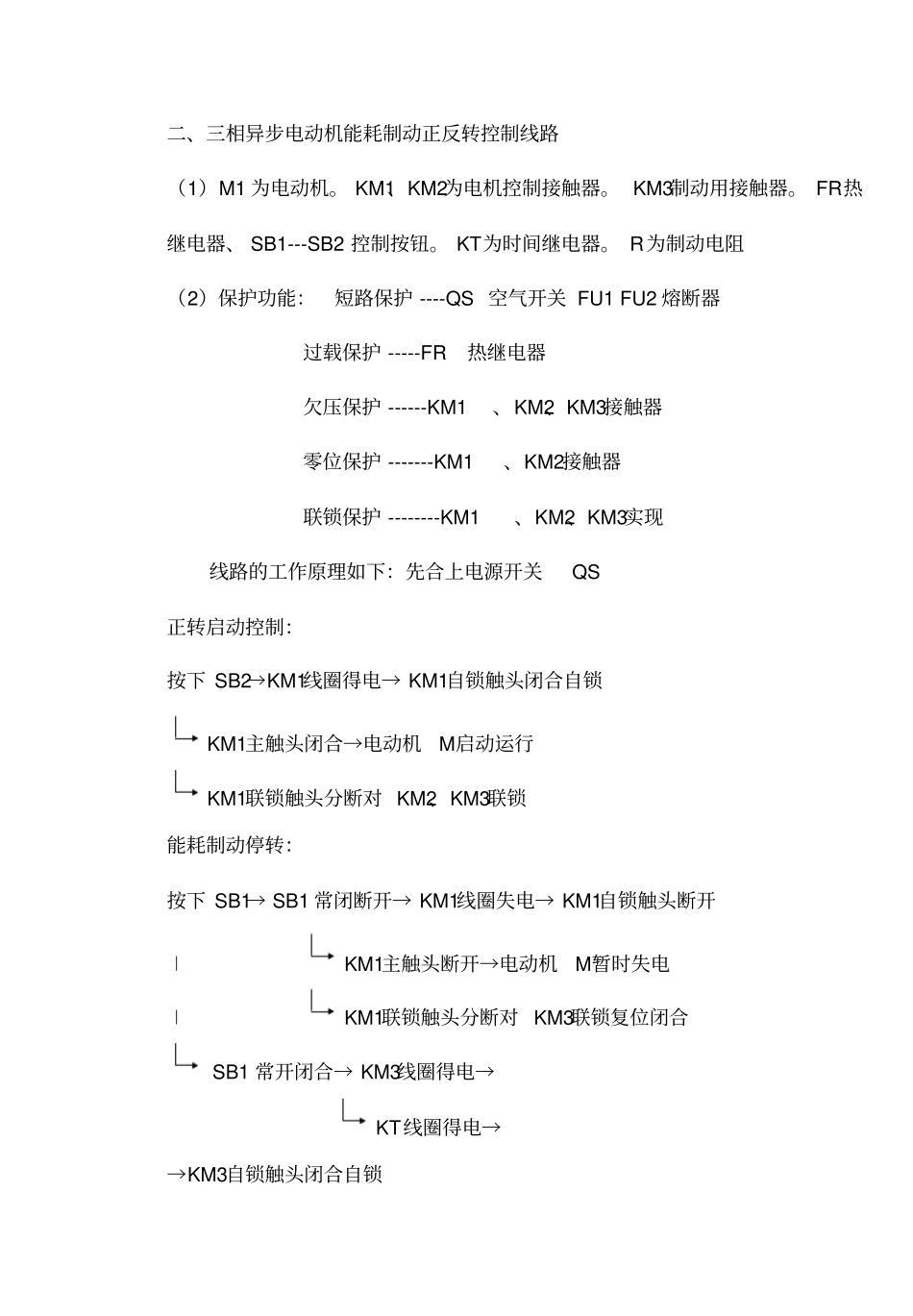

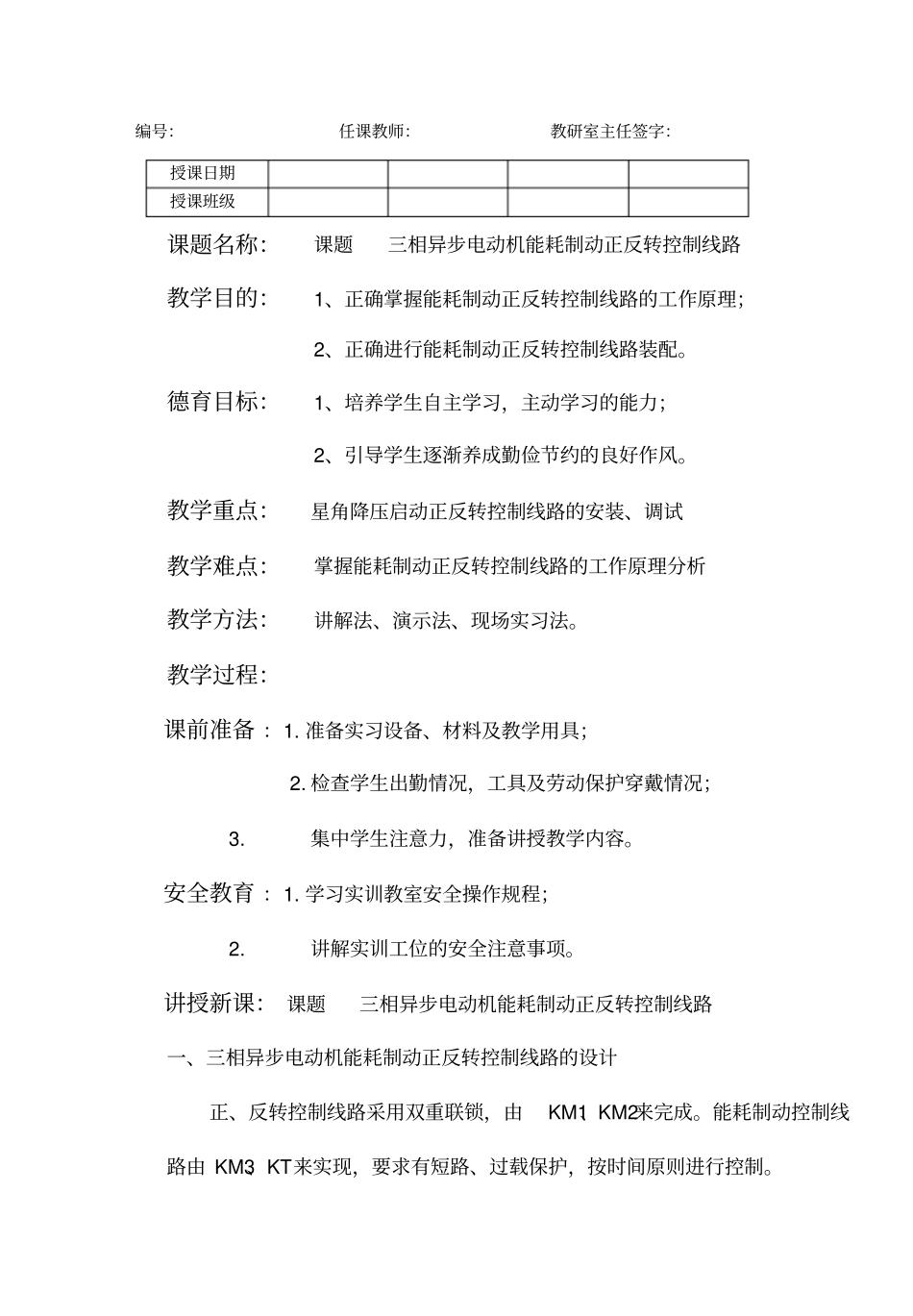

编号：任课教师：教研室主任签字：授课日期授课班级课题名称：课题三相异步电动机能耗制动正反转控制线路教学目的：1、正确掌握能耗制动正反转控制线路的工作原理；2、正确进行能耗制动正反转控制线路装配。德育目标：1、培养学生自主学习，主动学习的能力；2、引导学生逐渐养成勤俭节约的良好作风。教学重点：星角降压启动正反转控制线路的安装、调试教学难点：掌握能耗制动正反转控制线路的工作原理分析教学方法：讲解法、演示法、现场实习法。教学过程：课前准备 ：1. 准备实习设备、材料及教学用具；2. 检查学生出勤情况，工具及劳动保护穿戴情况； 3.集中学生注意力，准备讲授教学内容。安全教育 ：1. 学习实训教室安全操作规程； 2.讲解实训工位的安全注意事项。讲授新课： 课题三相异步电动机能耗制动正反转控制线路一、三相异步电动机能耗制动正反转控制线路的设计正、反转控制线路采用双重联锁，由KM1、KM2来完成。能耗制动控制线路由 KM3、KT来实现，要求有短路、过载保护，按时间原则进行控制。二、三相异步电动机能耗制动正反转控制线路（1）M1 为电动机。 KM1、KM2为电机控制接触器。 KM3制动用接触器。 FR热继电器、 SB1---SB2 控制按钮。 KT为时间继电器。 R为制动电阻（2）保护功能：短路保护 ----QS 空气开关 FU1 FU2 熔断器过载保护 -----FR热继电器欠压保护 ------KM1 、KM2、KM3接触器零位保护 -------KM1 、KM2接触器联锁保护 --------KM1 、KM2、KM3实现线路的工作原理如下：先合上电源开关QS 正转启动控制：按下 SB2→KM1线圈得电→ KM1自锁触头闭合自锁KM1主触头闭合→电动机M启动运行KM1联锁触头分断对 KM2、KM3联锁能耗制动停转：按下 SB1→ SB1 常闭断开→ KM1线圈失电→ KM1自锁触头断开∣KM1主触头断开→电动机M暂时失电∣KM1联锁触头分断对 KM3联锁复位闭合 SB1 常开闭合→ KM3线圈得电→KT线圈得电→→KM3自锁触头闭合自锁KM3主触头闭合→电动机M接入直流电能耗制动KM3联锁触头分断对 KM1联锁→KT常闭触头延时断开→ KM3自锁触头断开KM3主触头断开→电动机M停转KM3联锁触头复位→ KT线圈失电→→KT常开触头复位M3FU1KM1FRKM2L1L2L3FRSB1SB2KM1KM3KM3QSPEFU2KTKM2整定时间 2S±1SNRU5V4U4U1V1W1U2V2W3W3V3U3UVWSB3KM2KM1KM1KM2KM1KM2KTKM3KM310234567109811121314三、三相异步电动机能耗制动正反转控制线路的要求（1）在实习教师的指导下，对能耗制动控制线路进行操...
