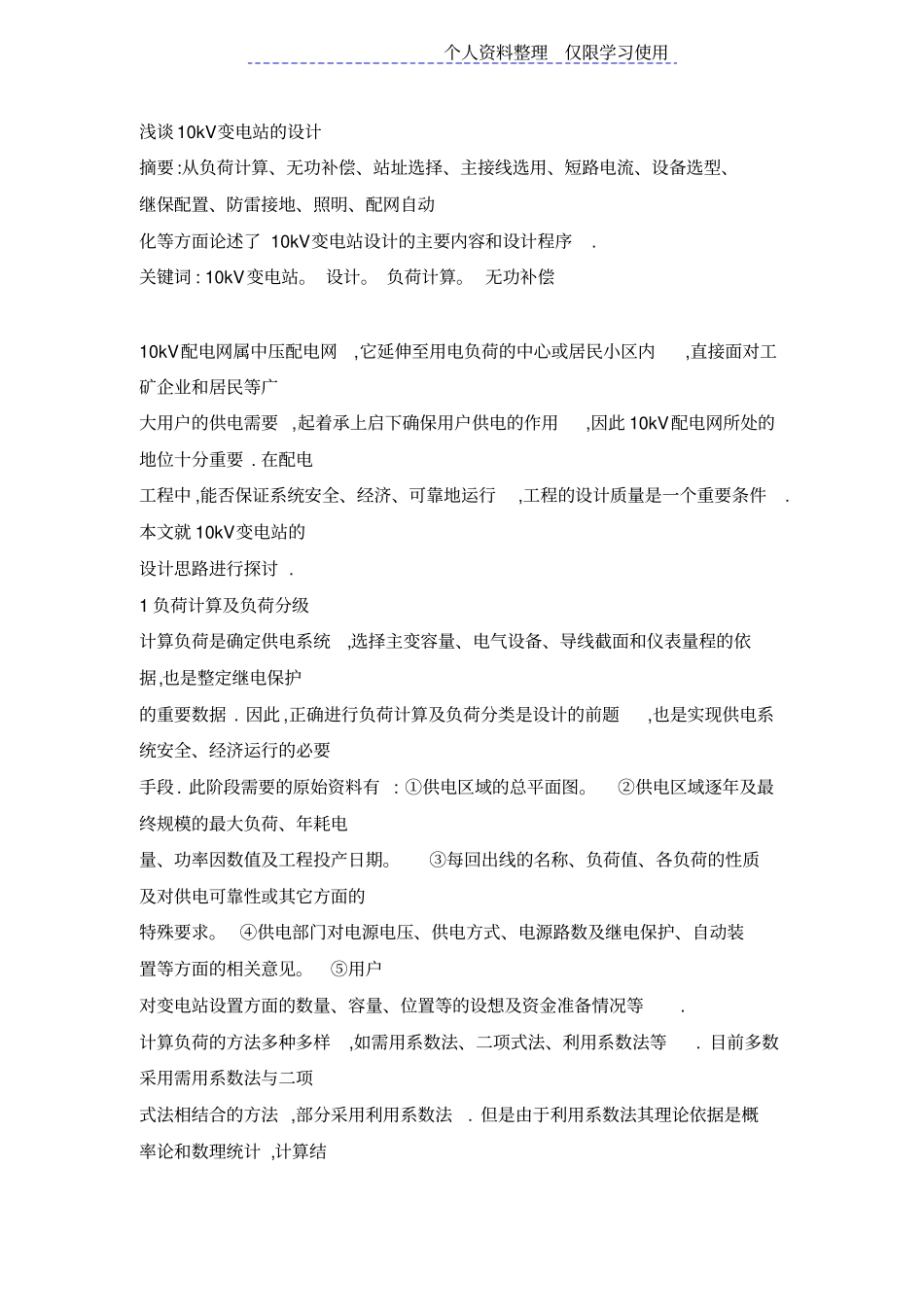

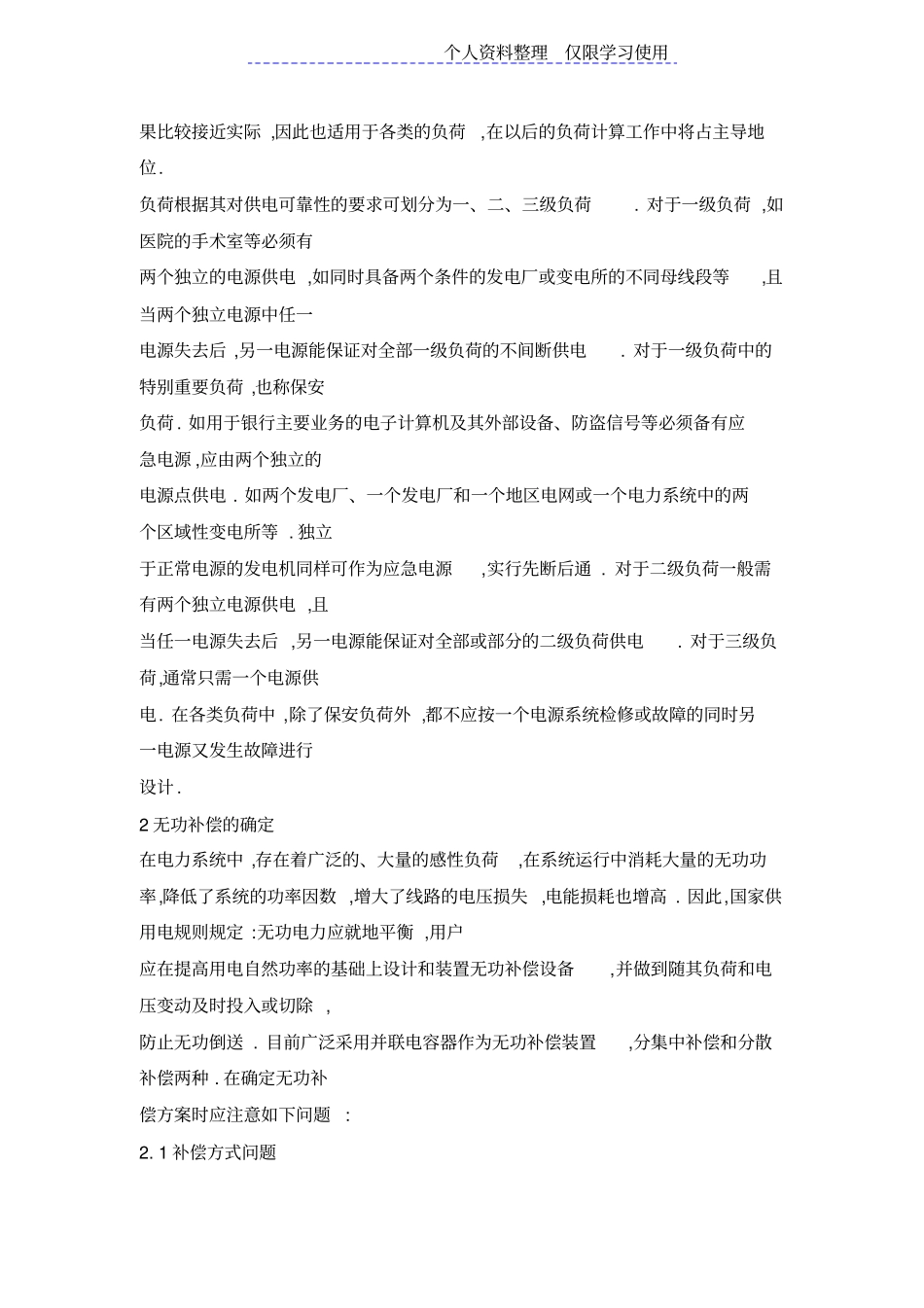

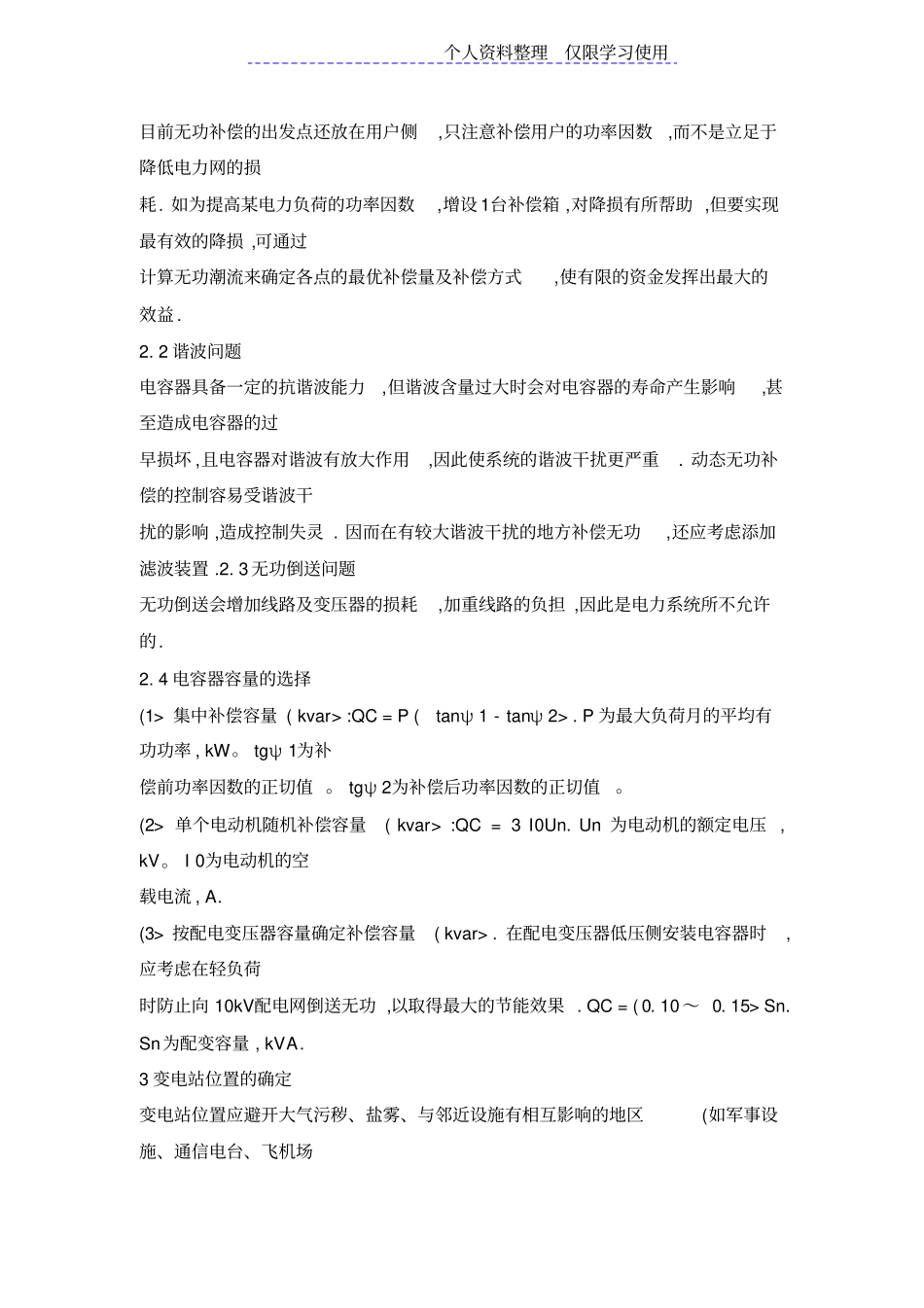

个人资料整理仅限学习使用浅谈 10kV变电站的设计摘要 :从负荷计算、无功补偿、站址选择、主接线选用、短路电流、设备选型、继保配置、防雷接地、照明、配网自动化等方面论述了 10kV变电站设计的主要内容和设计程序. 关键词 : 10kV变电站。 设计。 负荷计算。 无功补偿10kV配电网属中压配电网,它延伸至用电负荷的中心或居民小区内,直接面对工矿企业和居民等广大用户的供电需要 ,起着承上启下确保用户供电的作用,因此 10kV配电网所处的地位十分重要 . 在配电工程中 ,能否保证系统安全、经济、可靠地运行,工程的设计质量是一个重要条件. 本文就 10kV变电站的设计思路进行探讨 . 1 负荷计算及负荷分级计算负荷是确定供电系统,选择主变容量、电气设备、导线截面和仪表量程的依据,也是整定继电保护的重要数据 . 因此 ,正确进行负荷计算及负荷分类是设计的前题,也是实现供电系统安全、经济运行的必要手段 . 此阶段需要的原始资料有 : ①供电区域的总平面图。②供电区域逐年及最终规模的最大负荷、年耗电量、功率因数值及工程投产日期。③每回出线的名称、负荷值、各负荷的性质及对供电可靠性或其它方面的特殊要求。 ④供电部门对电源电压、供电方式、电源路数及继电保护、自动装置等方面的相关意见。⑤用户对变电站设置方面的数量、容量、位置等的设想及资金准备情况等. 计算负荷的方法多种多样,如需用系数法、二项式法、利用系数法等. 目前多数采用需用系数法与二项式法相结合的方法 ,部分采用利用系数法. 但是由于利用系数法其理论依据是概率论和数理统计 ,计算结个人资料整理仅限学习使用果比较接近实际 ,因此也适用于各类的负荷,在以后的负荷计算工作中将占主导地位. 负荷根据其对供电可靠性的要求可划分为一、二、三级负荷. 对于一级负荷 ,如医院的手术室等必须有两个独立的电源供电 ,如同时具备两个条件的发电厂或变电所的不同母线段等,且当两个独立电源中任一电源失去后 ,另一电源能保证对全部一级负荷的不间断供电. 对于一级负荷中的特别重要负荷 ,也称保安负荷 . 如用于银行主要业务的电子计算机及其外部设备、防盗信号等必须备有应急电源 ,应由两个独立的电源点供电 . 如两个发电厂、一个发电厂和一个地区电网或一个电力系统中的两个区域性变电所等 . 独立于正常电源的发电机同样可作为应急电源,实行先断后通 . 对于二级负荷一般需有两个独立电源供电 ,且当任一电源失去后 ,另一电源能保证...
