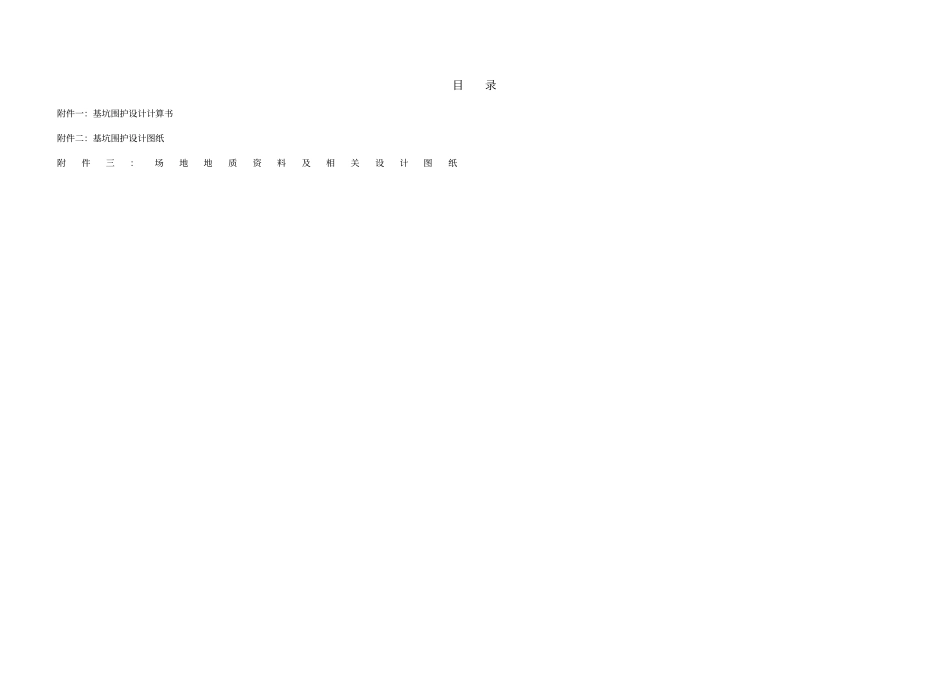

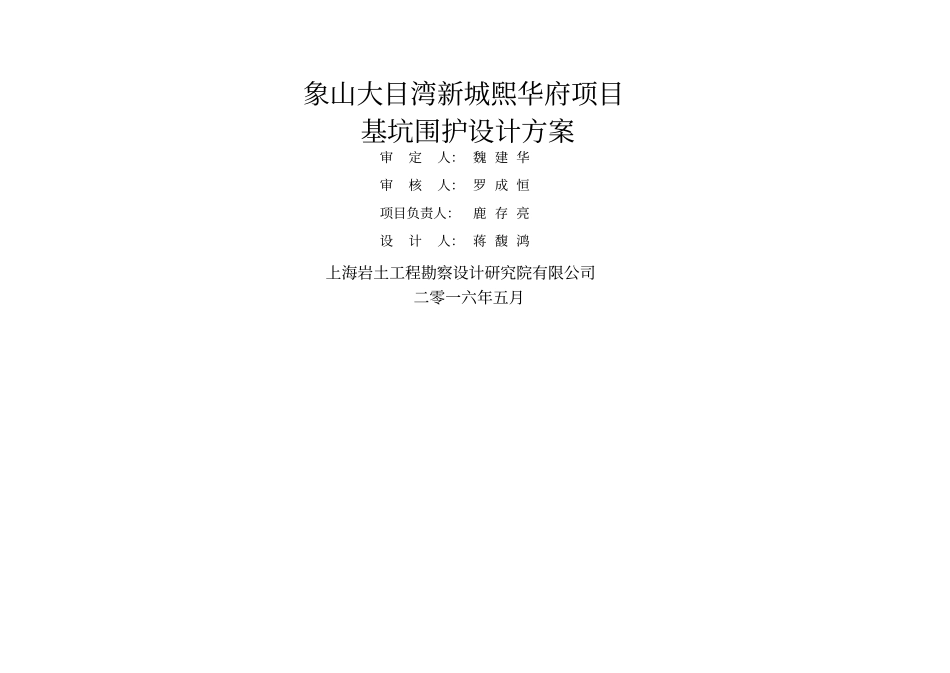

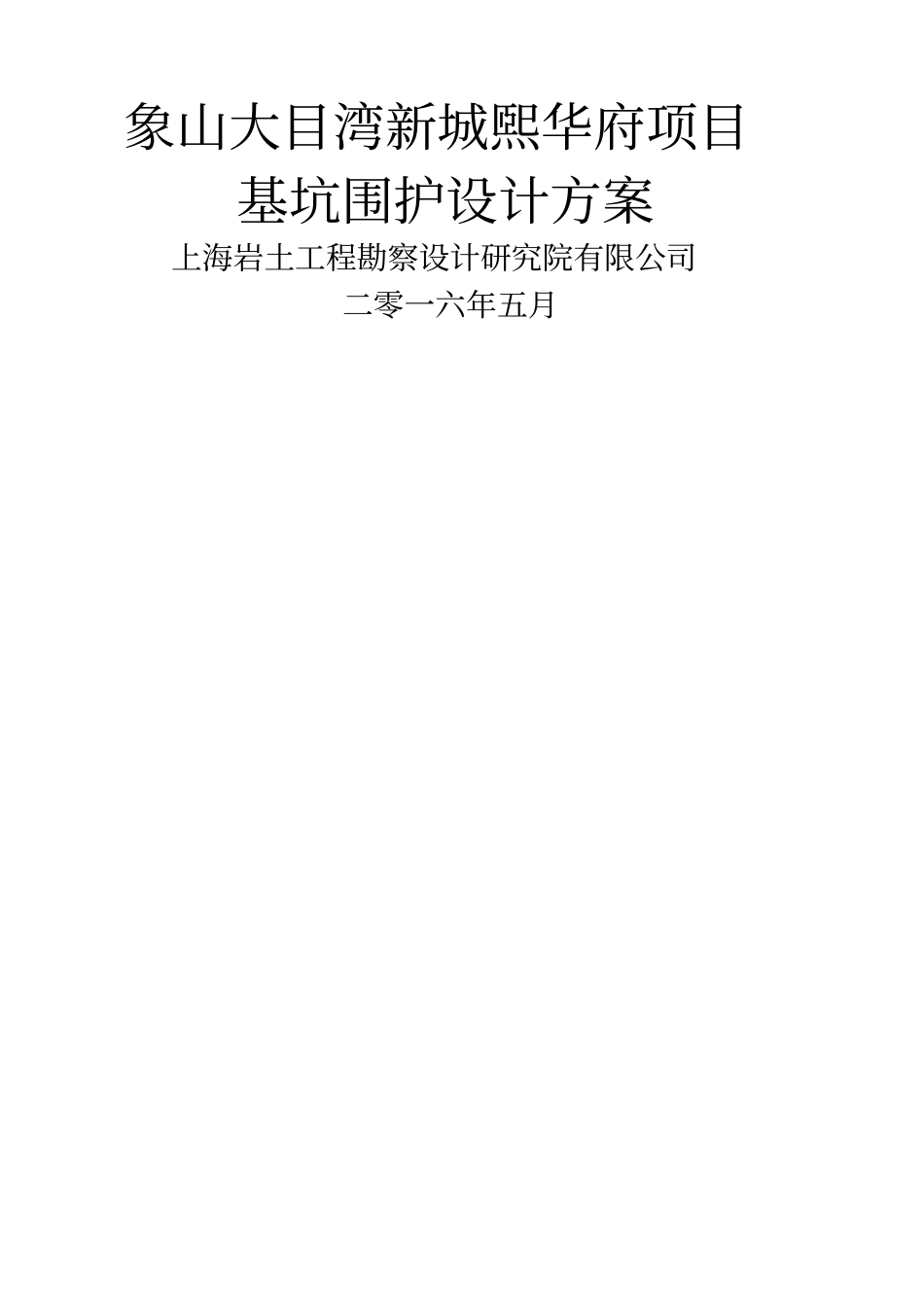

象山大目湾新城煕华府项目基坑围护设计方案上海岩土工程勘察设计研究院有限公司二零一六年五月象山大目湾新城煕华府项目基坑围护设计方案审定人： 魏 建 华审核人： 罗 成 恒项目负责人：鹿 存 亮设计人： 蒋 馥 鸿上海岩土工程勘察设计研究院有限公司二零一六年五月目录附件一：基坑围护设计计算书附件二：基坑围护设计图纸附件三：场地地质资料及相关设计图纸§1 工程概况§1.1 一般概况工程名称： 象山大目湾新城煕华府项目工程地点： 浙江省宁波市象山大目湾悦莱东路与松兰大道交叉口东南侧建设单位： 宁波铁工置业有限公司设计单位： 上海创霖建筑规划设计有限公司勘察单位： 宁波宁大地基处理技术有限公司图1 本工程位置示意图§1.2 建筑物概况本地块总用地面积约 5.9万m2，拟建建筑包括小高层住宅与多层住宅及配套用房，场地均设一层地下室。拟建建筑物基础形式均为桩基，工程桩采用600直径灌注桩。§1.2 基坑概况围护对象： 本次基坑围护对象整体 -1F 地下室基坑。基坑规模： 本基坑形周长约 813m，开挖面积约 31865m2。基坑挖深： 拟建场地为整平后的空地，地势较平坦。场地绝对标高实测为+2.400m。按地下室承台垫层底考虑，基坑挖深如下表1.1 所示。（ 按绝对标高计，下同 ）表1.1 基坑挖深一览表断面底板顶标高（m）承台厚（ m）垫层厚（ m）坑底标高（m）挖深（m）地下车库（非人防区域）+0.050 0.90 0.10 -0.950 3.35 地下车库（人防区域）-0.250 0.90 0.10 -1.250 3.65 电梯井及集水井等局部落低暂按1.2m 考虑。注：由于本场地现地面标高较低，主楼基础基本在当前地表标高上，局部主楼落深0.5m 左右，故主楼与当前地面高差在0.5m 内，故设计不考虑主楼基础挖深。§1.4 周边环境拟建场地位于象山大目湾悦莱东路与松兰大道交叉口东南侧。周边环境北邻松兰大道、南邻智慧路、西邻悦来东路、东邻新乐东路，具体环境情况如下：场地内部： 拟建场地现为空地， 场地整平后绝对标高为 +2.400m。 (1) 场地北侧：红线： 基坑边线距离用地红线最近处约4.7m。道路： 松兰大道边线距离用地红线约10.0m，路边电线杆距离基坑边线最近约10m，路宽约53m，道路绝对标高为 +4.800m。图2 场地北侧现状(2) 场地东侧：红线： 基坑边线距离用地红线约11.2m。道路： 新乐东路边线紧贴用地红线，路宽约13.0m，道路绝对标高为 +4.300m。图 3 场地东侧现状 (3) 场地南侧：本 项 目松大兰道...
