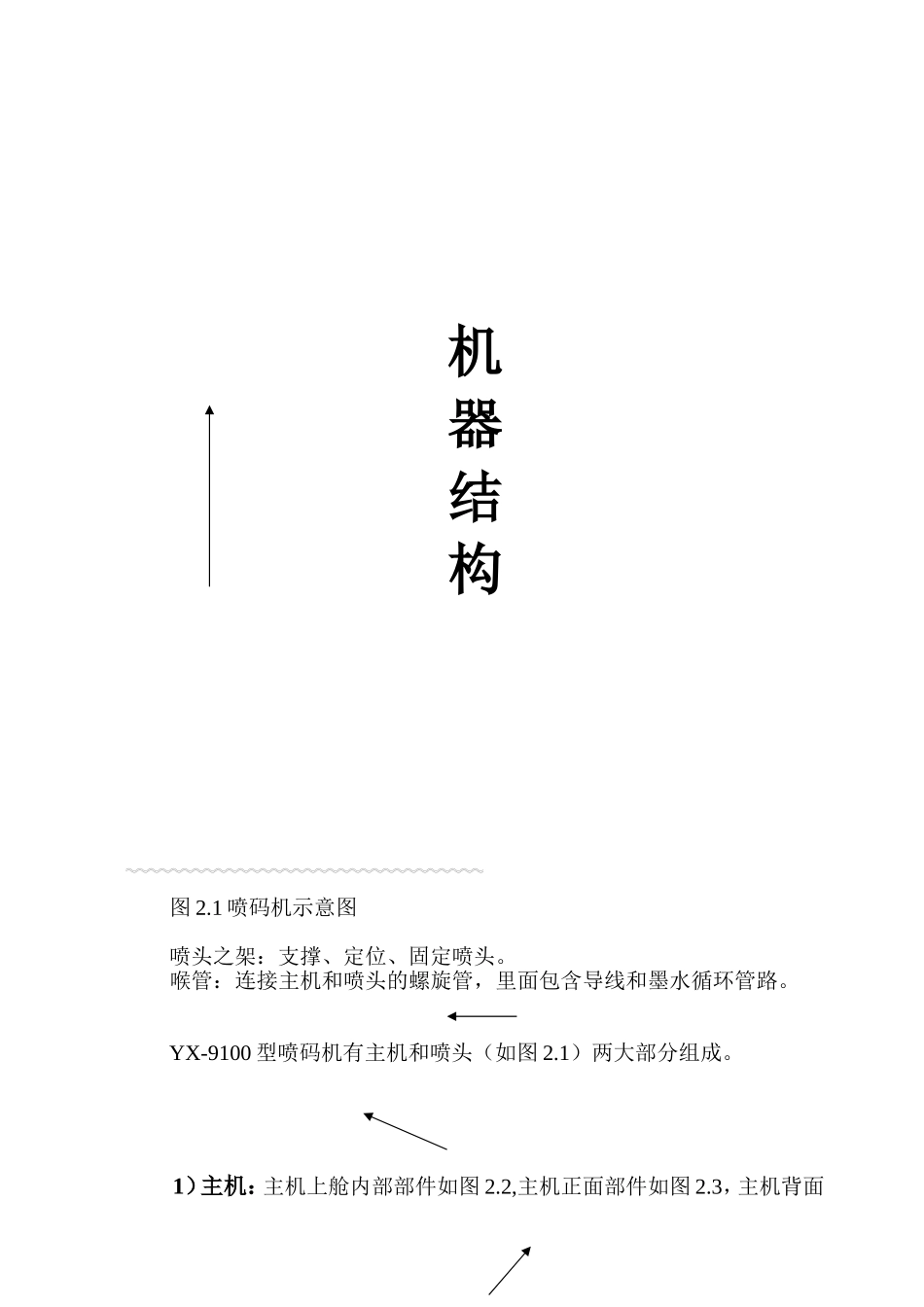

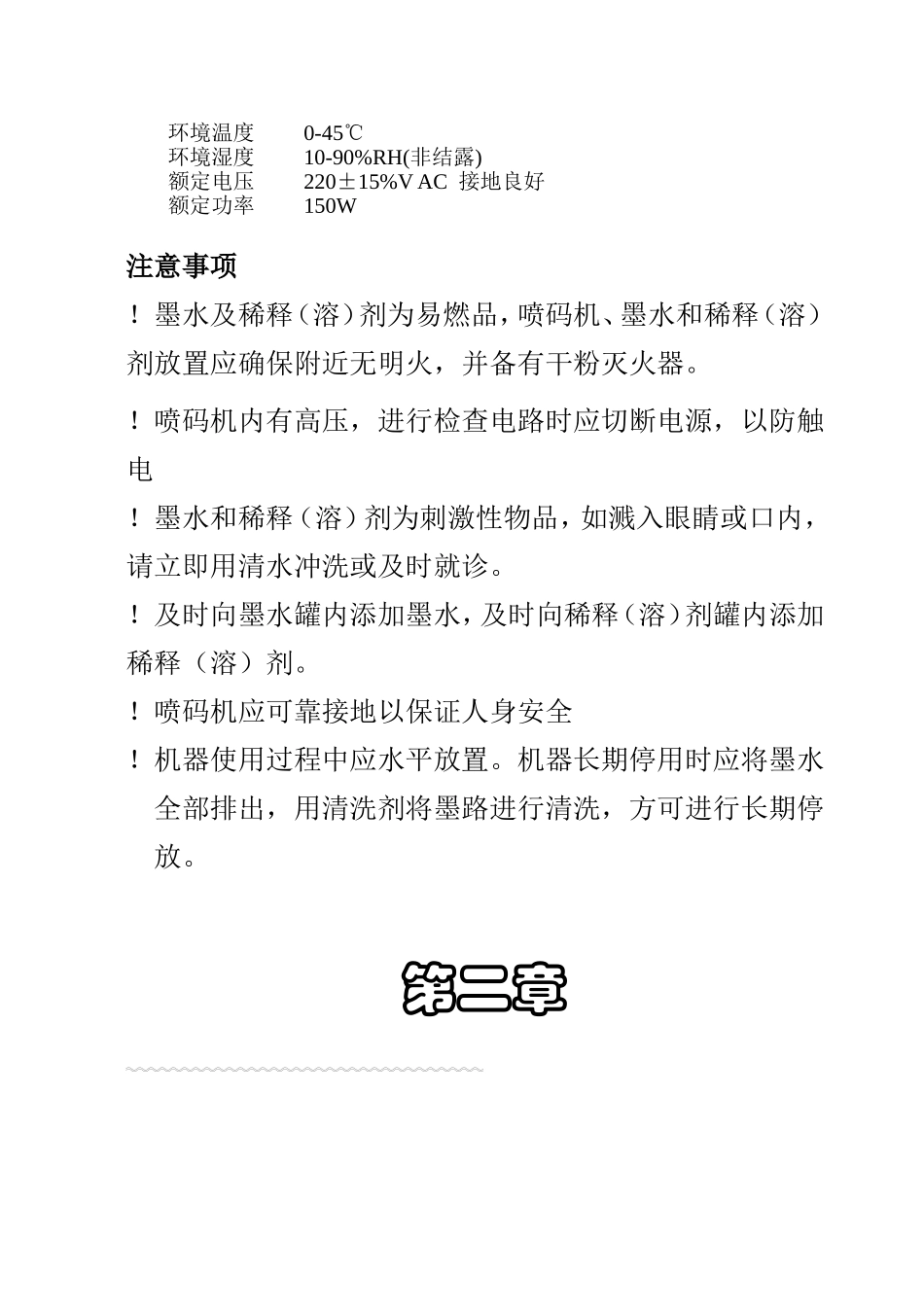

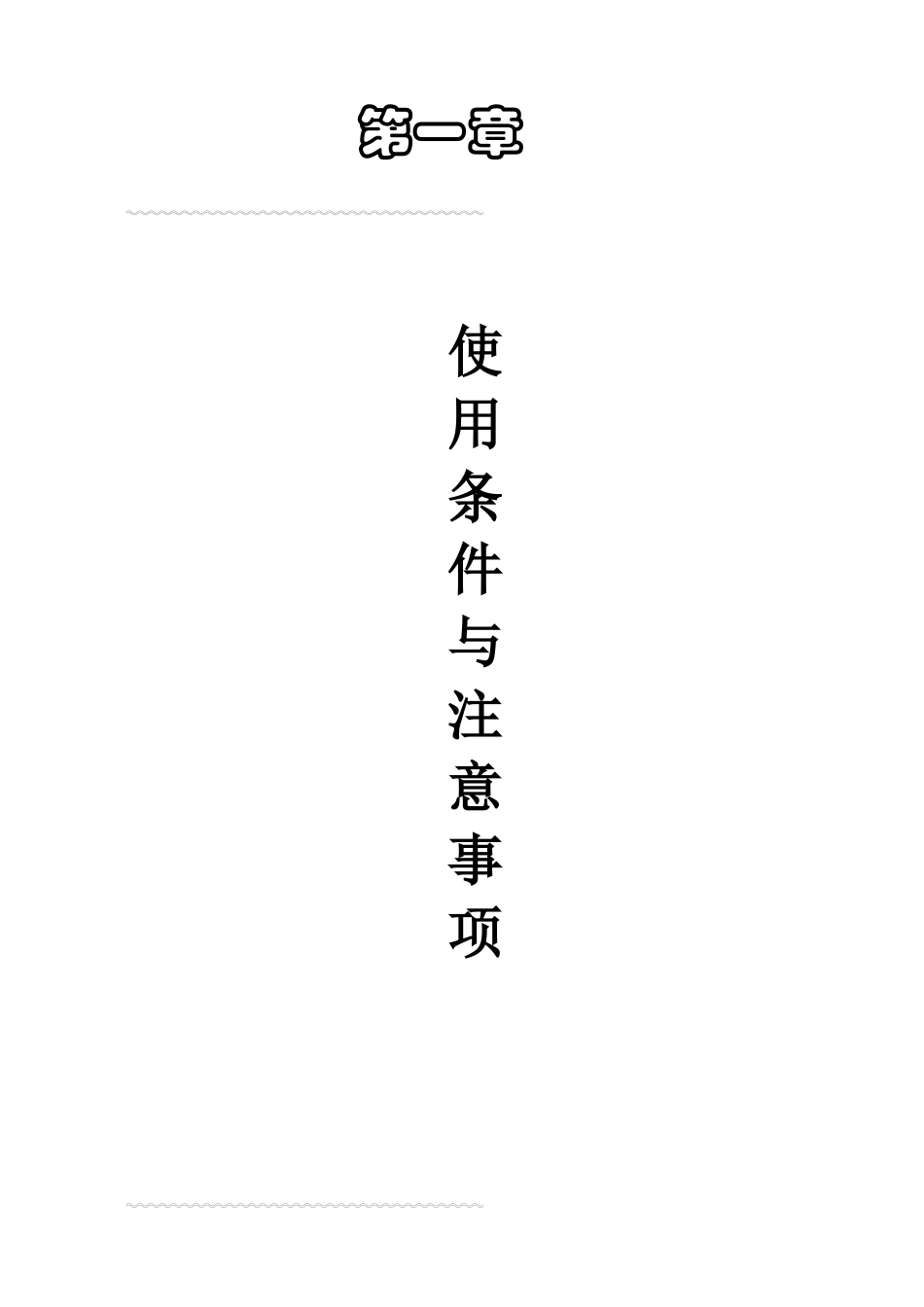

第一章使用条件与注意事项环境温度0-45℃环境湿度10-90%RH(非结露)额定电压220±15%VAC接地良好额定功率150W注意事项！墨水及稀释（溶）剂为易燃品，喷码机、墨水和稀释（溶）剂放置应确保附近无明火，并备有干粉灭火器。！喷码机内有高压，进行检查电路时应切断电源，以防触电！墨水和稀释（溶）剂为刺激性物品，如溅入眼睛或口内，请立即用清水冲洗或及时就诊。！及时向墨水罐内添加墨水，及时向稀释（溶）剂罐内添加稀释（溶）剂。！喷码机应可靠接地以保证人身安全！机器使用过程中应水平放置。机器长期停用时应将墨水全部排出，用清洗剂将墨路进行清洗，方可进行长期停放。第二章机器结构图2.1喷码机示意图喷头之架：支撑、定位、固定喷头。喉管：连接主机和喷头的螺旋管，里面包含导线和墨水循环管路。YX-9100型喷码机有主机和喷头（如图2.1）两大部分组成。1）主机：主机上舱内部部件如图2.2,主机正面部件如图2.3，主机背面部件见图2.4，主机下舱部件见图2.5，图2.2主机上舱图风扇：给主机散热。单片机板：控制喷码机，并对喷码机的各种参数进行自动的调整，使喷码机稳定的工作。电脑主板：与硬盘、显示屏组成电脑，通过windows系统来调控单片机板。硬盘：和电脑主板、显示屏组成电脑，存储编辑信息。触摸屏显示器：和硬盘、显示屏组成电脑，显示操作界面，进行编辑各种喷印信息。图2.4主机背面图总电源：喷码机供电开关；严禁在电脑未关闭的情况下关闭此开关（断电情况例外）。USB接口：连接外部信息，可以提取U盘信息并对其内容喷印。光电接口：连接光电开关。电脑开关：启动windows系统.同步器接口：连接同步器和编码器。电源线：喷码机电源连接线。图2.5主机下舱图主电源：为喷码机输出所需要的电压。电磁阀：协调墨路的各项功能；稀释剂罐：盛放喷码机专用稀释（溶）剂。墨水罐：盛放喷码机专用墨水。小滤：过滤墨水中的杂质。大滤：过滤墨水中的杂质。主泵：为墨路提供动力！2）喷头：喷头有喷腔、充电极、检测极、高压板、回收器、进墨管、回墨管和喷头盖等几部分组成，参见图2.6。喷头盖：保护喷头内部结构。进墨管：供给喷腔墨水。充电极：给墨点进行充电。检测极：检测墨点的充电。正极板：偏转墨点。回收器：将墨线回收。图2.6喷头结构图第三章操作安全本章介绍喷码机在安装、操作、维护保养时应注意的一些安全事项。在操作喷码机前应仔细阅读。任何违反操作规定的操作都可能对人身和机器造成伤害。1）机器的安全使用●严格遵守电气使用规范，电源外部接线应可靠接地，若电源无接地线，应单独用一根地线接于机壳上。●因机内有高压，打开主机前舱门后，不可用手随意触摸。●机器周围应无明火及堆积易燃品，严禁在机器周围吸烟。●机器工作环境应有良好的通风环境，墨水或稀释（溶）剂挥发出的气体达到一定浓度后遇明火可能引起燃烧或爆炸。●机器若时停时用，应按规定保养。●若突然停电，应立即将喷头清洗干净。●机舱内不得进水。●喷头为机器中及其重要的部件，在运输和使用过程中严禁扔、摔、碰和剧烈振动。喷腔的引线不允许拖拽，否则极易损坏，轻者影响打字，重者无法工作。●光电开关一定不能接触墨水或稀释（溶）剂，万一溅上墨水可用少量酒精擦拭。2）墨水和稀释（溶）剂的安全使用●本机器所用墨水和稀释（溶）剂为专用产品，不允许使用非本公司产品。如果发现机器使用的非本公司的墨水或者稀释剂，在保修期内将不给予免费维修或者继续保修！●墨水和稀释（溶）剂为易燃品，应存放阴凉通风处并远离火源。如果在使用的过程中墨水或者稀释剂不慎溅到皮肤上面，应使用肥皂进行清洗！如果不慎溅到眼睛当中，立即使用大量清水进行清洗，情况严重者需到医院进行诊治！第四章安装调试1）安装机器环境要求：（1）放置机器的地面应坚硬平整。机器前后左右留出至少１米的空间，并通风良好。喷头及光电开关应稳固地安装于支架上。主机，喷头支架及喷头导管均不得震动。主机及喷头附近应设有明显的“防火，防水”字样。墨水、稀释（溶）剂为易燃品，因此在主机方圆不大于３米处应放置至少一瓶灭火器，并不得堆放易燃品。（2）交流电源：AC220～±10%VAC，50－60HZ...
