吸收塔施工方案

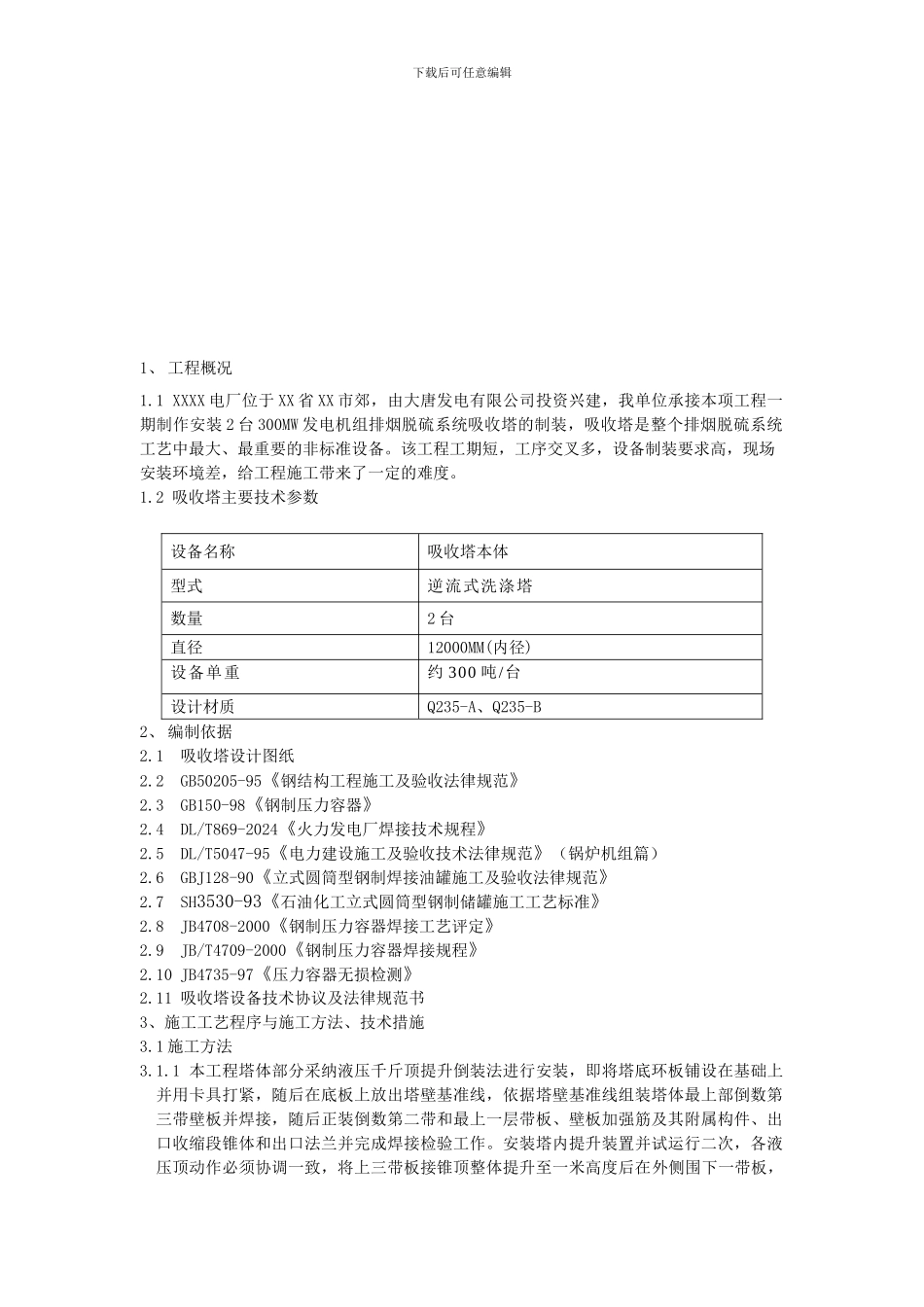

下载后可任意编辑XX 电厂一期 2×300MW 机组烟气脱硫工程吸 收 塔 制 造 安 装施 工 方 案下载后可任意编辑1、 工程概况1.1 XXXX 电厂位于 XX 省 XX 市郊，由大唐发电有限公司投资兴建，我单位承接本项工程一期制作安装 2 台 300MW 发电机组排烟脱硫系统吸收塔的制装，吸收塔是整个排烟脱硫系统工艺中最大、最重要的非标准设备。该工程工期短，工序交叉多，设备制装要求高，现场安装环境差，给工程施工带来了一定的难度。1.2 吸收塔主要技术参数设备名称吸收塔本体型式逆流式洗涤塔数量2 台直径12000MM(内径)设备单重约 300 吨/台设计材质Q235-A、Q235-B2、 编制依据2.1 吸收塔设计图纸2.2 GB50205-95《钢结构工程施工及验收法律规范》 2.3 GB150-98《钢制压力容器》2.4 DL/T869-2024《火力发电厂焊接技术规程》2.5 DL/T5047-95《电力建设施工及验收技术法律规范》（锅炉机组篇）2.6 GBJ128-90《立式圆筒型钢制焊接油罐施工及验收法律规范》2.7 SH3530-93《石油化工立式圆筒型钢制储罐施工工艺标准》2.8 JB4708-2000《钢制压力容器焊接工艺评定》2.9 JB/T4709-2000《钢制压力容器焊接规程》2.10 JB4735-97《压力容器无损检测》2.11 吸收塔设备技术协议及法律规范书3、施工工艺程序与施工方法、技术措施3.1 施工方法3.1.1 本工程塔体部分采纳液压千斤顶提升倒装法进行安装，即将塔底环板铺设在基础上并用卡具打紧，随后在底板上放出塔壁基准线，依据塔壁基准线组装塔体最上部倒数第三带壁板并焊接，随后正装倒数第二带和最上一层带板、壁板加强筋及其附属构件、出口收缩段锥体和出口法兰并完成焊接检验工作。安装塔内提升装置并试运行二次，各液压顶动作必须协调一致，将上三带板接锥顶整体提升至一米高度后在外侧围下一带板，下载后可任意编辑待全部放置到位后继续提升至一带板高度，然后按图纸找正并完成焊接检验工作，最后按同样方法依次提升直至塔体全部组装完毕，壁板提升过程中应同步完成塔体加强筋、塔壁检修人孔、接管和平台牛腿的安装。待塔体全部组装完毕后再在塔内搭设脚手架由下至上依次完成内件、进口烟道和塔平台钢结构的安装。施工过程中利用两套提升装置实行两台按同样顺序交叉施工的方法，铆工在每一带壁板提升完毕，横焊缝组对好并交由焊工施焊后，即可进行另一台塔的壁板板提升及组对工作，如此循环往复，3.1.2 液压提升倒装法：液压提升倒装工艺提升平稳，安全可靠，无高空作业，可...
