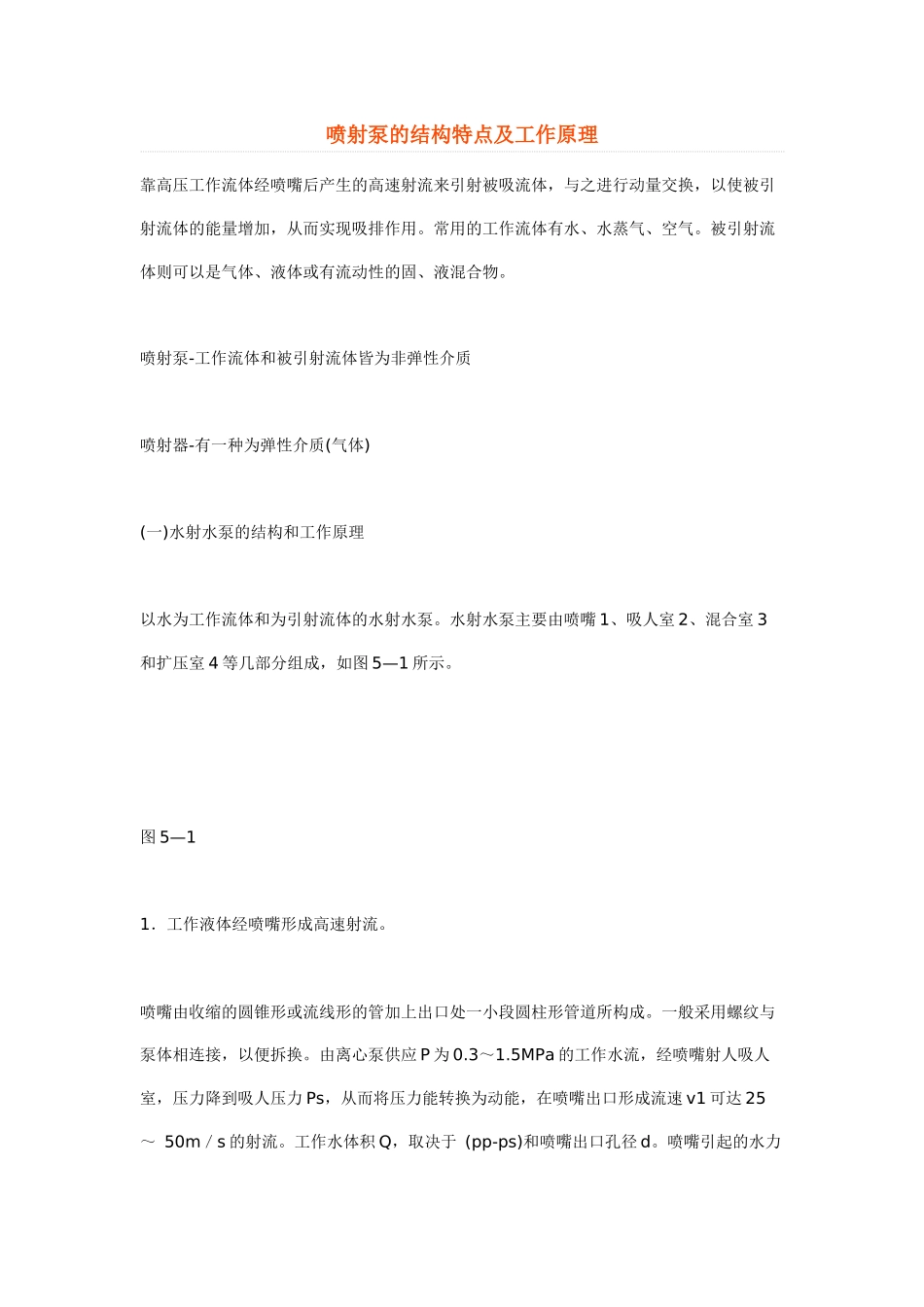

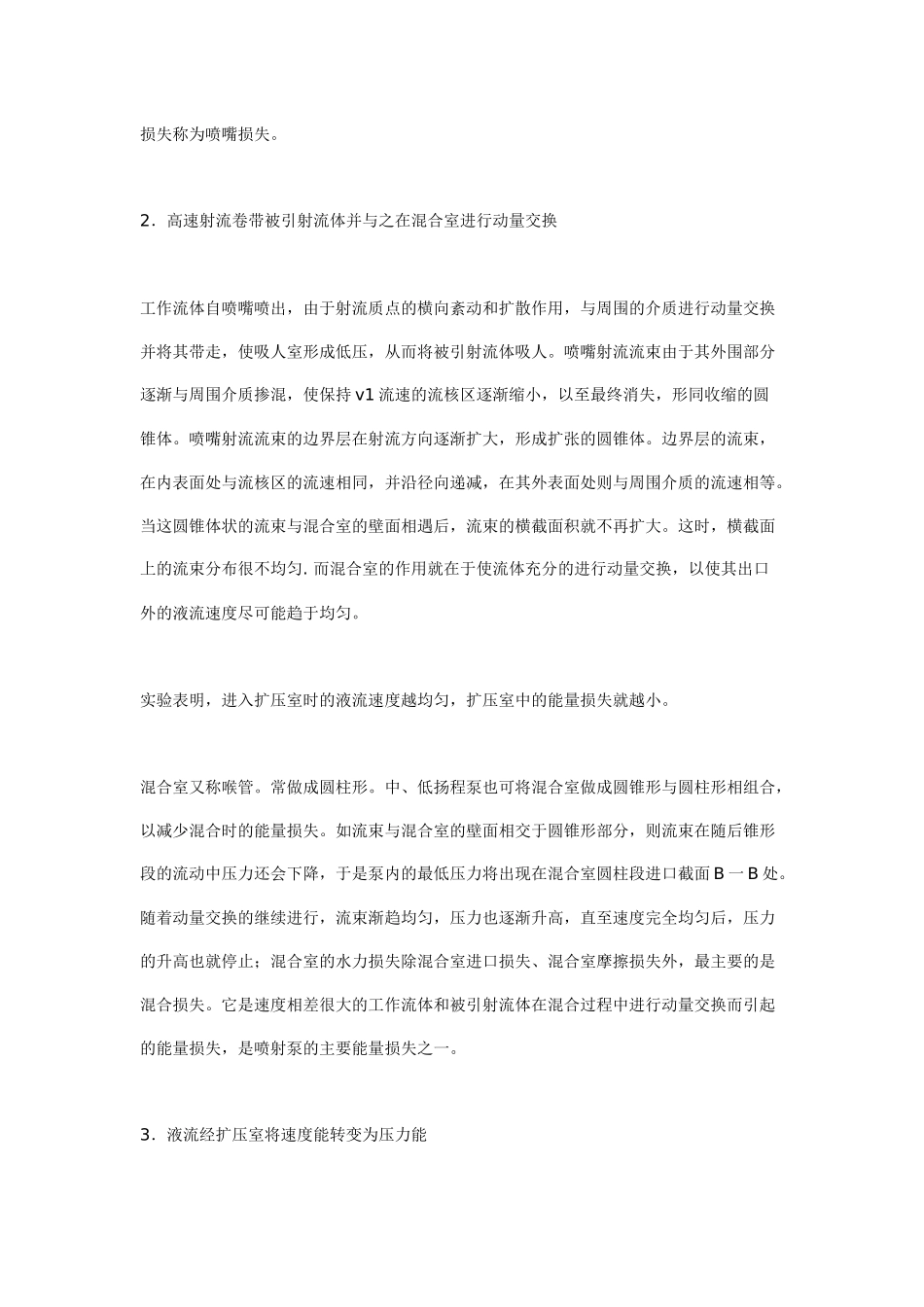

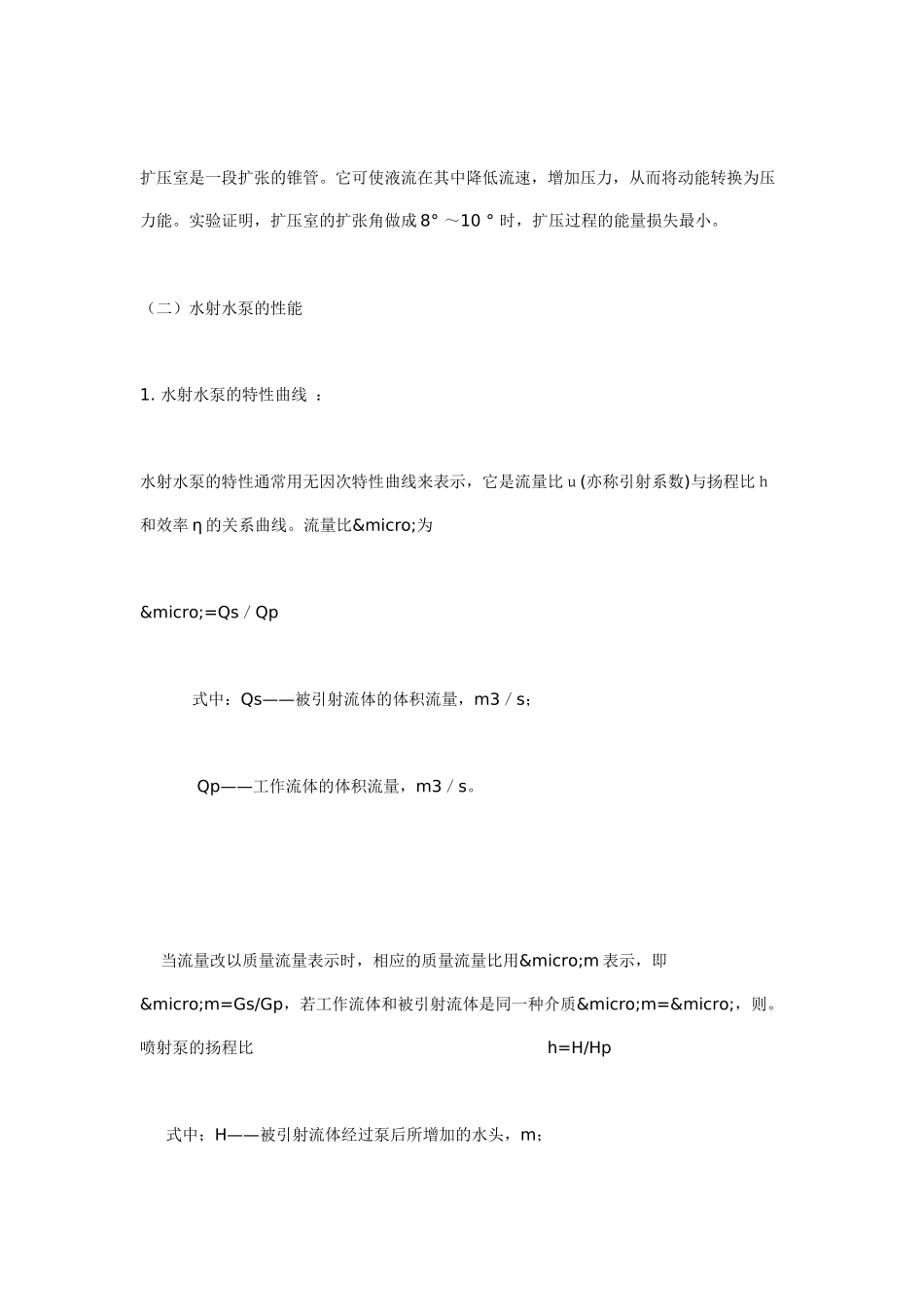

喷射泵的结构特点及工作原理靠高压工作流体经喷嘴后产生的高速射流来引射被吸流体，与之进行动量交换，以使被引射流体的能量增加，从而实现吸排作用。常用的工作流体有水、水蒸气、空气。被引射流体则可以是气体、液体或有流动性的固、液混合物。喷射泵-工作流体和被引射流体皆为非弹性介质喷射器-有一种为弹性介质(气体)(一)水射水泵的结构和工作原理以水为工作流体和为引射流体的水射水泵。水射水泵主要由喷嘴1、吸人室2、混合室3和扩压室4等几部分组成，如图5—1所示。图5—11．工作液体经喷嘴形成高速射流。喷嘴由收缩的圆锥形或流线形的管加上出口处一小段圆柱形管道所构成。一般采用螺纹与泵体相连接，以便拆换。由离心泵供应P为0.3～1.5MPa的工作水流，经喷嘴射人吸人室，压力降到吸人压力Ps，从而将压力能转换为动能，在喷嘴出口形成流速v1可达25～50m／s的射流。工作水体积Q，取决于(pp-ps)和喷嘴出口孔径d。喷嘴引起的水力损失称为喷嘴损失。2．高速射流卷带被引射流体并与之在混合室进行动量交换工作流体自喷嘴喷出，由于射流质点的横向紊动和扩散作用，与周围的介质进行动量交换并将其带走，使吸人室形成低压，从而将被引射流体吸人。喷嘴射流流束由于其外围部分逐渐与周围介质掺混，使保持v1流速的流核区逐渐缩小，以至最终消失，形同收缩的圆锥体。喷嘴射流流束的边界层在射流方向逐渐扩大，形成扩张的圆锥体。边界层的流束，在内表面处与流核区的流速相同，并沿径向递减，在其外表面处则与周围介质的流速相等。当这圆锥体状的流束与混合室的壁面相遇后，流束的横截面积就不再扩大。这时，横截面上的流束分布很不均匀.而混合室的作用就在于使流体充分的进行动量交换，以使其出口外的液流速度尽可能趋于均匀。实验表明，进入扩压室时的液流速度越均匀，扩压室中的能量损失就越小。混合室又称喉管。常做成圆柱形。中、低扬程泵也可将混合室做成圆锥形与圆柱形相组合，以减少混合时的能量损失。如流束与混合室的壁面相交于圆锥形部分，则流束在随后锥形段的流动中压力还会下降，于是泵内的最低压力将出现在混合室圆柱段进口截面B一B处。随着动量交换的继续进行，流束渐趋均匀，压力也逐渐升高，直至速度完全均匀后，压力的升高也就停止；混合室的水力损失除混合室进口损失、混合室摩擦损失外，最主要的是混合损失。它是速度相差很大的工作流体和被引射流体在混合过程中进行动量交换而引起的能量损失，是喷射泵的主要能量损失之一。3．液流经扩压室将速度能转变为压力能扩压室是一段扩张的锥管。它可使液流在其中降低流速，增加压力，从而将动能转换为压力能。实验证明，扩压室的扩张角做成8°～10°时，扩压过程的能量损失最小。（二）水射水泵的性能1.水射水泵的特性曲线：水射水泵的特性通常用无因次特性曲线来表示，它是流量比ｕ(亦称引射系数)与扬程比ｈ和效率η的关系曲线。流量比µ为µ=Qs／Qp式中：Qs——被引射流体的体积流量，m3／s；Qp——工作流体的体积流量，m3／s。当流量改以质量流量表示时，相应的质量流量比用µm表示，即µm=Gs/Gp，若工作流体和被引射流体是同一种介质µm=µ，则。喷射泵的扬程比h=H/Hp式中；H——被引射流体经过泵后所增加的水头，m；Hp–工作流体与被引射流体进泵时的水头之差，m。由于流体的位置头和速度头与压力头相比可忽略不计，当工作流体与被引射流体是同一介质时，扬程比即为相对压差，（5-4）图5—2表示几种面积比m值不同的水射水泵的无因次特性曲线。它给出了扬程比(相对压差)h、效率η与流量比(引射系数)µ的关系。对喷射泵来说，泵的效率η是指同一时间内被引射流体所能得到的能量(有效功率)与工作流体所失去的能量(输入功率)之比。即（5—5）由图5—2可以得出以下结论：(1)m值较小时，泵的引射系数(流量比)较小，但所能达到的相对压差较高，故特性曲线比较陡峭；而m值较大时，泵的引射系数较大，但其所能达到的相对压差较小，故特性曲线比较平坦。通常认为m<3属高扬程水喷射泵，m>7属低扬程水喷射泵，m＝3～7属中扬程水喷射泵。造成上述情况的原因是：泵的m值越小，喉管截面积的相...
