喷射砼原材料-要求VIP专享VIP免费

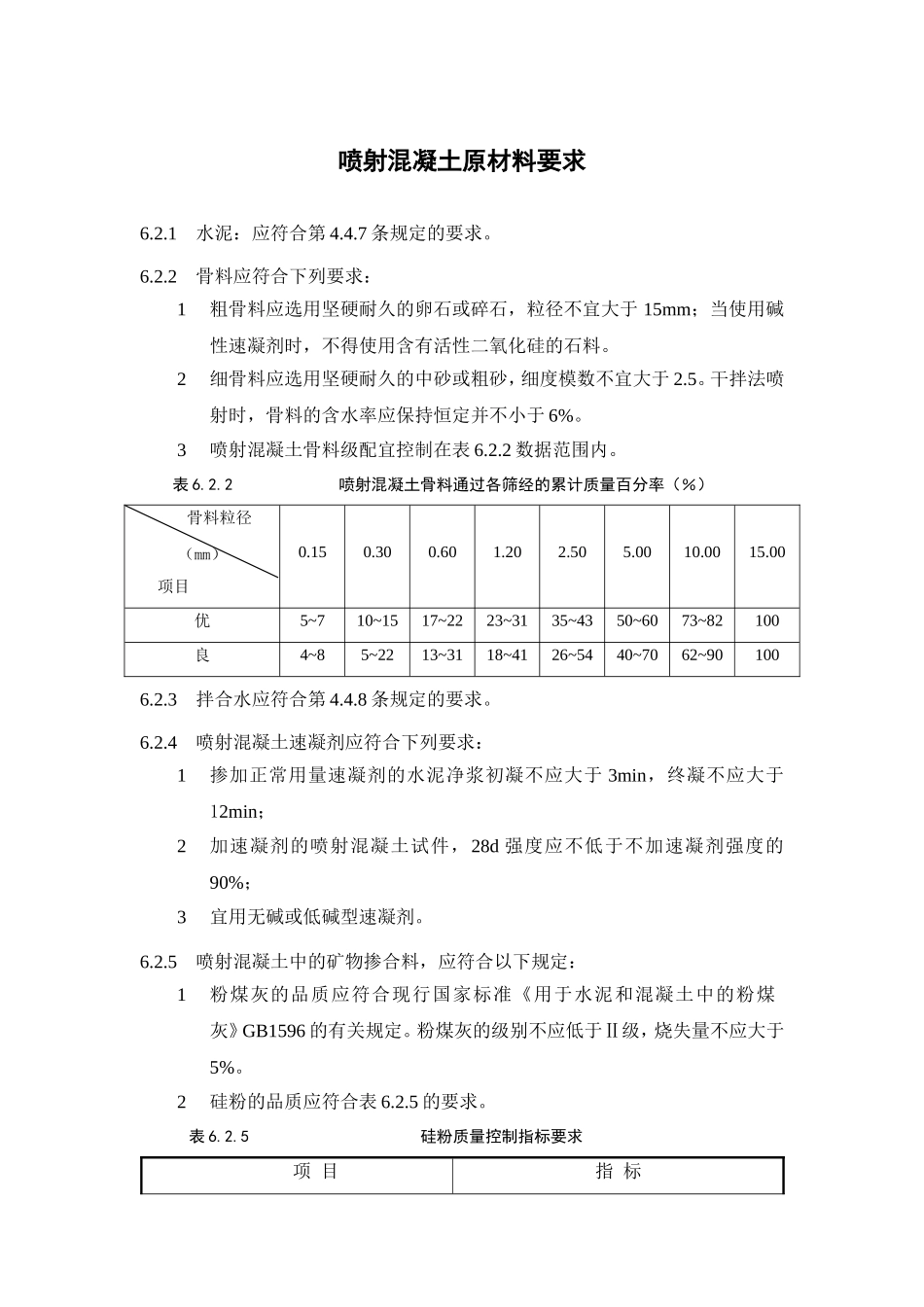

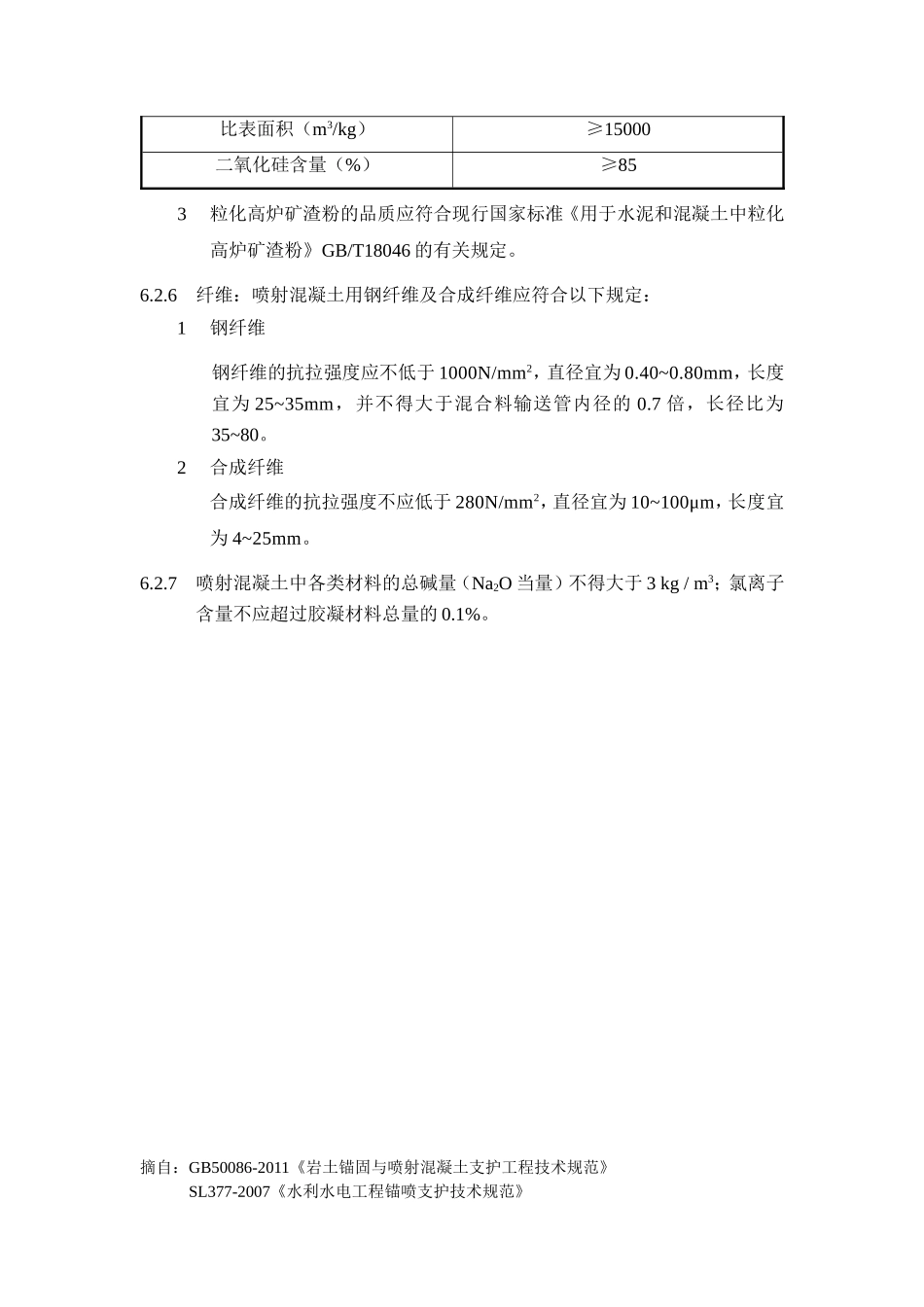

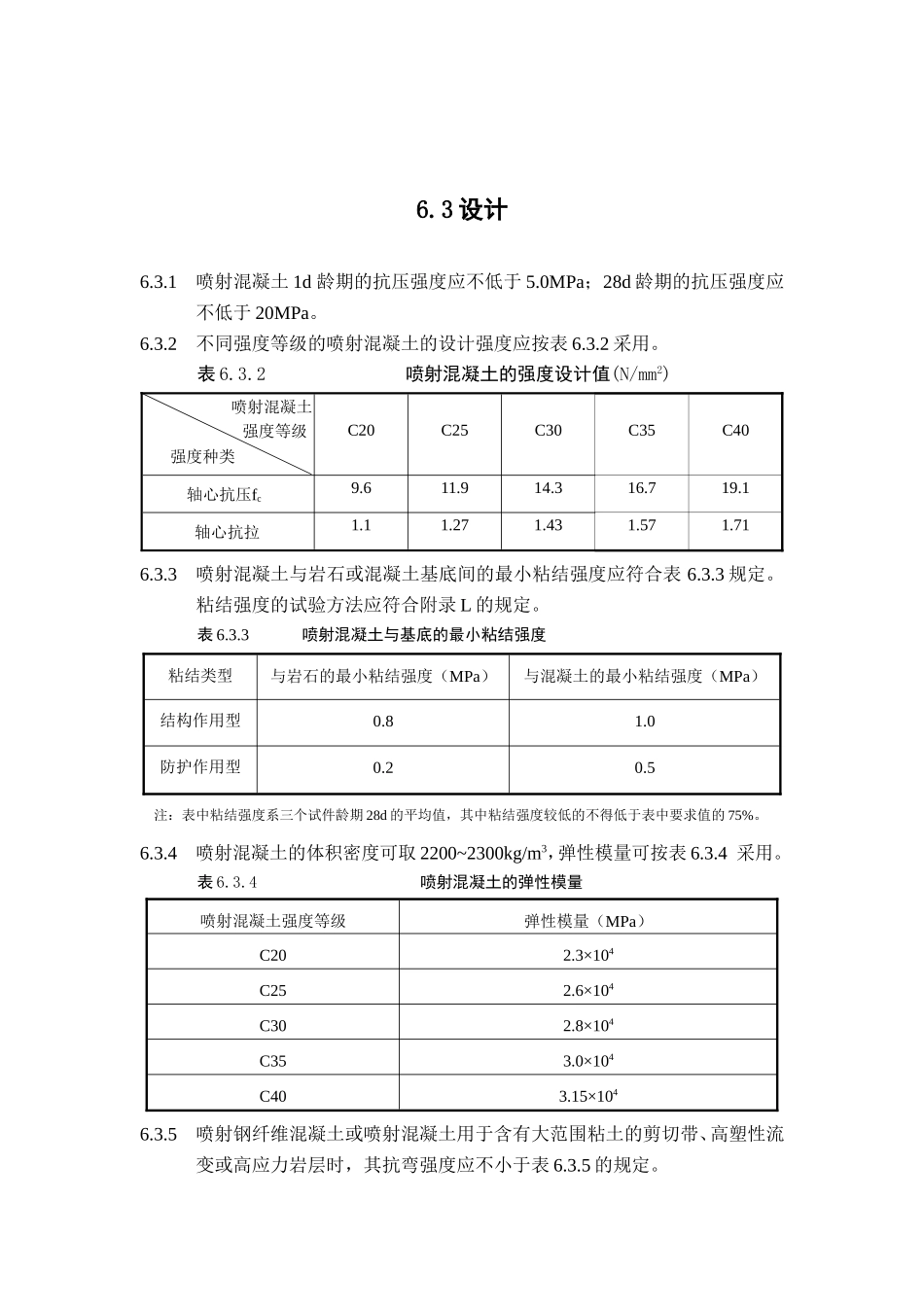

喷射混凝土原材料要求6.2.1水泥：应符合第4.4.7条规定的要求。6.2.2骨料应符合下列要求：1粗骨料应选用坚硬耐久的卵石或碎石，粒径不宜大于15mm；当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。2细骨料应选用坚硬耐久的中砂或粗砂，细度模数不宜大于2.5。干拌法喷射时，骨料的含水率应保持恒定并不小于6%。3喷射混凝土骨料级配宜控制在表6.2.2数据范围内。表6.2.2喷射混凝土骨料通过各筛经的累计质量百分率（％）骨料粒径（mm）项目0.150.300.601.202.505.0010.0015.00优5~710~1517~2223~3135~4350~6073~82100良4~85~2213~3118~4126~5440~7062~901006.2.3拌合水应符合第4.4.8条规定的要求。6.2.4喷射混凝土速凝剂应符合下列要求：1掺加正常用量速凝剂的水泥净浆初凝不应大于3min，终凝不应大于12min；2加速凝剂的喷射混凝土试件，28d强度应不低于不加速凝剂强度的90%；3宜用无碱或低碱型速凝剂。6.2.5喷射混凝土中的矿物掺合料，应符合以下规定：1粉煤灰的品质应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB1596的有关规定。粉煤灰的级别不应低于Ⅱ级，烧失量不应大于5%。2硅粉的品质应符合表6.2.5的要求。表6.2.5硅粉质量控制指标要求项目指标比表面积（m3/kg）≥15000二氧化硅含量（%）≥853粒化高炉矿渣粉的品质应符合现行国家标准《用于水泥和混凝土中粒化高炉矿渣粉》GB/T18046的有关规定。6.2.6纤维：喷射混凝土用钢纤维及合成纤维应符合以下规定：1钢纤维钢纤维的抗拉强度应不低于1000N/mm2，直径宜为0.40~0.80mm，长度宜为25~35mm，并不得大于混合料输送管内径的0.7倍，长径比为35~80。2合成纤维合成纤维的抗拉强度不应低于280N/mm2，直径宜为10~100μm，长度宜为4~25mm。6.2.7喷射混凝土中各类材料的总碱量（Na2O当量）不得大于3kg/m3；氯离子含量不应超过胶凝材料总量的0.1%。摘自：GB50086-2011《岩土锚固与喷射混凝土支护工程技术规范》SL377-2007《水利水电工程锚喷支护技术规范》6.3设计6.3.1喷射混凝土1d龄期的抗压强度应不低于5.0MPa；28d龄期的抗压强度应不低于20MPa。6.3.2不同强度等级的喷射混凝土的设计强度应按表6.3.2采用。表6.3.2喷射混凝土的强度设计值(N/mm2)喷射混凝土强度等级强度种类C20C25C30C35C40轴心抗压fc9.611.914.316.719.1轴心抗拉1.11.271.431.571.716.3.3喷射混凝土与岩石或混凝土基底间的最小粘结强度应符合表6.3.3规定。粘结强度的试验方法应符合附录L的规定。表6.3.3喷射混凝土与基底的最小粘结强度粘结类型与岩石的最小粘结强度（MPa）与混凝土的最小粘结强度（MPa）结构作用型0.81.0防护作用型0.20.5注：表中粘结强度系三个试件龄期28d的平均值，其中粘结强度较低的不得低于表中要求值的75%。6.3.4喷射混凝土的体积密度可取2200~2300kg/m3，弹性模量可按表6.3.4采用。表6.3.4喷射混凝土的弹性模量喷射混凝土强度等级弹性模量（MPa）C202.3×104C252.6×104C302.8×104C353.0×104C403.15×1046.3.5喷射钢纤维混凝土或喷射混凝土用于含有大范围粘土的剪切带、高塑性流变或高应力岩层时，其抗弯强度应不小于表6.3.5的规定。表6.3.5喷射混凝土的最小抗弯强度（MPa）抗压强度等级C30C35C40抗弯强度3.84.24.46.3.6处于大变形隧洞中的喷锚支护工程，宜采用具有高韧性的喷射钢纤维混凝土。不同韧性等级的喷射钢纤维混凝土各韧性等级的残余抗弯强度应不小于表6.3.6的规定值。表6.3.6不同韧性等级的喷射钢纤维混凝土的残余抗弯强度变形等级梁的挠度（mm）残余抗弯强度（MPa）韧性等级1韧性等级2韧性等级3韧性等级40.51.52.53.54.5低11.32.33.34.3普通21.02.13.04.0高40.51.52.53.56.3.7喷射混凝土的抗渗等级不应小于P8，当设计有特殊要求时，可通过调整材料的配合比，或掺加外加剂、掺合料配制出高于P8的喷射混凝土。6.3.8处于受冻融侵蚀的永久性喷射混凝土工程，喷射混凝土的抗冻融循环能力应不小于250次。6.3.9处于侵蚀性介质中的永久性喷射混凝土工程，应采用由耐侵蚀水泥配制的喷射混凝土。6.3.10喷射混凝土支护的设计厚度，最小不应低于50mm。含水岩层中的喷射混凝土支护设计厚度最小不应低于80mm。6.3.11钢筋网喷射混凝土支...
