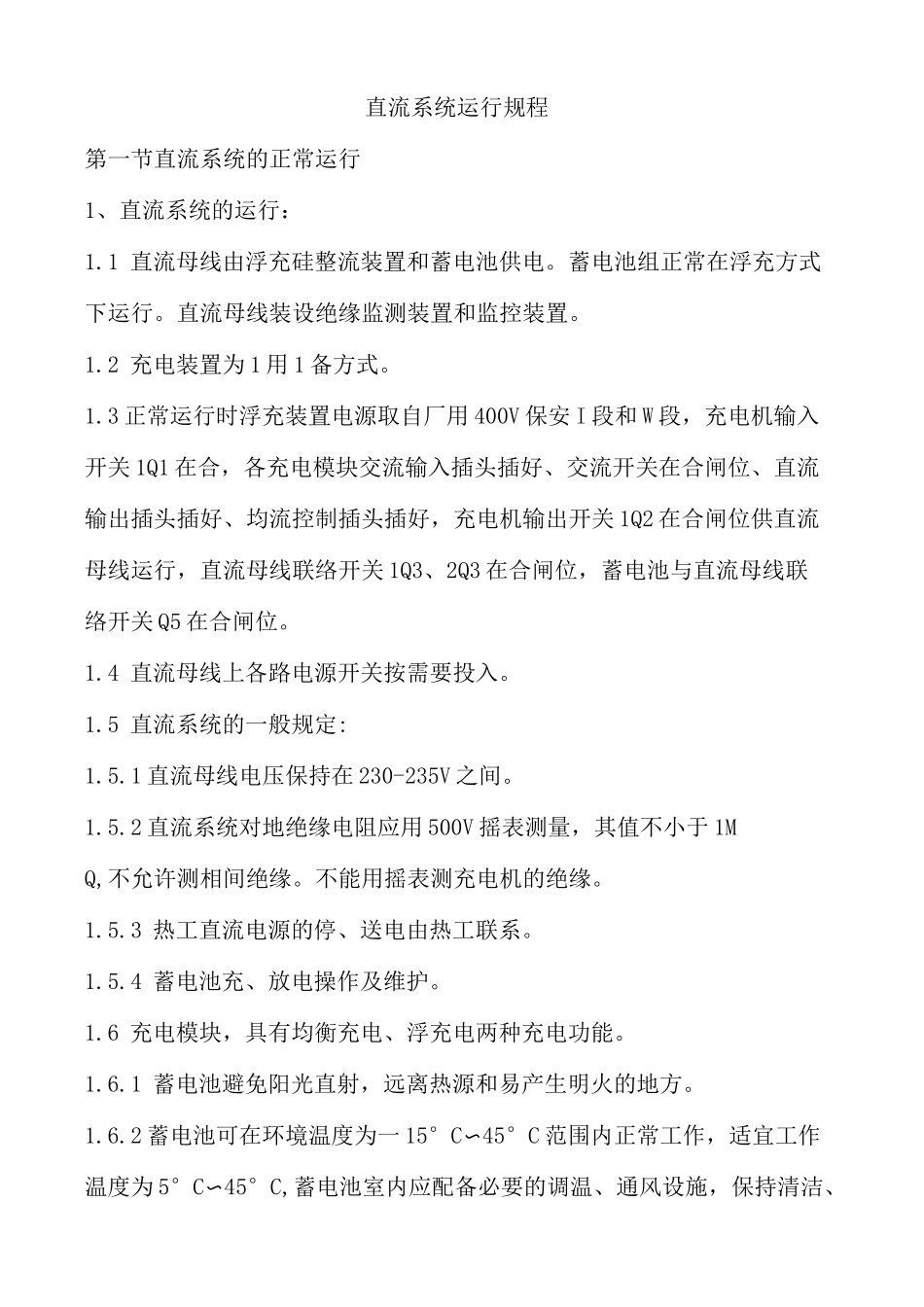

直流系统运行规程

直流系统运行规程第一节直流系统的正常运行1、直流系统的运行：1.1 直流母线由浮充硅整流装置和蓄电池供电。蓄电池组正常在浮充方式下运行。直流母线装设绝缘监测装置和监控装置。1.2 充电装置为 1 用 1 备方式。1.3 正常运行时浮充装置电源取自厂用 400V 保安 I 段和 W 段，充电机输入开关 1Q1 在合，各充电模块交流输入插头插好、交流开关在合闸位、直流输出插头插好、均流控制插头插好，充电机输出开关 1Q2 在合闸位供直流母线运行，直流母线联络开关 1Q3、2Q3 在合闸位，蓄电池与直流母线联络开关 Q5 在合闸位。1.4 直流母线上各路电源开关按需要投入。1.5 直流系统的一般规定:1.5.1 直流母线电压保持在 230-235V 之间。1.5.2 直流系统对地绝缘电阻应用 500V 摇表测量，其值不小于 1MQ,不允许测相间绝缘。不能用摇表测充电机的绝缘。1.5.3 热工直流电源的停、送电由热工联系。1.5.4 蓄电池充、放电操作及维护。1.6 充电模块，具有均衡充电、浮充电两种充电功能。1.6.1 蓄电池避免阳光直射，远离热源和易产生明火的地方。1.6.2 蓄电池可在环境温度为一 15°C〜45°C 范围内正常工作，适宜工作温度为 5°C〜45°C,蓄电池室内应配备必要的调温、通风设施，保持清洁、干燥。1.6.3 蓄电池组放充电由检修人员负责，电气运行人员负责操作和平时的巡视检查、试验及调整。1.6.4 在蓄电池充电过程中，严禁明火靠近。在蓄电池上工作，最好使用绝缘工具，如使用金属工具，要特别注意防止造成短路。1.6.5 蓄电池组额定电压为 220V,浮充运行时，直流母线电压可允许高于额定电压的 3〜5%。1.6.6 当直流母线电压低于 198±2V 时，直流母线欠压报警。当直流母线电压高于 242±2V 时，直流母线过压报警。1.6.7 当直流系统接地绝缘低于允许值时，绝缘控制装置发接地报警信号，读出接地极性，找到接地回路信号。1.6.8 正常充电时，采用恒压限流充电法，浮充作用的蓄电池充电电压为单体 2.30〜2.35V。循环使用的蓄电池，充电电压为单体电池 2.35〜2.40V。初始充电电流一般不大于 10(50A)。1.6.9 补充充电，蓄电池在运输存放和安装过程中，会自动放电损耗一部分电量，因此，投入前应对蓄电池组进行补充充电。上1.6.10 均衡充电：先按补充充电的方式方法和参数进行充电。结束后静置 1 小时，然后再充电 3 小时重复两次。有下列情形之一者，须进行均衡充电。a) 浮充运行的蓄电池组中，有 2 只以上蓄电池...
