钢板桩围护方案

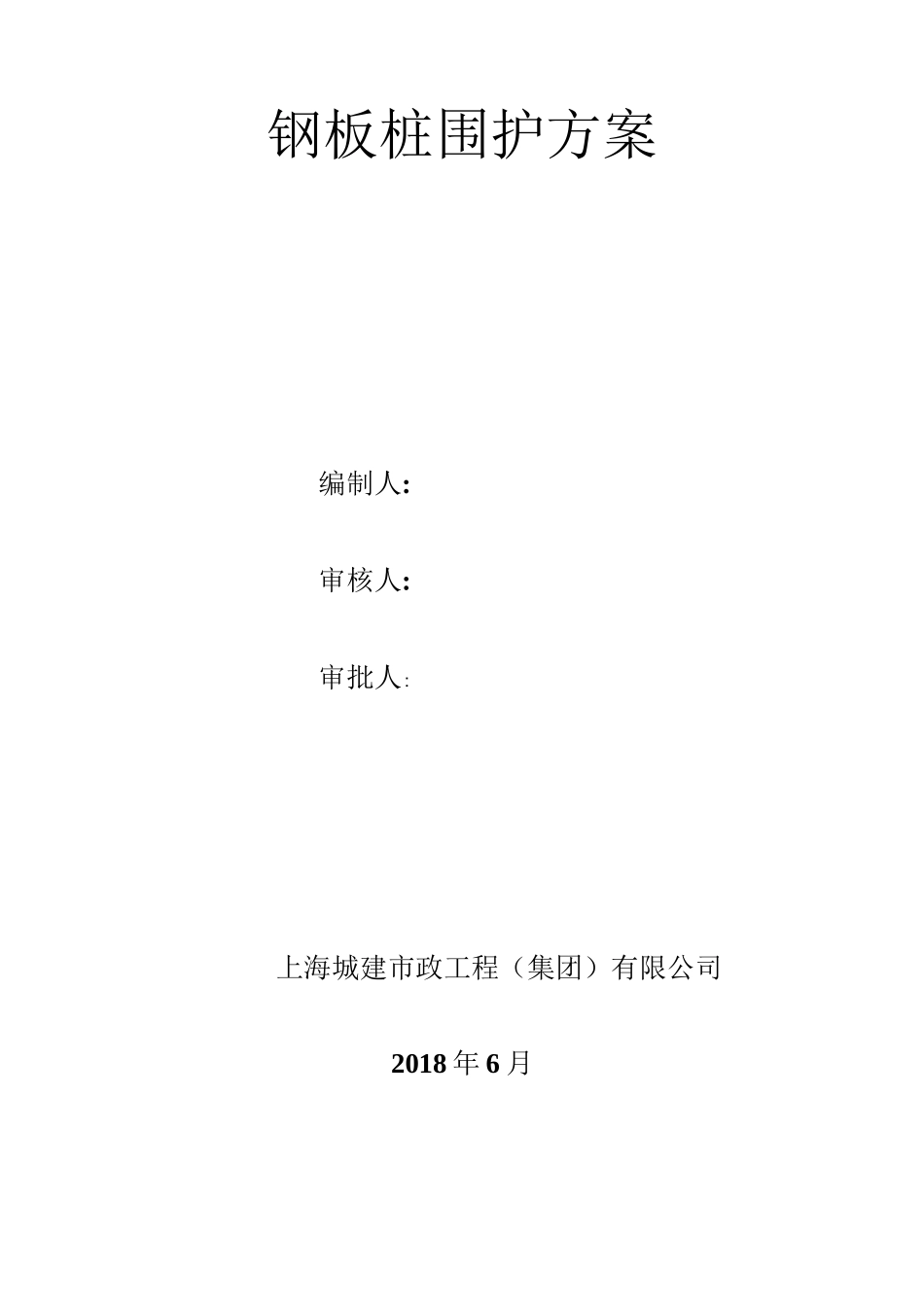

钢板桩围护方案_第1页
1/16

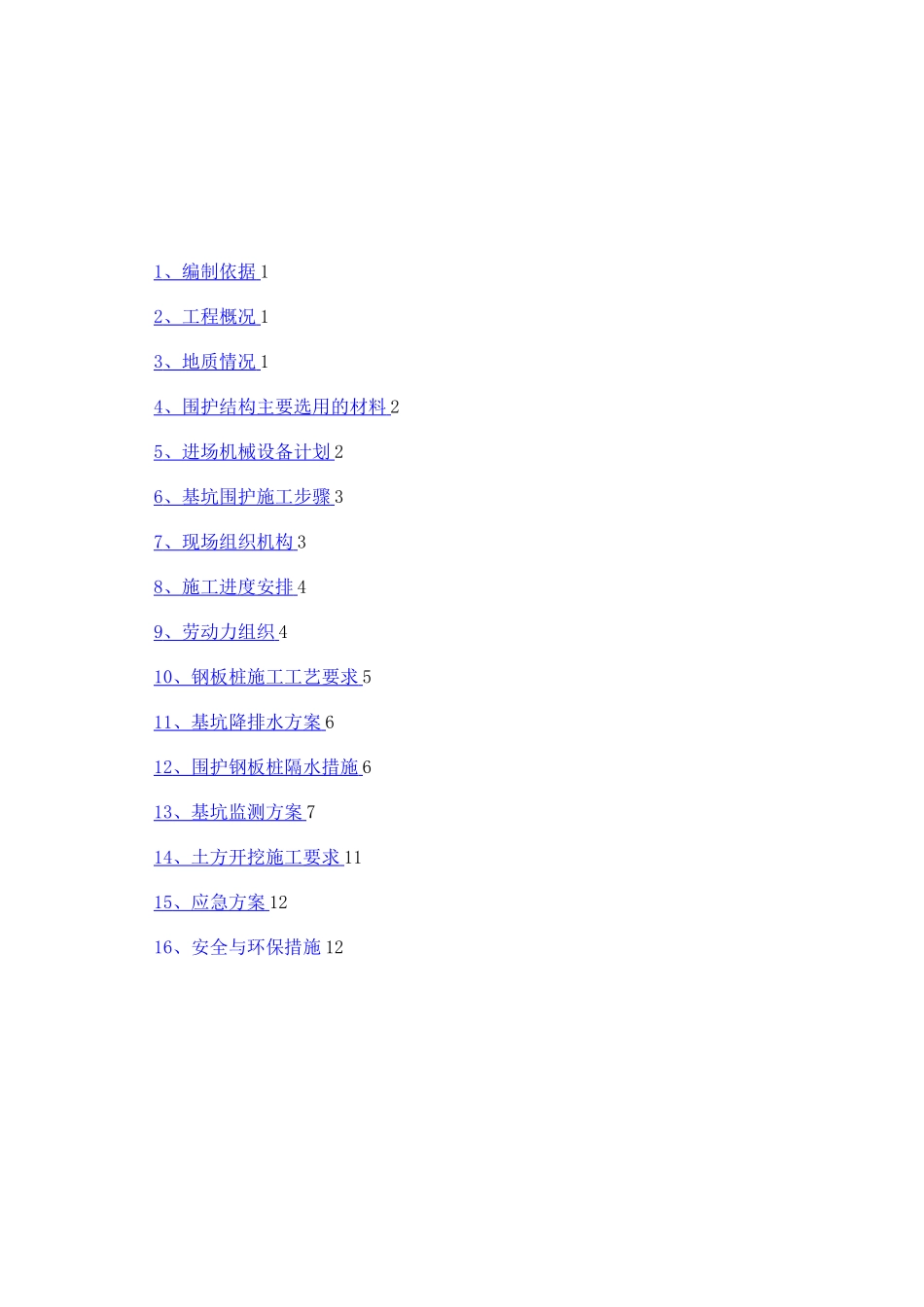

钢板桩围护方案_第2页
2/16

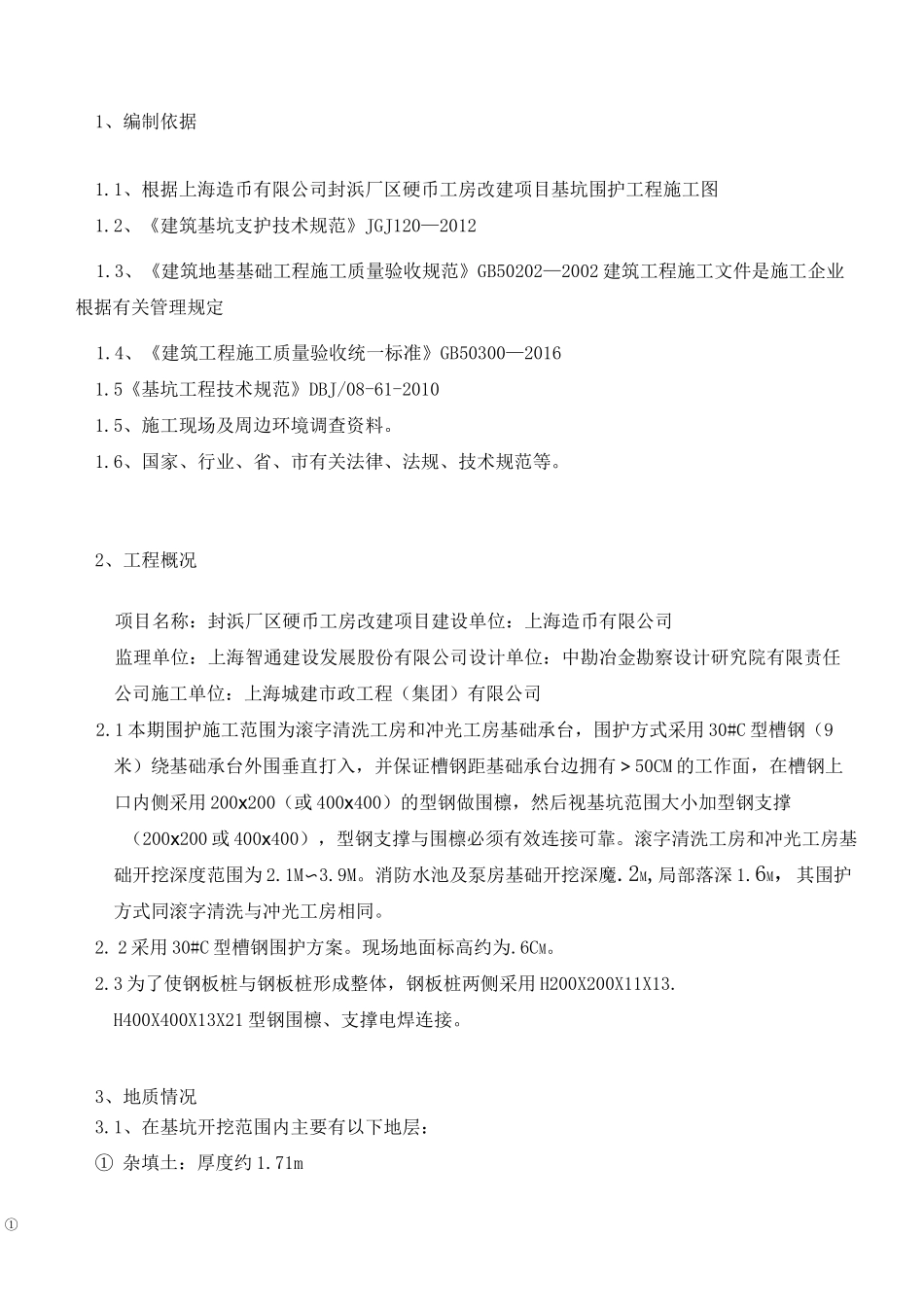

钢板桩围护方案_第3页
3/16
钢板桩围护方案编制人:审核人:审批人:上海城建市政工程(集团)有限公司2018 年 6 月1 、编制依据 12 、工程概况 13 、地质情况 14 、围护结构主要选用的材料 25 、进场机械设备计划 26 、基坑围护施工步骤 37 、现场组织机构 38 、施工进度安排 49 、劳动力组织 410 、钢板桩施工工艺要求 511 、基坑降排水方案 612 、围护钢板桩隔水措施 613 、基坑监测方案 714 、土方开挖施工要求 1115 、应急方案 1216、安全与环保措施 12①1、编制依据1.1、根据上海造币有限公司封浜厂区硬币工房改建项目基坑围护工程施工图1.2、《建筑基坑支护技术规范》JGJ120—20121.3、《建筑地基基础工程施工质量验收规范》GB50202—2002 建筑工程施工文件是施工企业根据有关管理规定1.4、《建筑工程施工质量验收统一标准》GB50300—20161.5《基坑工程技术规范》DBJ/08-61-20101.5、施工现场及周边环境调查资料。1.6、国家、行业、省、市有关法律、法规、技术规范等。2、工程概况项目名称:封浜厂区硬币工房改建项目建设单位:上海造币有限公司监理单位:上海智通建设发展股份有限公司设计单位:中勘冶金勘察设计研究院有限责任公司施工单位:上海城建市政工程(集团)有限公司2.1 本期围护施工范围为滚字清洗工房和冲光工房基础承台,围护方式采用 30#C 型槽钢(9米)绕基础承台外围垂直打入,并保证槽钢距基础承台边拥有>50CM 的工作面,在槽钢上口内侧采用 200x200(或 400x400)的型钢做围檩,然后视基坑范围大小加型钢支撑(200x200 或 400x400),型钢支撑与围檩必须有效连接可靠。滚字清洗工房和冲光工房基础开挖深度范围为 2.1M〜3.9M。消防水池及泵房基础开挖深魔.2M,局部落深 1.6M,其围护方式同滚字清洗与冲光工房相同。2. 2 采用 30#C 型槽钢围护方案。现场地面标高约为.6CM。2.3 为了使钢板桩与钢板桩形成整体,钢板桩两侧采用 H200X200X11X13.H400X400X13X21 型钢围檩、支撑电焊连接。3、地质情况3.1、在基坑开挖范围内主要有以下地层:① 杂填土:厚度约 1.71m②② 粉质粘土:厚度约 2.3m③ 淤泥质粉质粘土:厚度约 1m④ 砂质粉土:厚度约 2.4m⑤ 淤泥质粉质黏土:厚度约 3.9m⑥ 粘土:厚度约 10.7m4、围护结构主要选用的材料4.1、钢板桩采用 30C 型槽钢桩。4.2、支护结构选用钢材均采用 Q235 等级 B 的碳素结构钢。序号材料名称规格单位数量备注130C 槽钢300X89X11.5根1100桩...
