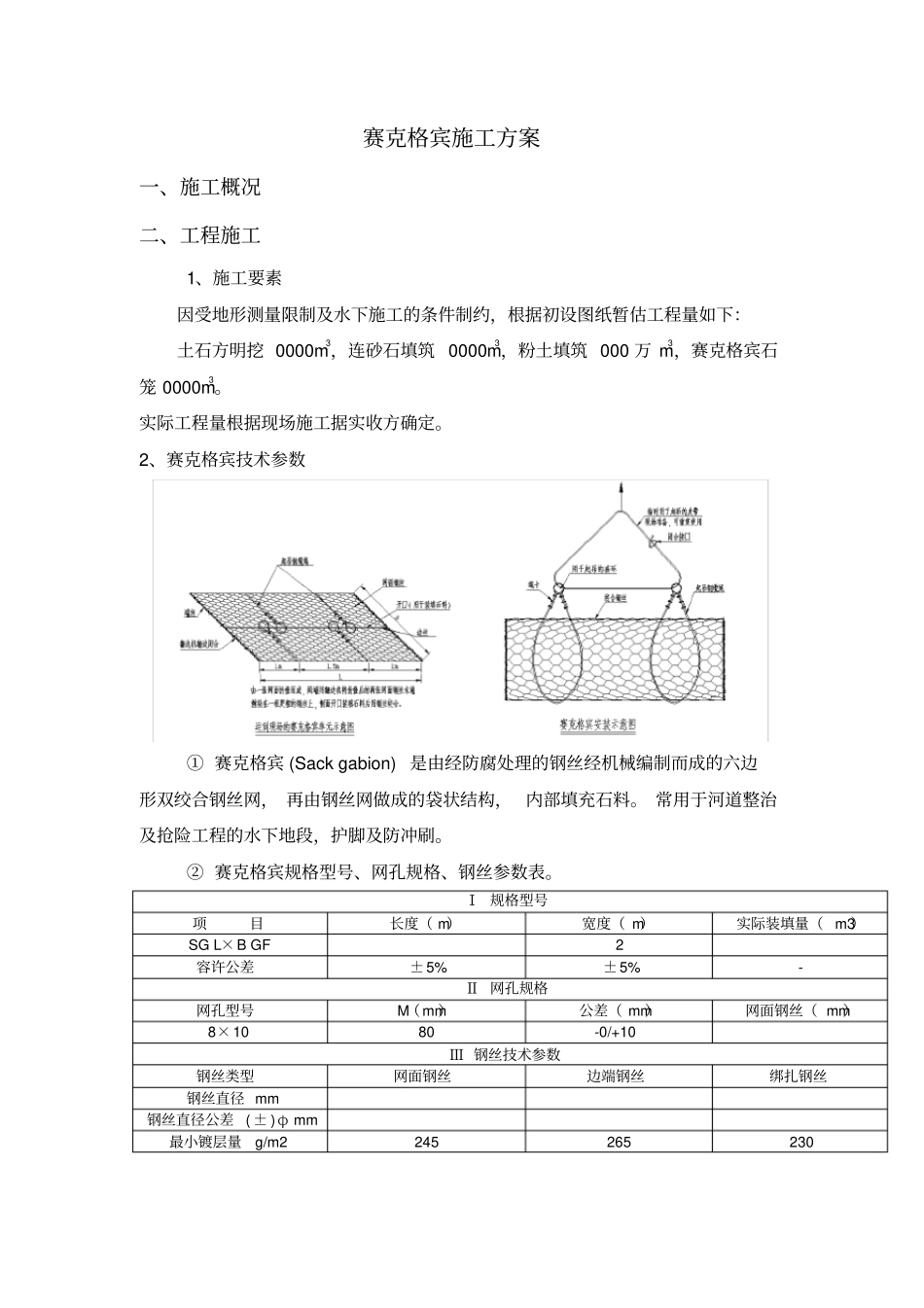

赛克格宾护岸施工方案_第1页
1/10

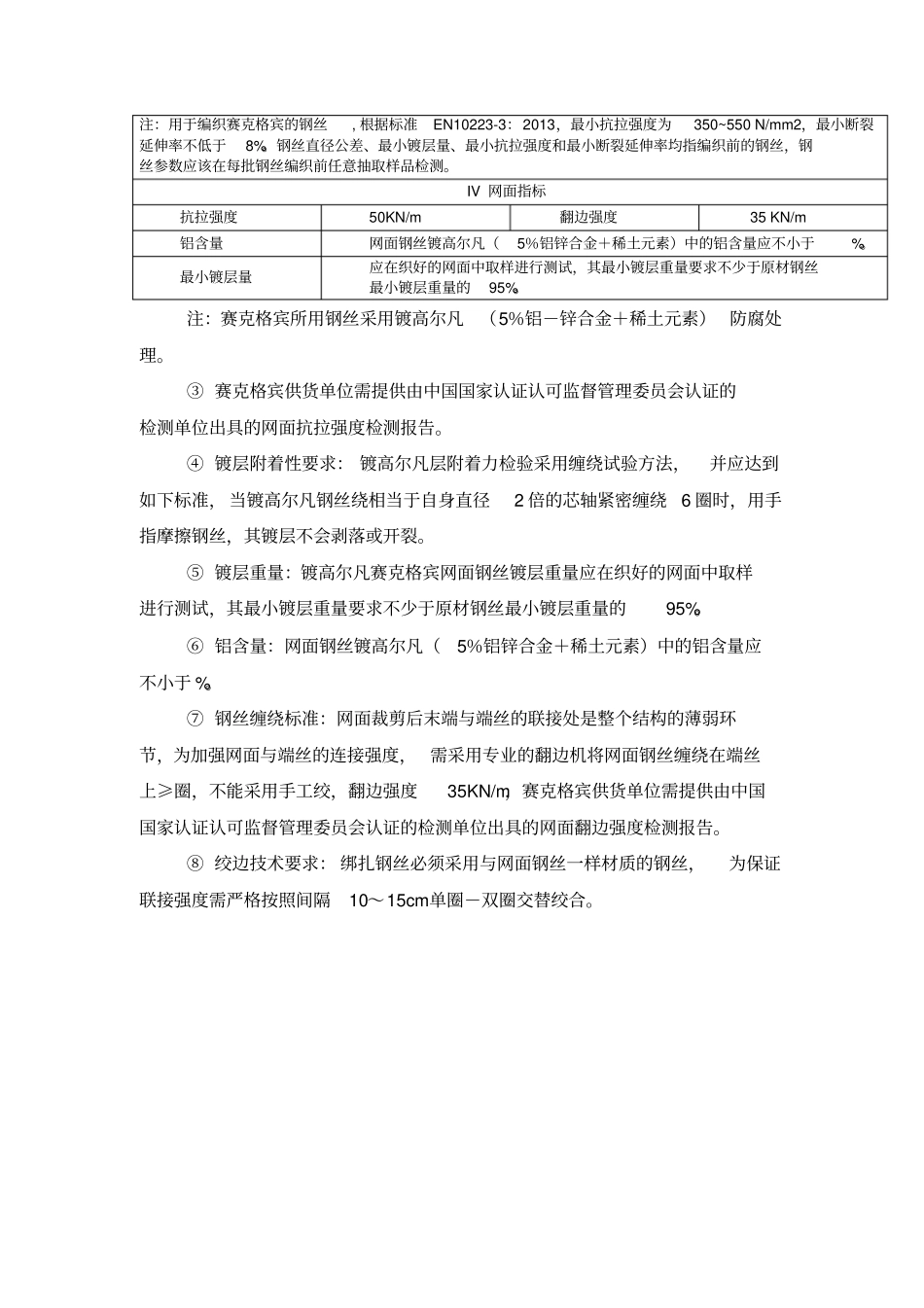

赛克格宾护岸施工方案_第2页
2/10

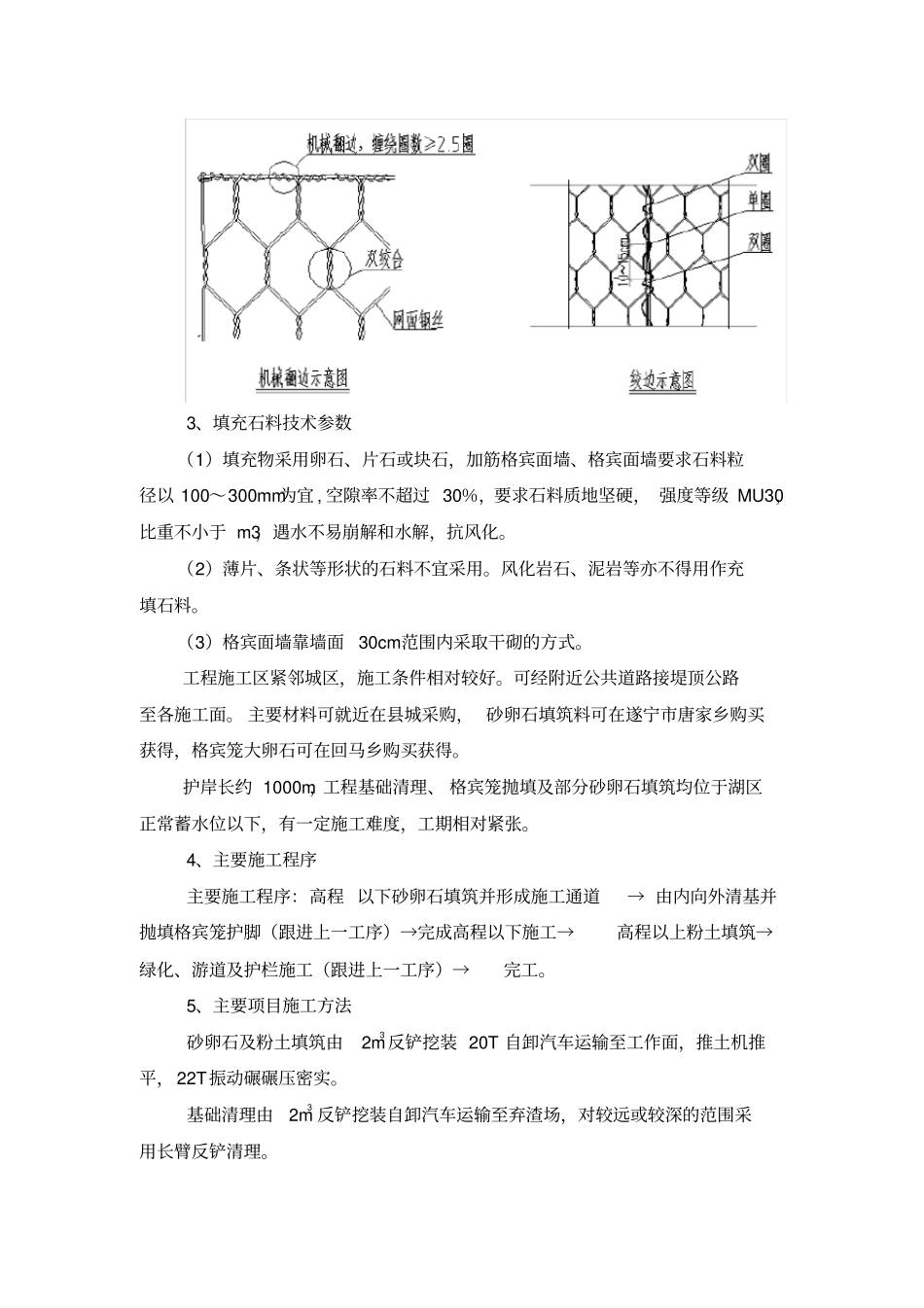

赛克格宾护岸施工方案_第3页
3/10
赛克格宾施工方案一、施工概况二、工程施工1、施工要素因受地形测量限制及水下施工的条件制约,根据初设图纸暂估工程量如下:土石方明挖 0000m3,连砂石填筑 0000m3,粉土填筑 000 万 m3,赛克格宾石笼 0000m3。实际工程量根据现场施工据实收方确定。2、赛克格宾技术参数① 赛克格宾 (Sack gabion) 是由经防腐处理的钢丝经机械编制而成的六边形双绞合钢丝网, 再由钢丝网做成的袋状结构, 内部填充石料。 常用于河道整治及抢险工程的水下地段,护脚及防冲刷。② 赛克格宾规格型号、网孔规格、钢丝参数表。Ⅰ 规格型号项目长度( m)宽度( m)实际装填量( m3)SG L×B GF2容许公差±5%±5%-Ⅱ 网孔规格网孔型号M(mm)公差( mm)网面钢丝( mm)8×1080-0/+10Ⅲ 钢丝技术参数钢丝类型网面钢丝边端钢丝绑扎钢丝钢丝直径 mm钢丝直径公差 ( ± )φ mm最小镀层量g/m2245265230注:用于编织赛克格宾的钢丝, 根据标准EN10223-3:2013,最小抗拉强度为350~550 N/mm2,最小断裂延伸率不低于8%。钢丝直径公差、最小镀层量、最小抗拉强度和最小断裂延伸率均指编织前的钢丝,钢丝参数应该在每批钢丝编织前任意抽取样品检测。IV 网面指标抗拉强度50KN/m翻边强度35 KN/m铝含量网面钢丝镀高尔凡(5%铝锌合金+稀土元素)中的铝含量应不小于%。最小镀层量应在织好的网面中取样进行测试,其最小镀层重量要求不少于原材钢丝最小镀层重量的95%。注:赛克格宾所用钢丝采用镀高尔凡(5%铝-锌合金+稀土元素) 防腐处理。③ 赛克格宾供货单位需提供由中国国家认证认可监督管理委员会认证的检测单位出具的网面抗拉强度检测报告。④ 镀层附着性要求: 镀高尔凡层附着力检验采用缠绕试验方法,并应达到如下标准, 当镀高尔凡钢丝绕相当于自身直径2 倍的芯轴紧密缠绕6 圈时,用手指摩擦钢丝,其镀层不会剥落或开裂。⑤ 镀层重量:镀高尔凡赛克格宾网面钢丝镀层重量应在织好的网面中取样进行测试,其最小镀层重量要求不少于原材钢丝最小镀层重量的95%。⑥ 铝含量:网面钢丝镀高尔凡(5%铝锌合金+稀土元素)中的铝含量应不小于 %。⑦ 钢丝缠绕标准:网面裁剪后末端与端丝的联接处是整个结构的薄弱环节,为加强网面与端丝的连接强度, 需采用专业的翻边机将网面钢丝缠绕在端丝上≥圈,不能采用手工绞,翻边强度35KN/m,赛克格宾供货单位需提供由中国国家认证认可监督管理委员会认证的检测单位出具的网面翻边强度检测报告。...
