起重吊装方案

起重吊装方案_第1页
1/8
起重吊装方案_第2页
2/8
起重吊装方案_第3页
3/8

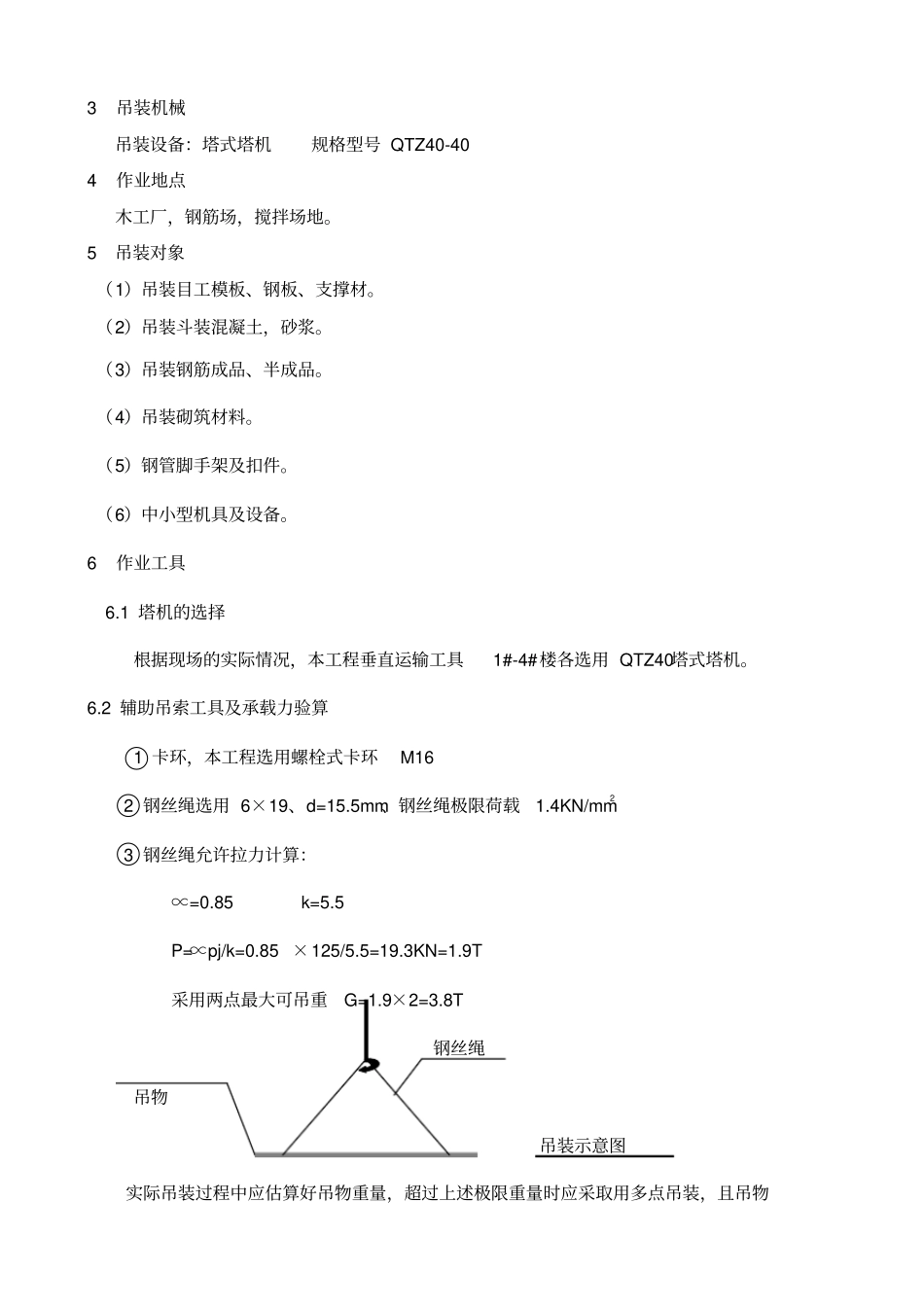

富 运 嘉 园 北 区1 # — —4 # 楼 工 程 起 重 吊 装 方 案1 编制依据1.1 富运嘉园北区 1#—— 4#楼工程施工图纸、1.2 施工组织设计1.3 塔吊说明书2 工程概况2.1 工程概况2.1.1 工程名称:富运嘉园北区1#—— 4#楼工程2.1.2 建设单位:富裕县富运房屋开发有限责任公司2.1.3 监理单位:富裕县天成建设监理有限公司2.1.4 设计单位:富裕县兴业建筑设计有限责任公司2.1.5 施工单位:黑龙江广宇建工集团有限公司2.1.6 工程地址:南一道街南侧2.1.7 工程结构:主体砖混结构2.1.8建筑规模:本工程部分一层为车库,部分一二层商服,二至六层为住宅建设,本公司承担四栋。建筑六层。2.1.9 工程概述1#楼建筑总长 57.32m,总宽 17.00m,总高 20.75 ,建筑面积 4948.51m2, 住宅面积 3009.46m2,商服面积 1939.05m2。共四个单元,一二层为商服,三至六层为住宅。2#楼建筑总长 75.88m,总宽 40.52m,总高 20.75 ,建筑面积 7047.56m2, 住宅面积 3992.99m2,商服面积 2949.07.05m2 幼儿园面积为 105.50 m2。共六个单元,一二层为商服,三至六层为住宅。3#楼建筑总长 75.81m,总宽 35.82m,总高 20.75 ,建筑面积 6666.25m2, 住宅面积 3989.75m2,商服面积 1809.72m2,车库面积为 8866.78 m2。共六个单元,部分一二层为商服,部分一层为车库,二至六层为住宅。4#楼建筑总长 74.42m,总宽 37.12m,总高 20.75 ,建筑面积 6228.47m2, 住宅面积 4443.61m2,商服面积 1067.51m2,车库面积为 717.36 m2。共五个单元,部分一二层为商服,部分一层为车库,二至六层为住宅。3 吊装机械吊装设备:塔式塔机规格型号 QTZ40-40 4 作业地点木工厂,钢筋场,搅拌场地。5吊装对象(1)吊装目工模板、钢板、支撑材。(2)吊装斗装混凝土,砂浆。(3)吊装钢筋成品、半成品。(4)吊装砌筑材料。(5)钢管脚手架及扣件。(6)中小型机具及设备。6 作业工具6.1 塔机的选择根据现场的实际情况,本工程垂直运输工具1#-4#楼各选用 QTZ40塔式塔机。6.2 辅助吊索工具及承载力验算○1 卡环,本工程选用螺栓式卡环M16 ○2 钢丝绳选用 6×19、d=15.5mm、钢丝绳极限荷载1.4KN/mm2○3 钢丝绳允许拉力计算:∝=0.85 k=5.5 P=∝pj/k=0.85 ×125/5.5=19.3KN=1.9T 采用两点最大可吊重G=1.9×2=3.8T 钢丝绳吊物吊装示意图实际吊装过程中应估算好吊物重量,超过上述极限重量时应采取用多点吊装,且吊...
