起重吊装施工方案

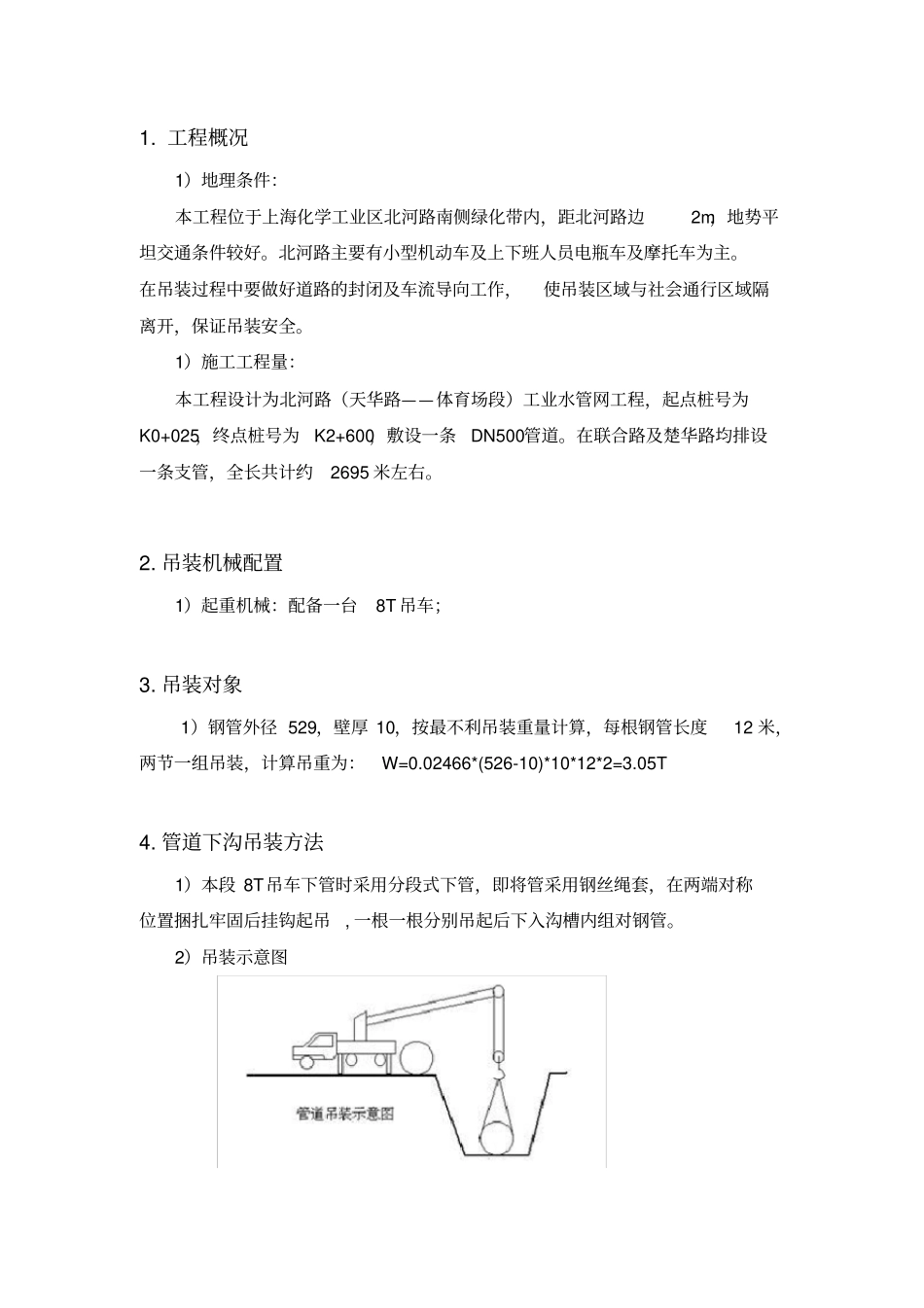

化工区北河路（天华路 - 体育馆段）工业水管网工程（管道吊装）施工方案编制单位：上海博佳建设有限公司二零一一年七月二十八日1. 工程概况1）地理条件：本工程位于上海化学工业区北河路南侧绿化带内，距北河路边2m，地势平坦交通条件较好。北河路主要有小型机动车及上下班人员电瓶车及摩托车为主。在吊装过程中要做好道路的封闭及车流导向工作，使吊装区域与社会通行区域隔离开，保证吊装安全。1）施工工程量：本工程设计为北河路（天华路——体育场段）工业水管网工程，起点桩号为K0+025，终点桩号为K2+600，敷设一条DN500管道。在联合路及楚华路均排设一条支管，全长共计约2695 米左右。2. 吊装机械配置1）起重机械：配备一台8T 吊车；3. 吊装对象1）钢管外径 529，壁厚 10，按最不利吊装重量计算，每根钢管长度12 米，两节一组吊装，计算吊重为：W=0.02466*(526-10)*10*12*2=3.05T 4. 管道下沟吊装方法1）本段 8T吊车下管时采用分段式下管，即将管采用钢丝绳套，在两端对称位置捆扎牢固后挂钩起吊, 一根一根分别吊起后下入沟槽内组对钢管。2）吊装示意图5. 辅助吊装工具及承载力验算1）钢丝绳：选用 6×37，d=16mm钢丝绳，极限荷载 1.57KN/mm2。钢丝绳采用插头作吊索，绳卡长度≥25d，绳环长度≥ 20d。钢丝绳允许拉力计算参见《简明施工计算手册》（汪正荣编）。钢丝绳抗拉强度容许值由下式计算：Sg=α *Pg /K 。其中 Sg 为钢丝绳的允许拉力，单位kN ；Pg 为钢丝绳的破断拉力总和，查表得 Pg=163kN；α 为考虑钢丝绳受力不均匀的破断拉力换算系数，查表得α=0.82 ；K 为钢丝绳使用的安全系数，查表得K＝5.5 。故钢丝绳抗拉强度容许值Sg=0.82×163/5.5=25.3KN ≈2.48T ；即采用两点吊装又采用卡环配合最大可吊重G=2×2.48=4.96T>3.05 T,故钢丝绳安全。2）吊索：主要用来绑扎构件以便起吊，用钢丝绳制成。因此，钢丝绳的允许拉力即为吊索的允许拉力。 在吊装中， 吊索的拉力不应超过其允许拉力。吊索拉力取决于所吊构件的重量及吊索的水平夹角，水平夹角一般用45 ° ～ 60 ° 。两支吊索的拉力按下式计算 ( 见下图 ) ：P=Q/2sinα式中 P ——每根吊索的拉力， kN；Q——吊装构件的重量， kN，α ——吊索与水平线的夹角。吊索拉力计算简图（两支吊索）取 Q＝3.05 吨，α ＝ 45 ° ，得P≈2.15 吨<2.48T 故吊索安全。3）卡环：选用 M24螺纹销卡环。卡环计算（允许拉力） : M24卡环：...
