越检6000kN钢平台验算书

越检6000kN钢平台验算书_第1页
1/12
越检6000kN钢平台验算书_第2页
2/12
越检6000kN钢平台验算书_第3页
3/12

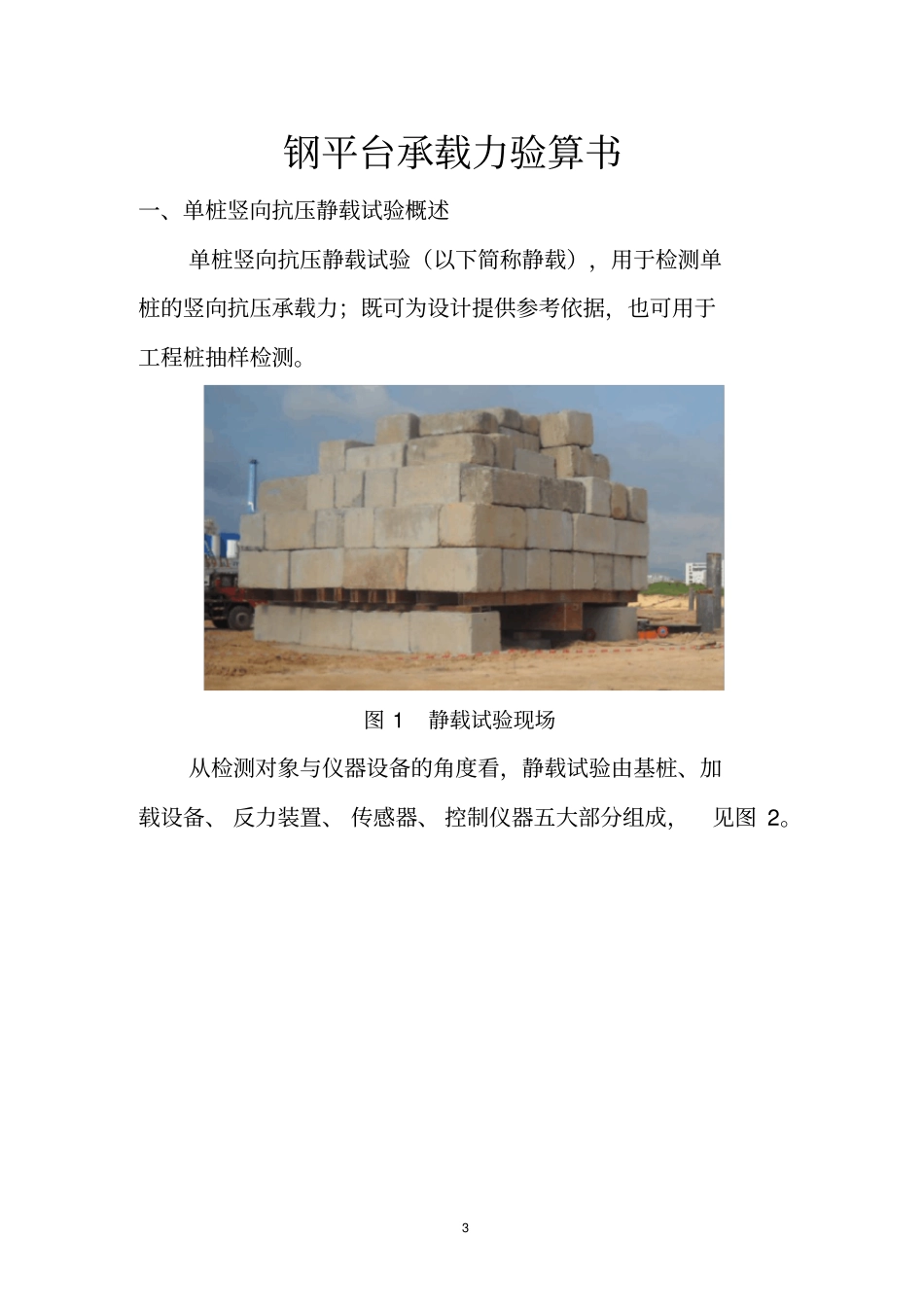

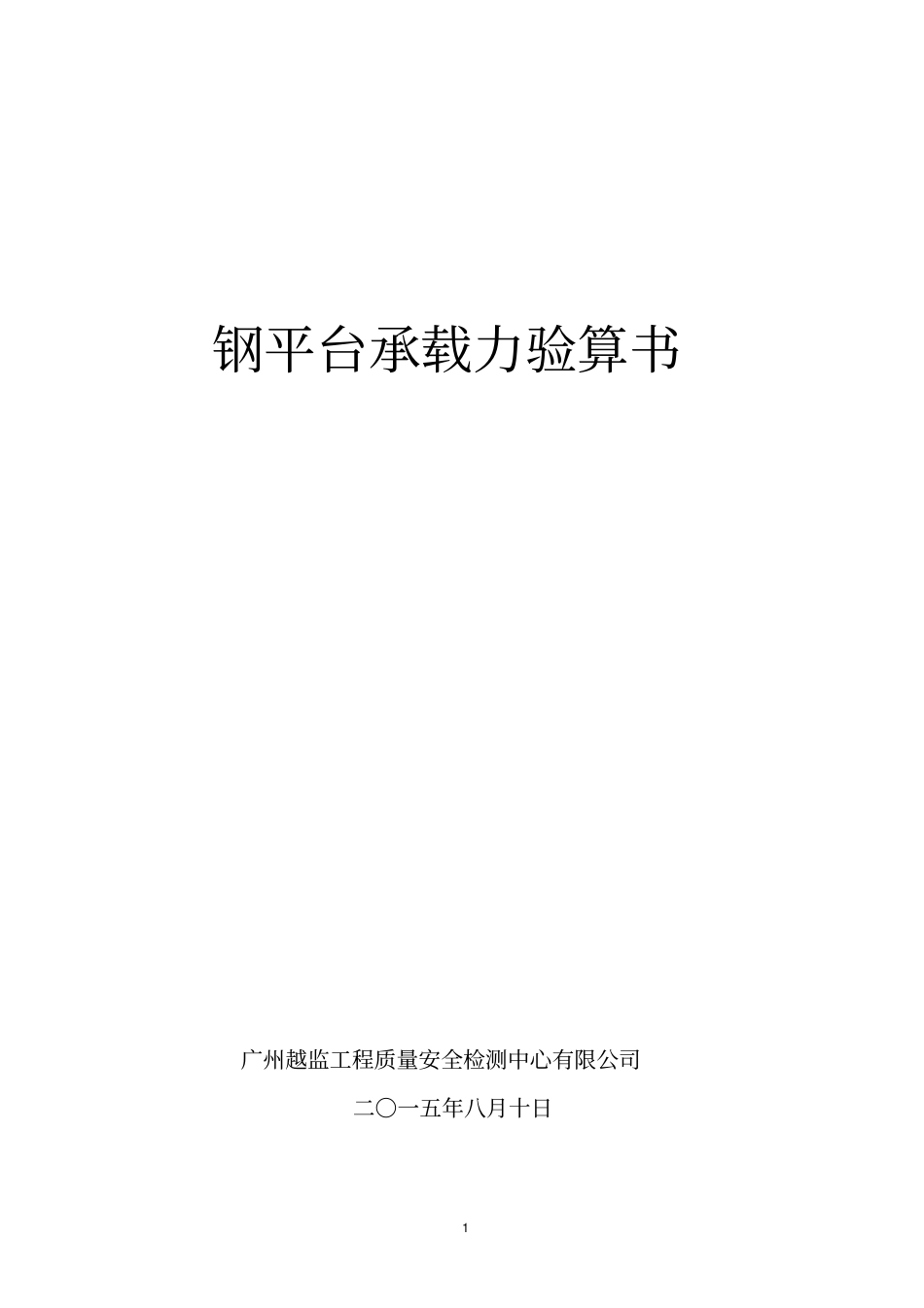

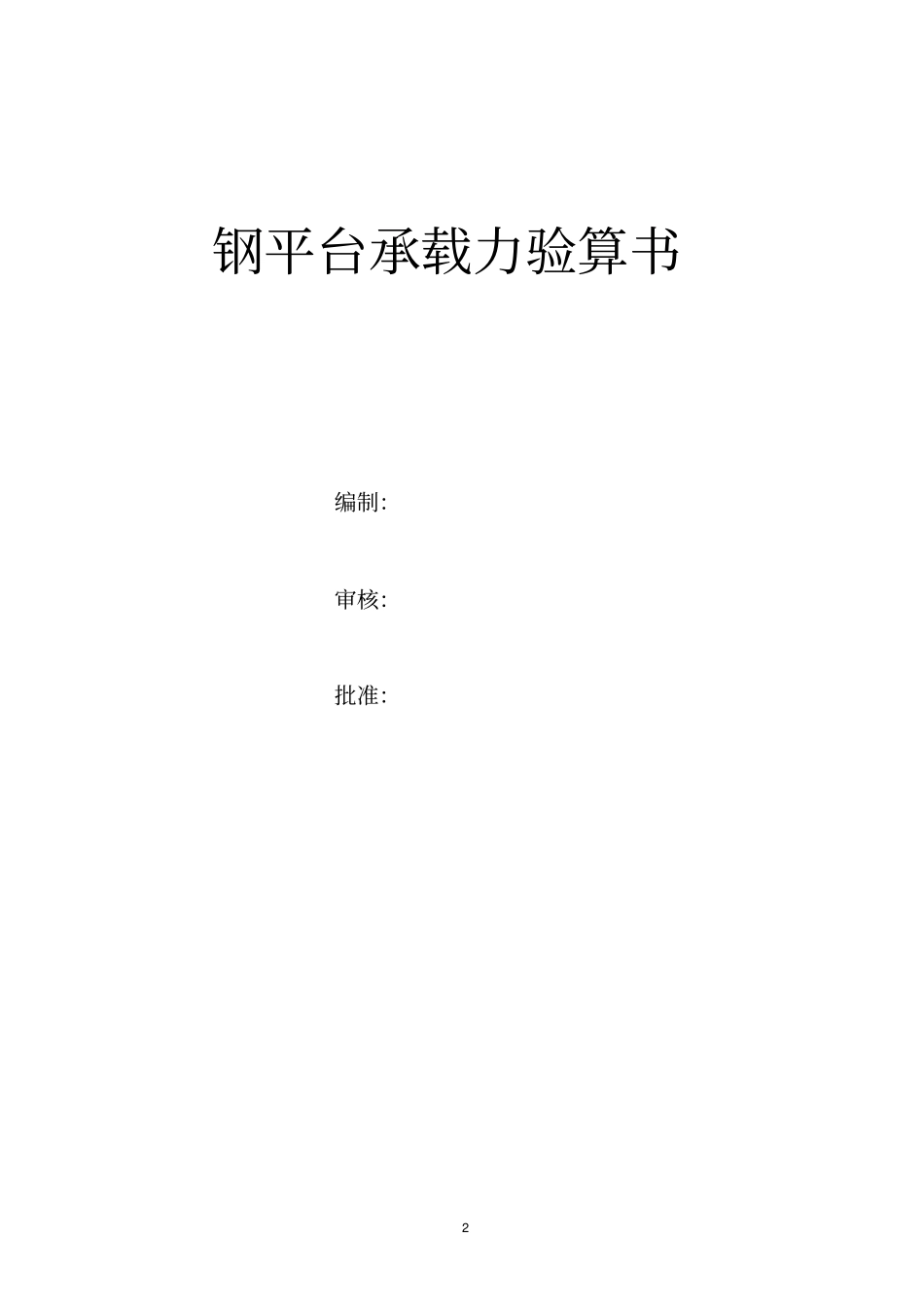

1钢平台承载力验算书广州越监工程质量安全检测中心有限公司二〇一五年八月十日2钢平台承载力验算书编制:审核:批准:3钢平台承载力验算书一、单桩竖向抗压静载试验概述单桩竖向抗压静载试验(以下简称静载),用于检测单桩的竖向抗压承载力;既可为设计提供参考依据,也可用于工程桩抽样检测。图 1 静载试验现场从检测对象与仪器设备的角度看,静载试验由基桩、加载设备、 反力装置、 传感器、 控制仪器五大部分组成,见图 2。4支墩支墩支墩主梁试验桩主梁基准梁基准桩位移传感器次梁千斤顶试块试块试块试块图 2 压重平台反力试验装置示意图加载装置由分离式千斤顶构成,通过控制仪器自动加载。反力装置是指压重平台反力装置,即所谓堆载法、堆重法。堆载法反力装置由支墩、主梁、次梁、混凝土试块组成。根据规范要求,试验前必须满足支墩施加的压应力小于地基土的倍承载力特征值,否则应进行局部地基处理。本计算书对主梁、次梁构成的钢平台进行强度、刚度、稳定性计算,校核其安全性是否满足试验要求。按最大加载量 6000kN 计,主要受力参数如下表所示:5表 1 受力指标序号受力条目力值计算依据(1)单桩承载力特征值3000kN(2)最大加载量6000kN(2) =(1) ×2JGJ 106-2014第条(3)提供反力(砼重力 +钢梁自重)7200kN(3) =(2) ×JGJ 106-2014第条第 1 款主梁、次梁均为钢梁,采用Q345B钢材,长均为8m;第一层试块中,每一块都有两根次梁支承。主梁、次梁截面均为箱型梁,重量尺寸如下:主梁 2 根,每根重量 83kN, 总高度 100cm,宽 60cm,腹板厚为,上下翼缘厚;加劲肋跨中部间距50cm,支座部位间距为 80cm。次梁 8 根,每根重量28kN, 总高度 50cm,宽 45cm,腹板厚 2cm,上下翼缘厚。加劲肋间距为50cm。6601200203520203540085025255905902020主梁截面图次梁截面图水泥试块尺寸为1m×1m×2m,单块重量为5 吨。6二、次梁承载力计算钢平台尺寸为8m×8m,沿主梁方向上有4 个混凝土试块,每个试块由两根次梁支承。所以,次梁承受的均布荷载为mkNmkN/6.1287247200。支座距悬臂端尺寸为1m。次梁受力简图如下图所示。图 3 计算简图次梁受力的弯矩包络图、剪力包络图如下:图 4 弯矩包络图7图 5 剪力包络图取最大弯矩单根次梁上所承受的最大荷载分为两种工况:(1)主梁未施加荷载时,次梁为两端悬臂的简支梁;(2)主梁施加全部荷载时;工况 1 情况下:8跨中最大弯矩:mkNM9.5261max悬臂端最大弯矩:mkNM9.6...
