距离保护调试方法

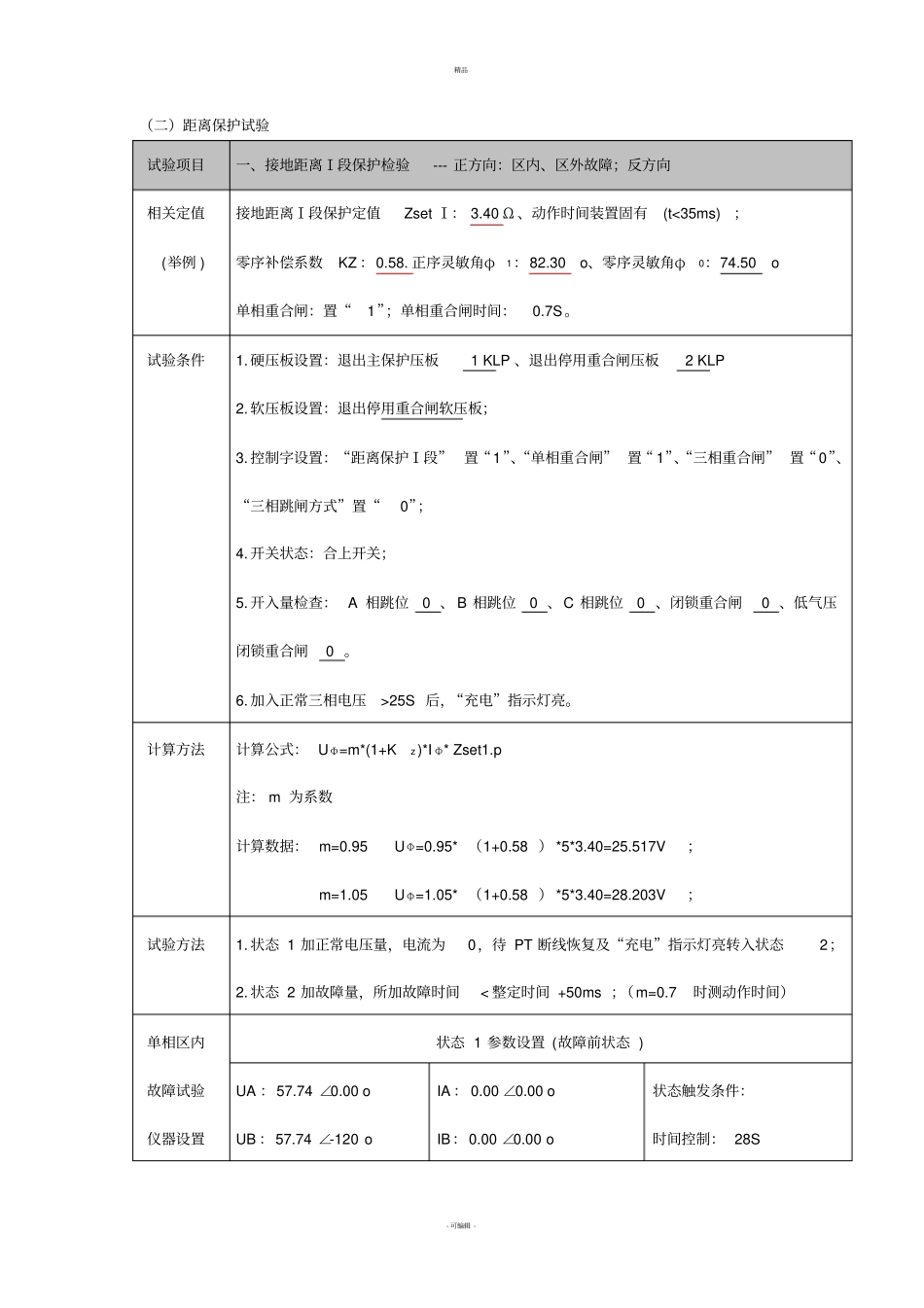

距离保护调试方法_第1页
1/5

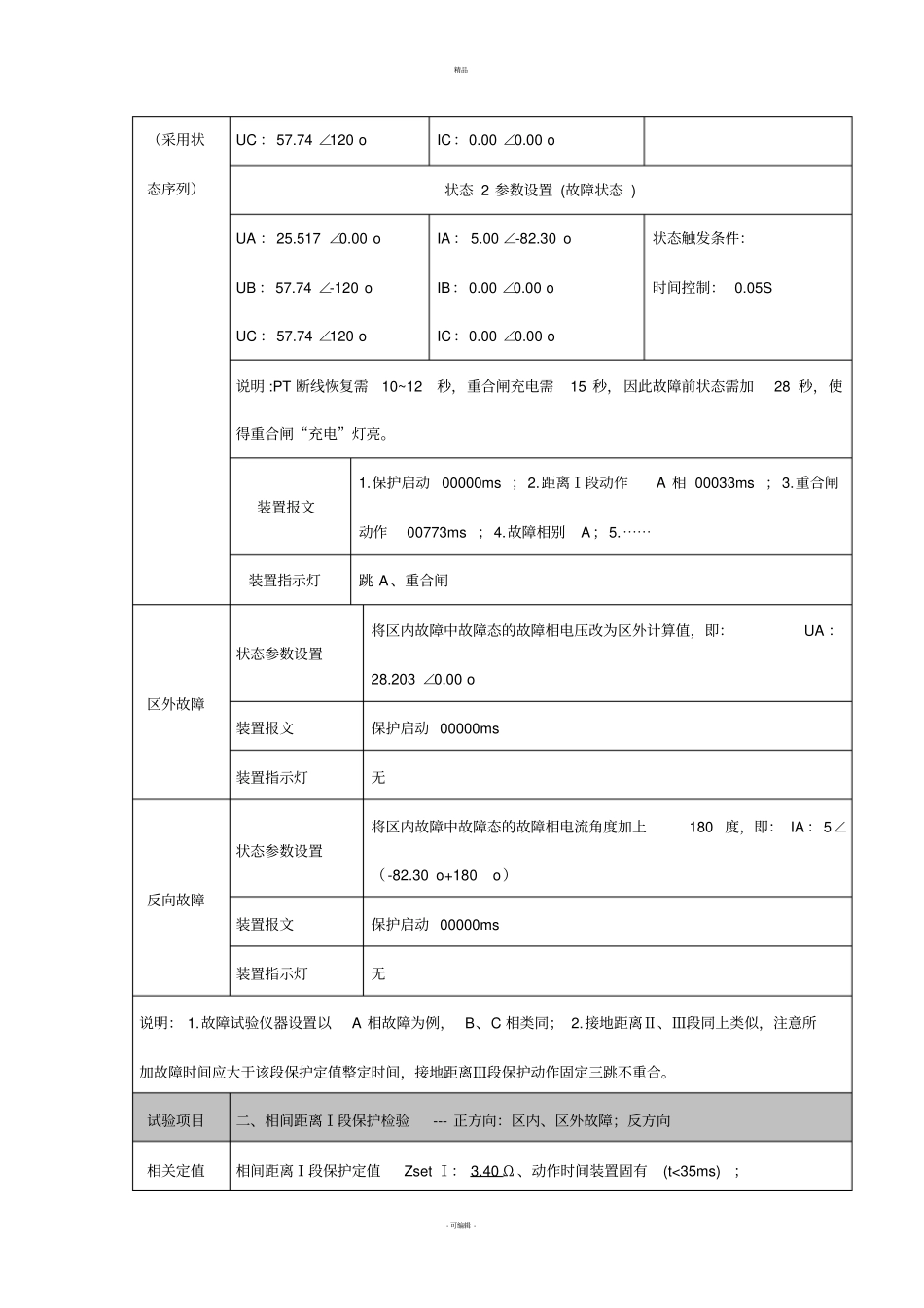

距离保护调试方法_第2页
2/5

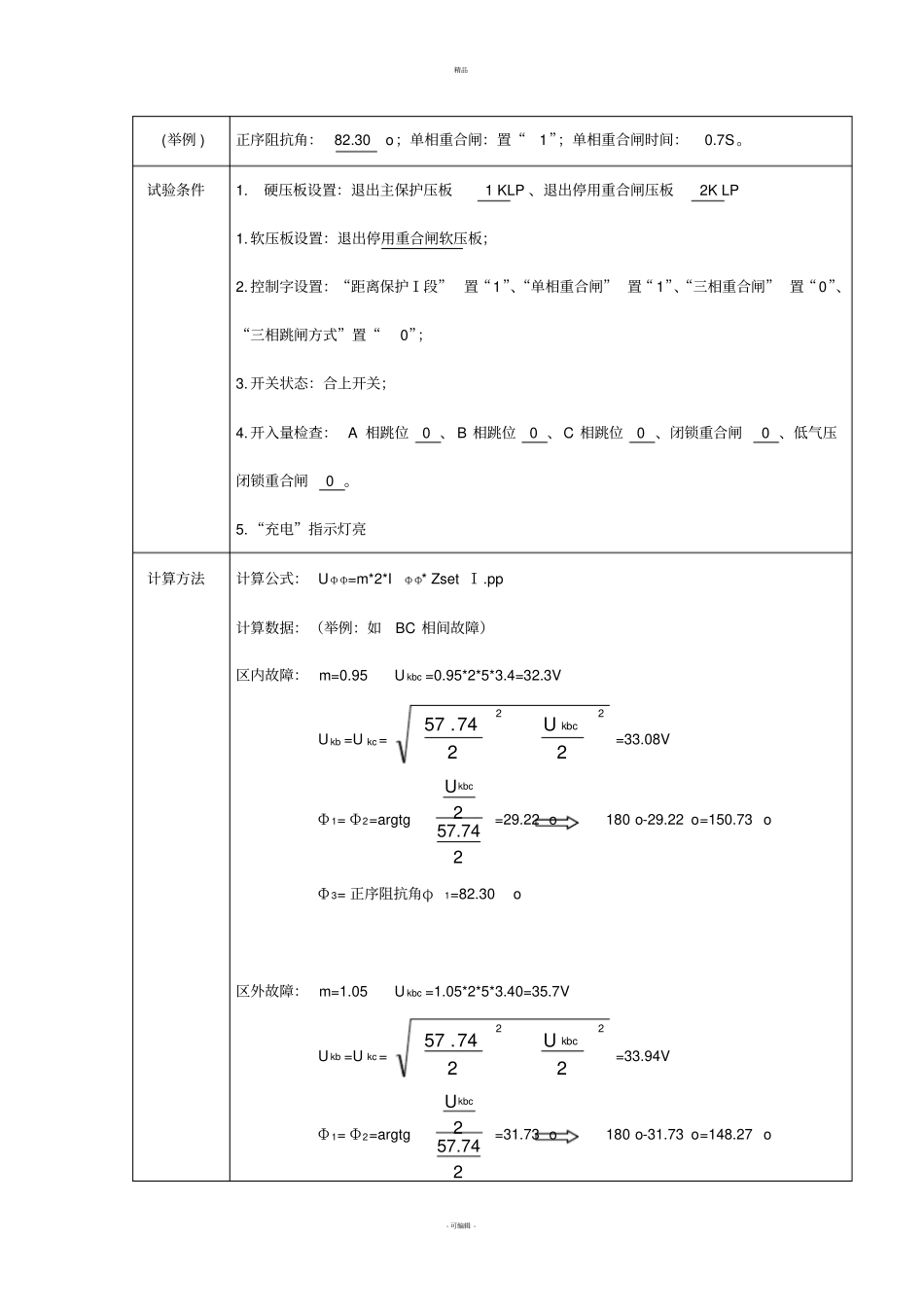

距离保护调试方法_第3页
3/5
精品- 可编辑 - (二)距离保护试验试验项目一、接地距离Ⅰ段保护检验--- 正方向:区内、区外故障;反方向相关定值(举例 )接地距离Ⅰ段保护定值Zset Ⅰ: 3.40 Ω 、动作时间装置固有(t<35ms);零序补偿系数KZ :0.58. 正序灵敏角φ1:82.30 o、零序灵敏角φ0:74.50 o单相重合闸:置“1”;单相重合闸时间:0.7S。试验条件1. 硬压板设置:退出主保护压板1 KLP 、退出停用重合闸压板2 KLP2. 软压板设置:退出停用重合闸软压板;3. 控制字设置:“距离保护Ⅰ段” 置“1”、“单相重合闸” 置“ 1”、“三相重合闸” 置“0”、“三相跳闸方式”置“0”;4. 开关状态:合上开关;5. 开入量检查: A 相跳位0 、 B 相跳位0 、C 相跳位0 、闭锁重合闸0 、低气压闭锁重合闸0 。6. 加入正常三相电压>25S 后,“充电”指示灯亮。计算方法计算公式: U Ф=m*(1+Kz)*I Ф* Zset1.p注: m 为系数计算数据: m=0.95 U Ф=0.95* (1+0.58 ) *5*3.40=25.517V;m=1.05 U Ф=1.05* (1+0.58 ) *5*3.40=28.203V;试验方法1. 状态 1 加正常电压量,电流为0,待 PT 断线恢复及“充电”指示灯亮转入状态2;2. 状态 2 加故障量,所加故障时间< 整定时间 +50ms ;(m=0.7时测动作时间)单相区内故障试验仪器设置状态 1 参数设置 (故障前状态 )UA :57.74 ∠0.00 oUB :57.74 ∠-120 oIA : 0.00 ∠0.00 oIB:0.00 ∠0.00 o状态触发条件:时间控制: 28S精品- 可编辑 - (采用状态序列)UC :57.74 ∠120 oIC:0.00 ∠0.00 o状态 2 参数设置 (故障状态 )UA :25.517 ∠0.00 oUB :57.74 ∠-120 oUC :57.74 ∠120 oIA : 5.00 ∠-82.30 oIB:0.00 ∠0.00 oIC:0.00 ∠0.00 o状态触发条件:时间控制: 0.05S说明 :PT 断线恢复需10~12秒,重合闸充电需15 秒,因此故障前状态需加28 秒,使得重合闸“充电”灯亮。装置报文1.保护启动 00000ms ;2.距离Ⅰ段动作A 相 00033ms ;3.重合闸动作00773ms ;4.故障相别A;5.⋯⋯装置指示灯跳 A、重合闸区外故障状态参数设置将区内故障中故障态的故障相电压改为区外计算值,即:UA :28.203 ∠0.00 o装置报文保护启动 00000ms装置指示灯无反向故障状态参数设置将区内故障中故障态的故障相电流角度加上180 度,即: IA :5∠(-82.30 o+180 o)装置报文保护启动 00000ms装置指示灯无说明: 1....
