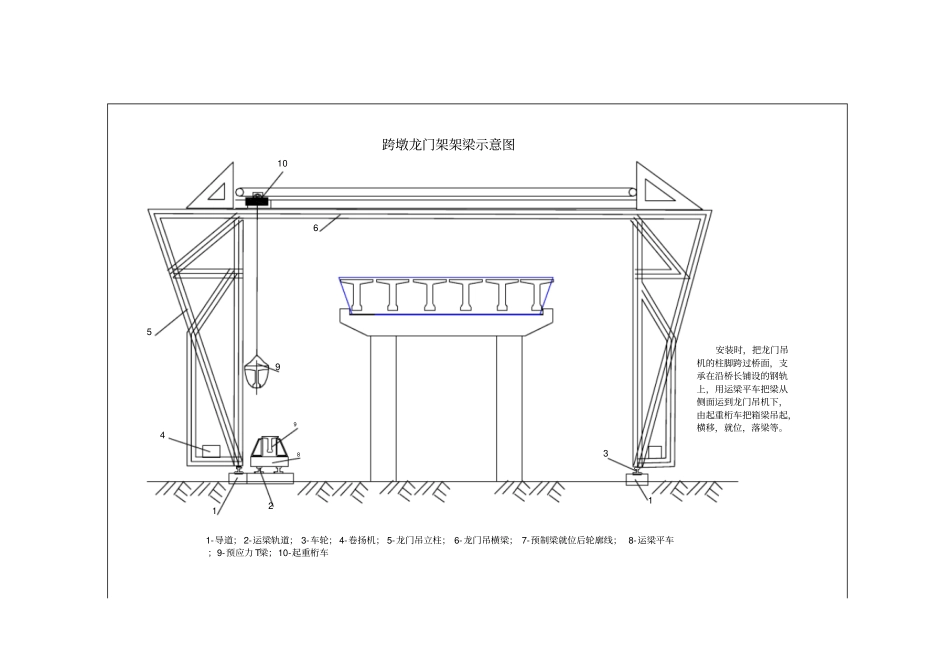

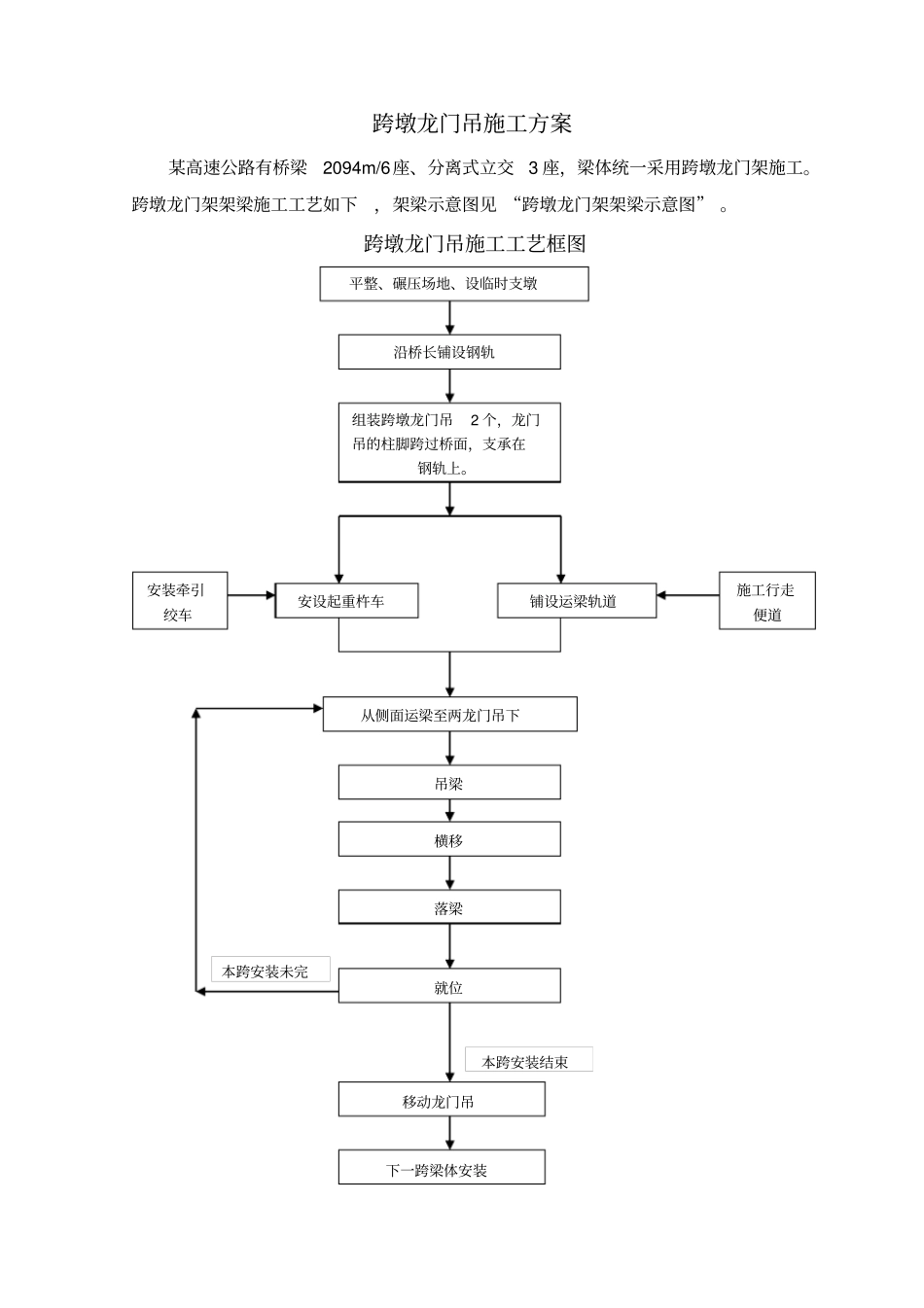

跨墩龙门吊施工方案某高速公路有桥梁2094m/6座、分离式立交3 座，梁体统一采用跨墩龙门架施工。跨墩龙门架架梁施工工艺如下，架梁示意图见 “跨墩龙门架架梁示意图” 。跨墩龙门吊施工工艺框图平整、碾压场地、设临时支墩沿桥长铺设钢轨组装跨墩龙门吊2 个，龙门吊的柱脚跨过桥面，支承在钢轨上。铺设运梁轨道施工行走便道安设起重杵车安装牵引绞车从侧面运梁至两龙门吊下吊梁横移落梁就位移动龙门吊下一跨梁体安装本跨安装未完本跨安装结束13 安装时，把龙门吊机的柱脚跨过桥面，支承在沿桥长铺设的钢轨上，用运梁平车把梁从侧面运到龙门吊机下，由起重桁车把箱梁吊起，横移，就位，落梁等。12456910跨墩龙门架架梁示意图891-导道； 2-运梁轨道； 3-车轮； 4-卷扬机； 5-龙门吊立柱； 6-龙门吊横梁； 7-预制梁就位后轮廓线； 8-运梁平车；9-预应力 T梁；10-起重桁车（1）架梁准备安装前检测吊装和拖拉等设备的能力，检测支座的中心位置是否正确，找平的水泥砂浆必须干燥，梁体安放时必须仔细，使梁体就位准确，与支座密贴。（2）主要架梁作业程序：①待安装的混凝土梁由预制场采用运梁平板车运送到桥墩下并使梁平行桥梁轴线。②梁体安装：运梁就位→前、后吊梁小车起吊梁→前后吊梁小车将混凝土梁纵横向运行到位→下落梁并脱开→完成混凝土梁的就位安装。③梁体架设后加强横向临时支撑，及时连接横隔板，以增加梁体的稳定性。（4）注意事项①运输轨道应保持稳固，轨距正确，直线段两轨间的高差≤5mm，轨道在跨越高低不平地段时在低洼处设置临时支墩来支撑轨道，保持其轨面水平。②有纵坡时，龙门吊吊梁小车采用塞楔或铁靴以防止溜滑。
