跨越10kv线路施工方案

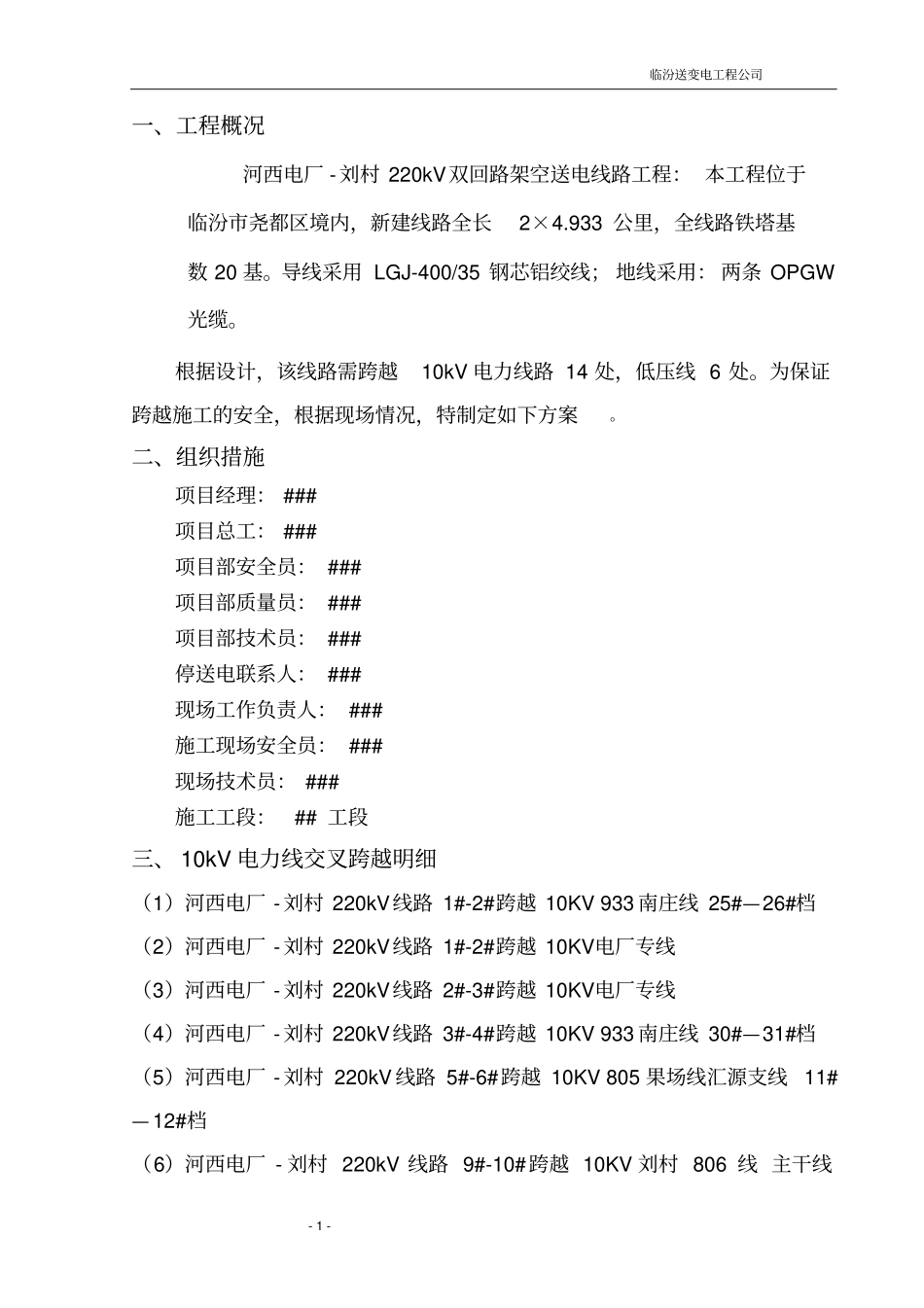

跨越10kv线路施工方案_第1页
1/9

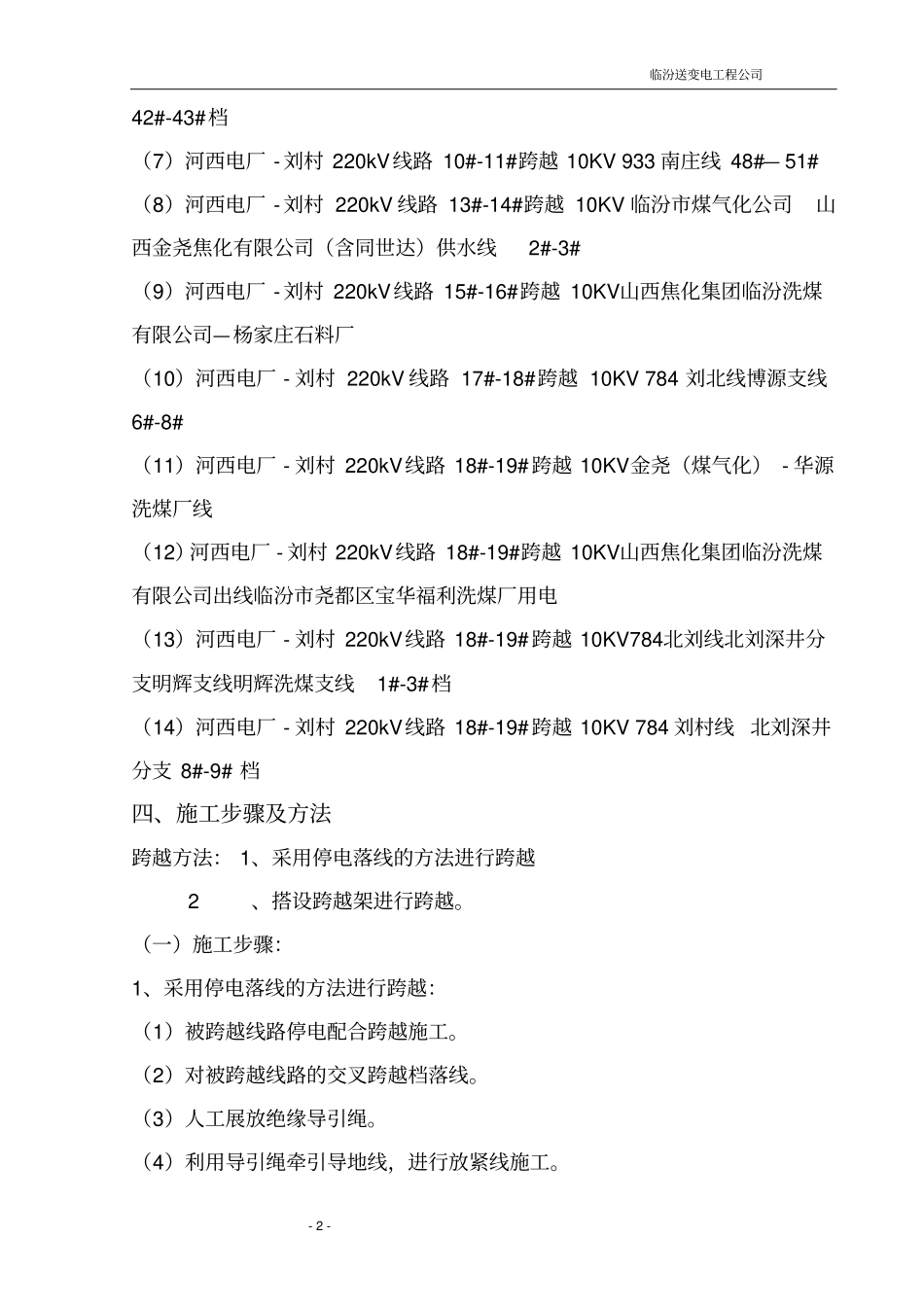

跨越10kv线路施工方案_第2页
2/9
跨越10kv线路施工方案_第3页
3/9
临汾送变电工程公司- 1 - 一、工程概况河西电厂 -刘村 220kV双回路架空送电线路工程: 本工程位于临汾市尧都区境内,新建线路全长2×4.933 公里,全线路铁塔基数 20 基。导线采用 LGJ-400/35 钢芯铝绞线; 地线采用: 两条 OPGW光缆。根据设计,该线路需跨越10kV 电力线路 14 处,低压线 6 处。为保证跨越施工的安全,根据现场情况,特制定如下方案。二、组织措施项目经理: ### 项目总工: ### 项目部安全员: ### 项目部质量员: ### 项目部技术员: ### 停送电联系人: ### 现场工作负责人: ### 施工现场安全员: ### 现场技术员: ### 施工工段: ## 工段三、 10kV 电力线交叉跨越明细(1)河西电厂 -刘村 220kV线路 1#-2#跨越 10KV 933 南庄线 25#—26#档(2)河西电厂 -刘村 220kV线路 1#-2#跨越 10KV电厂专线(3)河西电厂 -刘村 220kV线路 2#-3#跨越 10KV电厂专线(4)河西电厂 -刘村 220kV线路 3#-4#跨越 10KV 933 南庄线 30#—31#档(5)河西电厂 -刘村 220kV 线路 5#-6#跨越 10KV 805 果场线汇源支线11#— 12#档(6)河西电厂 - 刘村 220kV 线路 9#-10#跨越 10KV 刘村 806 线 主干线临汾送变电工程公司- 2 - 42#-43#档(7)河西电厂 -刘村 220kV线路 10#-11#跨越 10KV 933 南庄线 48#— 51# (8)河西电厂 -刘村 220kV 线路 13#-14#跨越 10KV 临汾市煤气化公司山西金尧焦化有限公司(含同世达)供水线2#-3# (9)河西电厂 -刘村 220kV线路 15#-16#跨越 10KV山西焦化集团临汾洗煤有限公司—杨家庄石料厂(10)河西电厂 - 刘村 220kV 线路 17#-18#跨越 10KV 784 刘北线博源支线6#-8# (11)河西电厂 - 刘村 220kV线路 18#-19#跨越 10KV金尧(煤气化) - 华源洗煤厂线(12)河西电厂 - 刘村 220kV线路 18#-19#跨越 10KV山西焦化集团临汾洗煤有限公司出线临汾市尧都区宝华福利洗煤厂用电(13)河西电厂 - 刘村 220kV线路 18#-19#跨越 10KV784北刘线北刘深井分支明辉支线明辉洗煤支线1#-3#档(14)河西电厂 - 刘村 220kV线路 18#-19#跨越 10KV 784 刘村线 北刘深井分支 8#-9# 档四、施工步骤及方法跨越方法: 1、采用停电落线的方法进行跨越 2、搭设跨越架进行跨越。(一)施工步骤:1、采用停电落线的方法进行跨越:(1)被跨越线路停电配合跨越施工。(2)对被跨越线路的交叉跨越档落线...
