跨越架搭设作业指导书分析

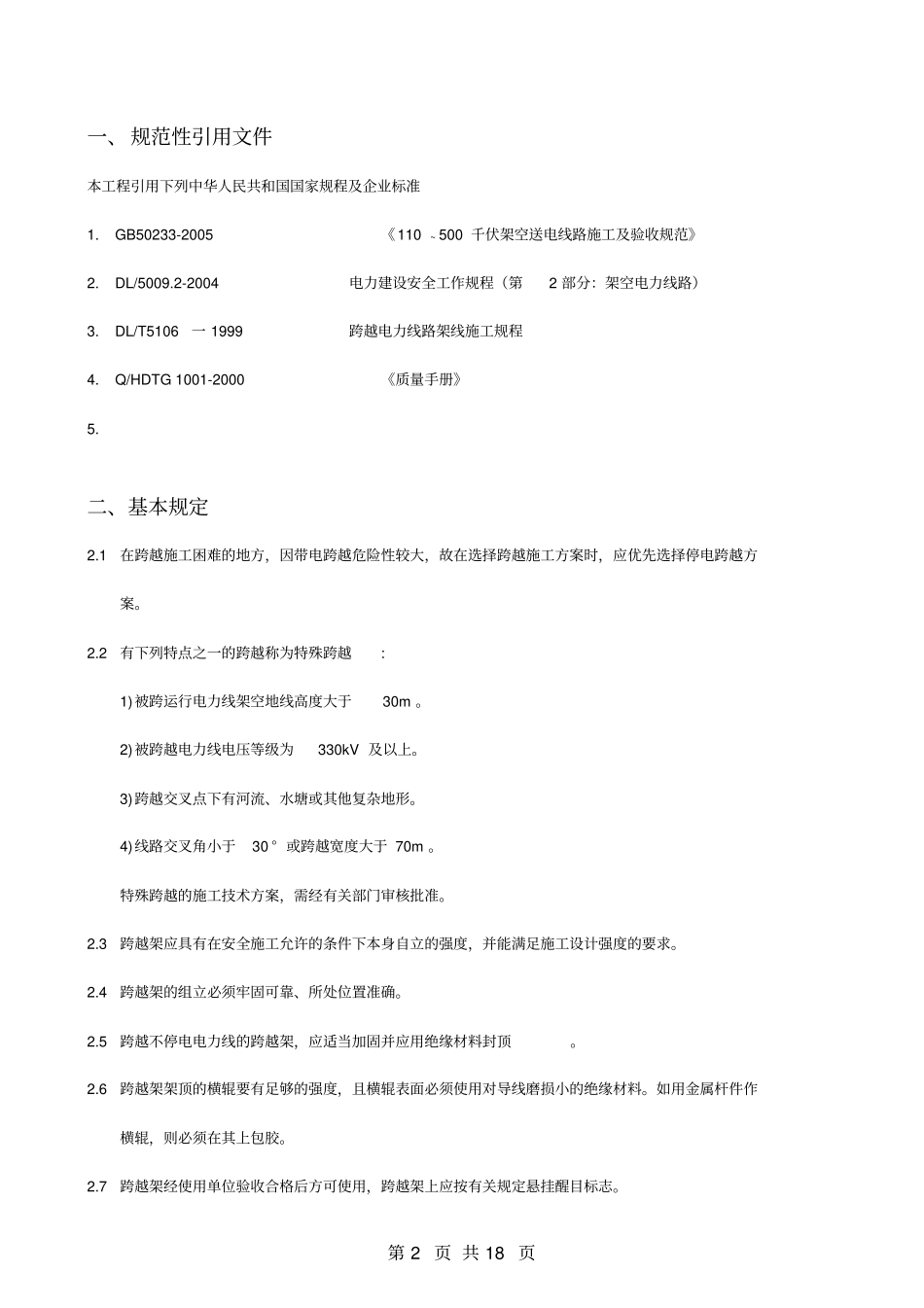

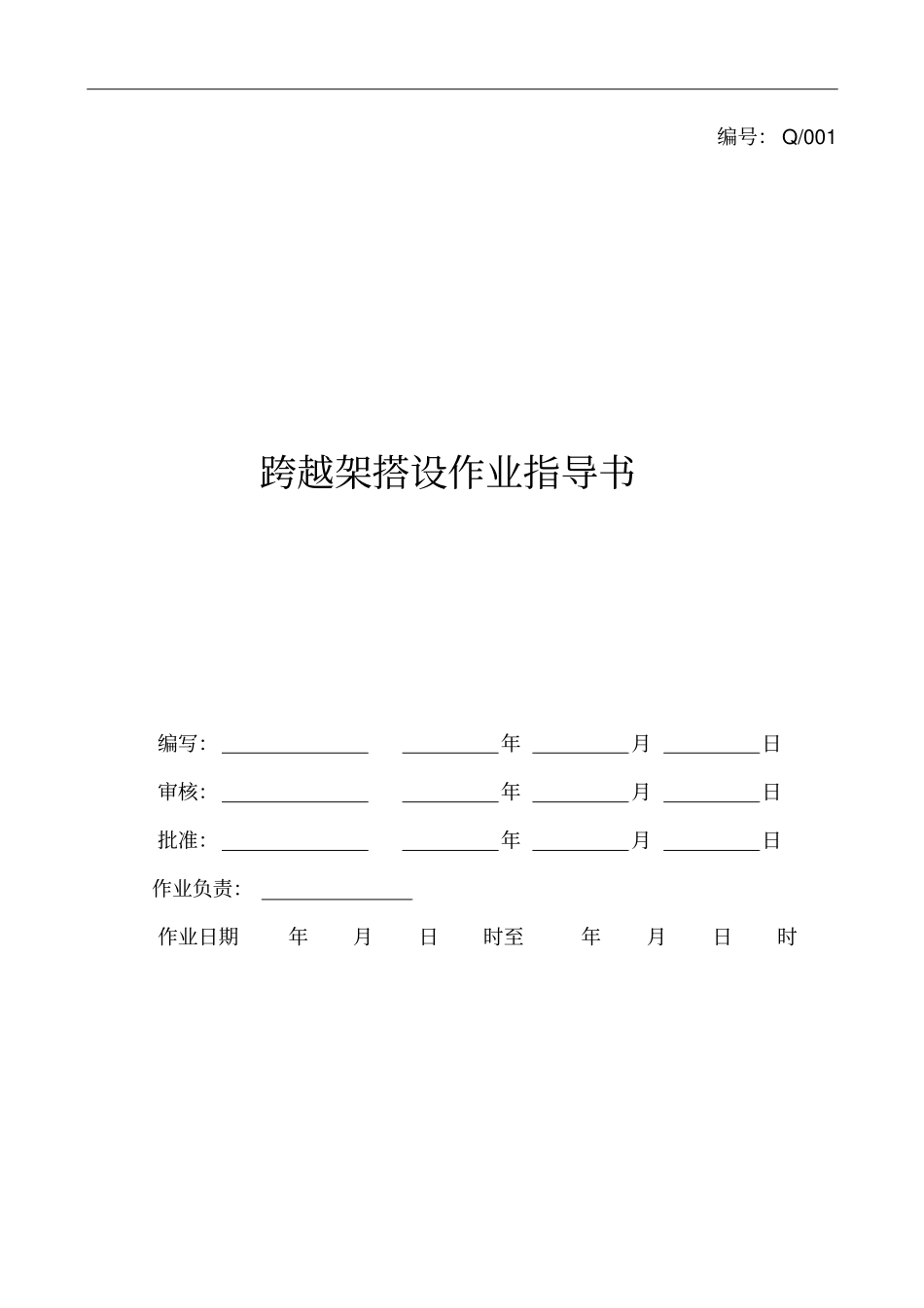

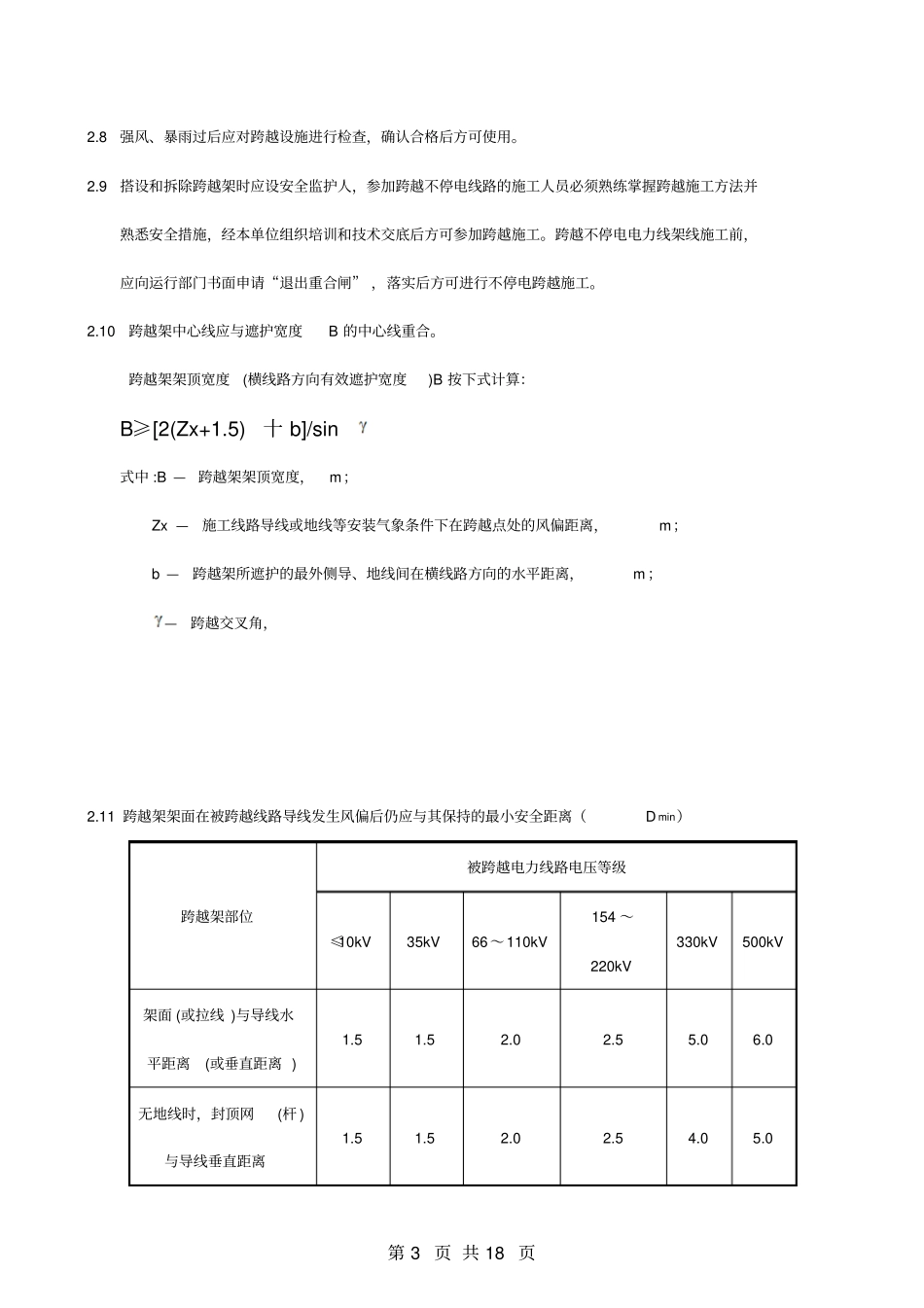

编号： Q/001 跨越架搭设作业指导书编写：年月日审核：年月日批准：年月日作业负责：作业日期年月日时至年月日时第 2 页 共 18 页一、规范性引用文件本工程引用下列中华人民共和国国家规程及企业标准1.GB50233-2005 《110 ~ 500 千伏架空送电线路施工及验收规范》2.DL/5009.2-2004 电力建设安全工作规程（第2 部分：架空电力线路）3.DL/T5106一 1999 跨越电力线路架线施工规程4.Q/HDTG 1001-2000 《质量手册》5.二、基本规定2.1 在跨越施工困难的地方，因带电跨越危险性较大，故在选择跨越施工方案时，应优先选择停电跨越方案。2.2有下列特点之一的跨越称为特殊跨越: 1)被跨运行电力线架空地线高度大于30m 。2)被跨越电力线电压等级为330kV 及以上。3)跨越交叉点下有河流、水塘或其他复杂地形。4)线路交叉角小于30 ° 或跨越宽度大于 70m 。特殊跨越的施工技术方案，需经有关部门审核批准。2.3 跨越架应具有在安全施工允许的条件下本身自立的强度，并能满足施工设计强度的要求。2.4 跨越架的组立必须牢固可靠、所处位置准确。2.5跨越不停电电力线的跨越架，应适当加固并应用绝缘材料封顶。2.6跨越架架顶的横辊要有足够的强度，且横辊表面必须使用对导线磨损小的绝缘材料。如用金属杆件作横辊，则必须在其上包胶。2.7跨越架经使用单位验收合格后方可使用，跨越架上应按有关规定悬挂醒目标志。第 3 页 共 18 页2.8强风、暴雨过后应对跨越设施进行检查，确认合格后方可使用。2.9搭设和拆除跨越架时应设安全监护人，参加跨越不停电线路的施工人员必须熟练掌握跨越施工方法并熟悉安全措施，经本单位组织培训和技术交底后方可参加跨越施工。跨越不停电电力线架线施工前，应向运行部门书面申请“退出重合闸” ，落实后方可进行不停电跨越施工。2.10跨越架中心线应与遮护宽度B 的中心线重合。跨越架架顶宽度(横线路方向有效遮护宽度)B 按下式计算：B≥[2(Zx+1.5)十 b]/sin式中 :B —跨越架架顶宽度，m；Zx —施工线路导线或地线等安装气象条件下在跨越点处的风偏距离，m；b —跨越架所遮护的最外侧导、地线间在横线路方向的水平距离，m ；—跨越交叉角，2.11 跨越架架面在被跨越线路导线发生风偏后仍应与其保持的最小安全距离（D min）跨越架部位被跨越电力线路电压等级≤10kV 35kV 66 ～110kV 154 ～220kV 330kV 500kV 架面 (或拉线 )与导线水平距离(或垂直距离 ) 1.5 1.5 2.0 2.5 5.0 6.0 ...
