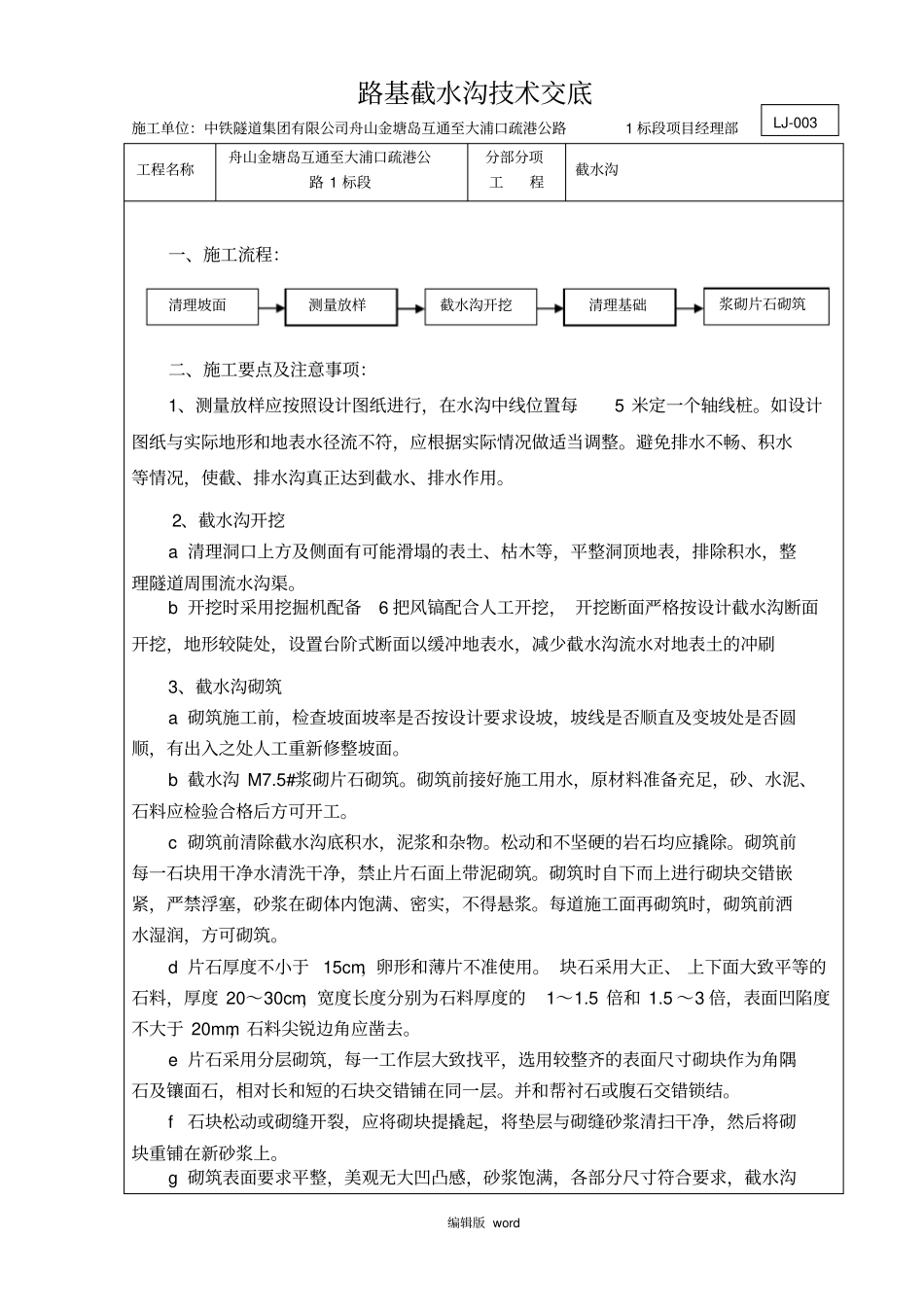

编辑版 word 路基截水沟技术交底施工单位：中铁隧道集团有限公司舟山金塘岛互通至大浦口疏港公路1 标段项目经理部工程名称舟山金塘岛互通至大浦口疏港公路 1 标段分部分项工程截水沟一、施工流程：二、施工要点及注意事项：1、测量放样应按照设计图纸进行，在水沟中线位置每5 米定一个轴线桩。如设计图纸与实际地形和地表水径流不符，应根据实际情况做适当调整。避免排水不畅、积水等情况，使截、排水沟真正达到截水、排水作用。2、截水沟开挖a 清理洞口上方及侧面有可能滑塌的表土、枯木等，平整洞顶地表，排除积水，整理隧道周围流水沟渠。b 开挖时采用挖掘机配备6 把风镐配合人工开挖， 开挖断面严格按设计截水沟断面开挖，地形较陡处，设置台阶式断面以缓冲地表水，减少截水沟流水对地表土的冲刷3、截水沟砌筑a 砌筑施工前，检查坡面坡率是否按设计要求设坡，坡线是否顺直及变坡处是否圆顺，有出入之处人工重新修整坡面。b 截水沟 M7.5#浆砌片石砌筑。砌筑前接好施工用水，原材料准备充足，砂、水泥、石料应检验合格后方可开工。c 砌筑前清除截水沟底积水，泥浆和杂物。松动和不坚硬的岩石均应撬除。砌筑前每一石块用干净水清洗干净，禁止片石面上带泥砌筑。砌筑时自下而上进行砌块交错嵌紧，严禁浮塞，砂浆在砌体内饱满、密实，不得悬浆。每道施工面再砌筑时，砌筑前洒水湿润，方可砌筑。d 片石厚度不小于 15cm，卵形和薄片不准使用。 块石采用大正、 上下面大致平等的石料，厚度 20～30cm，宽度长度分别为石料厚度的1～1.5 倍和 1.5 ～3 倍，表面凹陷度不大于 20mm，石料尖锐边角应凿去。e 片石采用分层砌筑，每一工作层大致找平，选用较整齐的表面尺寸砌块作为角隅石及镶面石，相对长和短的石块交错铺在同一层。并和帮衬石或腹石交错锁结。f 石块松动或砌缝开裂，应将砌块提撬起，将垫层与砌缝砂浆清扫干净，然后将砌块重铺在新砂浆上。g 砌筑表面要求平整，美观无大凹凸感，砂浆饱满，各部分尺寸符合要求，截水沟LJ-003 清理坡面测量放样截水沟开挖清理基础浆砌片石砌筑编辑版 word 出水口附近采用 7.5# 浆砌片石铺砌， 以防止冲刷， 勾缝采用凸缝， 并根据片石砌筑的形状进行勾缝；砌筑时洒水，养生，并不少于14 天的砂浆养护。三. 质量措施4.1 从保证质量的组织措施、管理措施和控制措施入手，在各工序上严格把关，从根本上保证工程质量目标的实现。4.2 明确质量管理职责，建立质量负责制。4.3 ...
