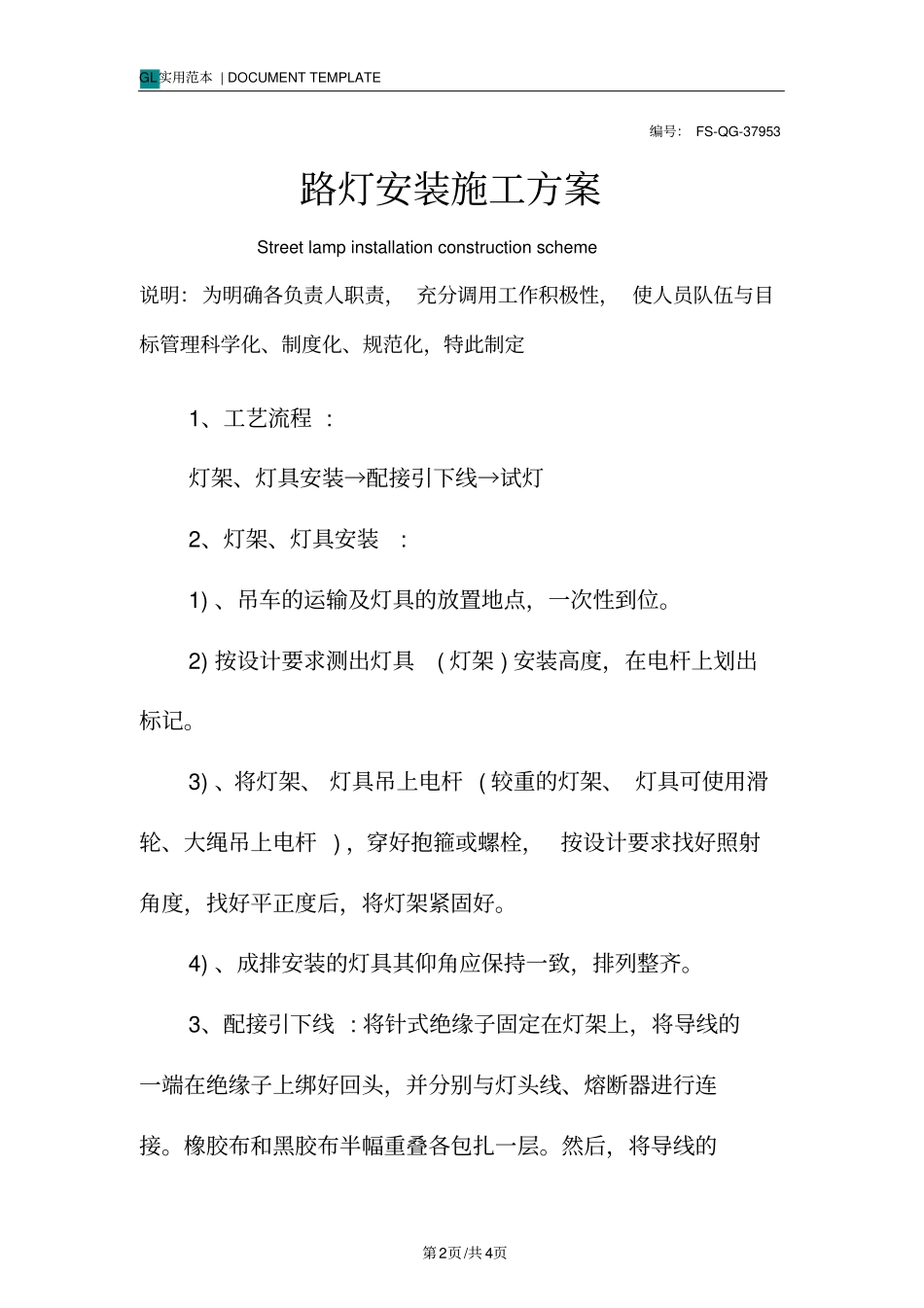

整体解决方案系列路灯安装施工方案（标准、完整、实用、可修改）GL实用范本 | DOCUMENT TEMPLATE 第2页/共 4页编号： FS-QG-37953路灯安装施工方案Street lamp installation construction scheme 说明：为明确各负责人职责， 充分调用工作积极性， 使人员队伍与目标管理科学化、制度化、规范化，特此制定1、工艺流程 : 灯架、灯具安装→配接引下线→试灯2、灯架、灯具安装: 1) 、吊车的运输及灯具的放置地点，一次性到位。2) 按设计要求测出灯具( 灯架 ) 安装高度，在电杆上划出标记。3) 、将灯架、 灯具吊上电杆 ( 较重的灯架、 灯具可使用滑轮、大绳吊上电杆 ) ，穿好抱箍或螺栓， 按设计要求找好照射角度，找好平正度后，将灯架紧固好。4) 、成排安装的灯具其仰角应保持一致，排列整齐。3、配接引下线 : 将针式绝缘子固定在灯架上，将导线的一端在绝缘子上绑好回头，并分别与灯头线、熔断器进行连接。橡胶布和黑胶布半幅重叠各包扎一层。然后，将导线的GL实用范本 | DOCUMENT TEMPLATE 第3页/共 4页另一端拉紧，并与路灯干线背扣后进行缠绕连接。4、灯具的相线应装有熔断器，且相线应接螺口灯头的中心端子。5、线与路灯干线连接点距杆中心应为400~600mm，且两侧对称一致。6、引下线凌空段不应有接头，长度不应超过4m，超过时应加装固定点或使用钢管引线。7、导线进出灯架处应套软塑料管，并做防水弯。8、试灯 : 全部安装工作完毕后，送电、试灯，并进一步调整灯具的照射角度。( 四) 、质量标准1、保证项目 : 1) 、灯架、灯具、金具的规格、型号、质量必须符合设计要求。导线连接必须紧密、牢固。2) 、检验方法 : 观察检查和检查送电试验调整记录。2、基本项目1) 、黑色金属金具零件防腐保护完整。2) 、检验方法 : 观察检查。GL实用范本 | DOCUMENT TEMPLATE 第4页/共 4页3) 、灯位正确、固定牢靠，杆上路灯的引线应拉紧。灯具清洁，成排安装的排列整齐。4) 、检验方法 : 观察检查。( 五) 、成品保护灯具安装后，应防止碰撞。( 六) 、应注意的质量问题1、引下线松弛。 引下线与干线连接处未背扣或杆上操作时碰撞引下线。2、灯具照射角度不准确。灯架安装固定不牢固，使灯臂横向位移或下倾。( 七) 、质量记录1、灯具、 针式绝缘子、 绝缘导线等产品出厂质量证明。2、电杆上路灯安装工程预检、自检记录。3、设计变更洽商记录、竣工图。4、架空线路和杆上电气设备安装分项工程质量检验评定记录。请输入您公司的名字Foonshion Design Co., Ltd
