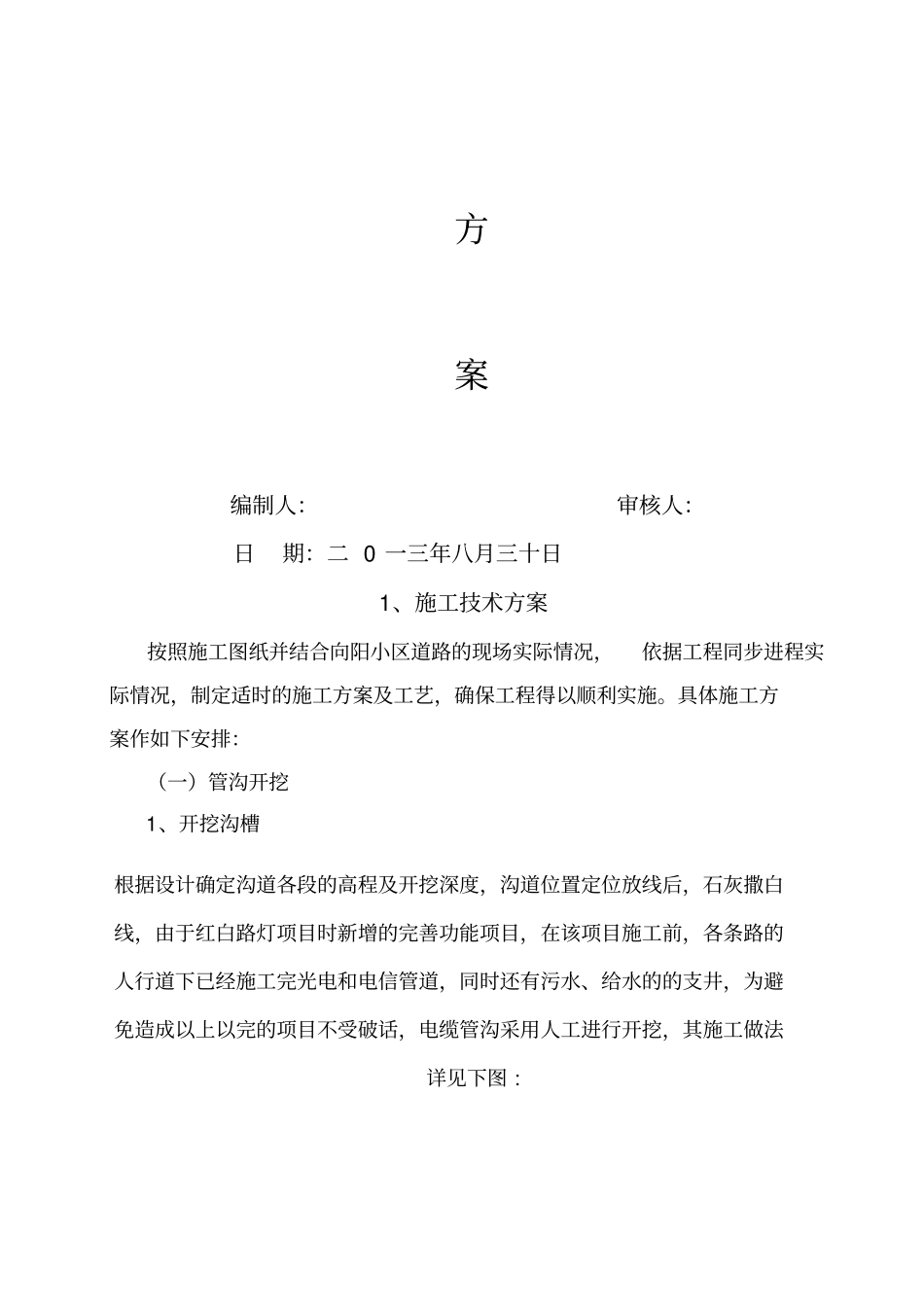

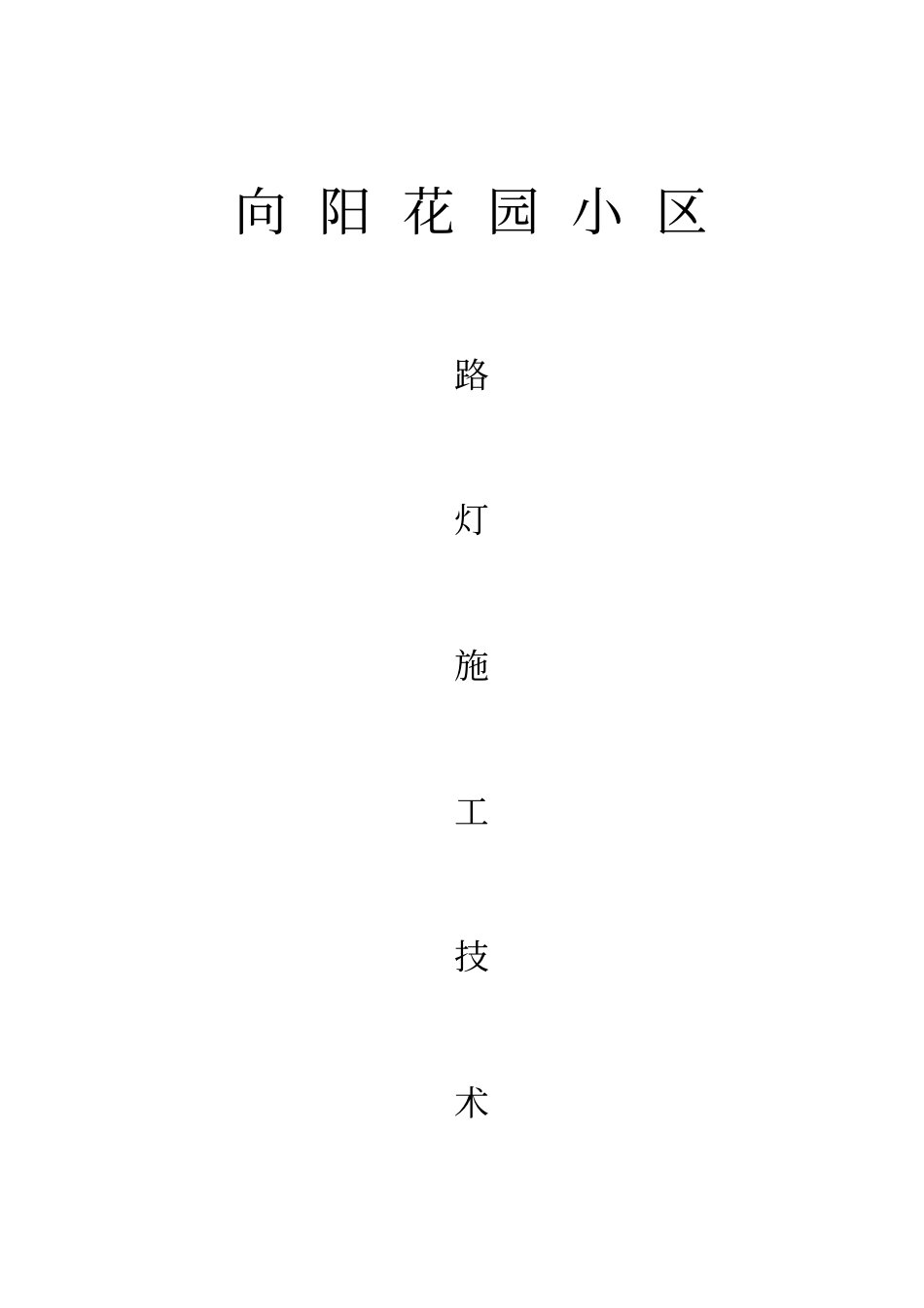

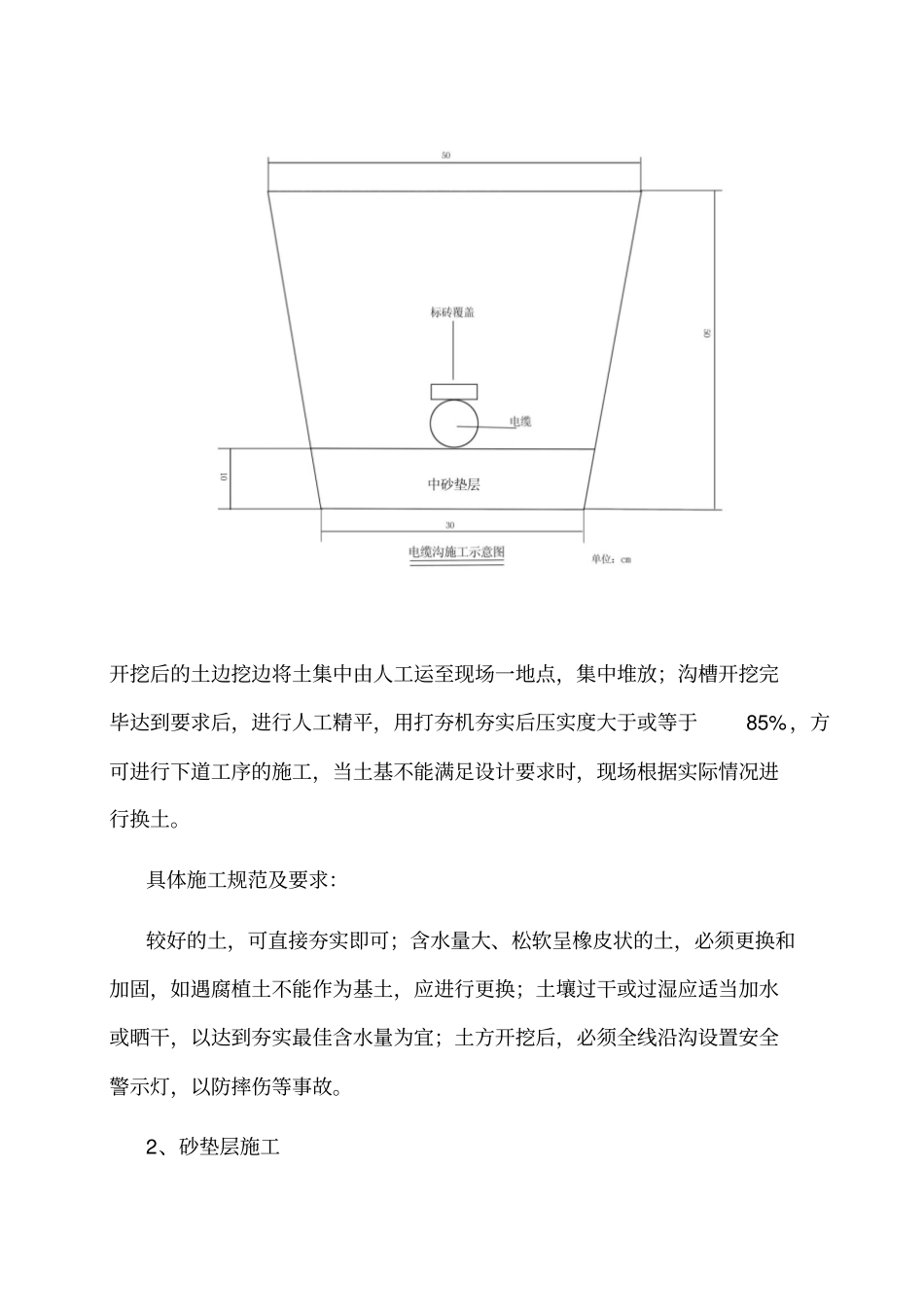

向 阳 花 园 小 区路灯施工技术方案编制人：审核人：日期：二 0 一三年八月三十日1、施工技术方案按照施工图纸并结合向阳小区道路的现场实际情况，依据工程同步进程实际情况，制定适时的施工方案及工艺，确保工程得以顺利实施。具体施工方案作如下安排：（一）管沟开挖1、开挖沟槽根据设计确定沟道各段的高程及开挖深度，沟道位置定位放线后，石灰撒白线，由于红白路灯项目时新增的完善功能项目，在该项目施工前，各条路的人行道下已经施工完光电和电信管道，同时还有污水、给水的的支井，为避免造成以上以完的项目不受破话，电缆管沟采用人工进行开挖，其施工做法详见下图 : 开挖后的土边挖边将土集中由人工运至现场一地点，集中堆放；沟槽开挖完毕达到要求后，进行人工精平，用打夯机夯实后压实度大于或等于85%，方可进行下道工序的施工，当土基不能满足设计要求时，现场根据实际情况进行换土。具体施工规范及要求：较好的土，可直接夯实即可；含水量大、松软呈橡皮状的土，必须更换和加固，如遇腐植土不能作为基土，应进行更换；土壤过干或过湿应适当加水或晒干，以达到夯实最佳含水量为宜；土方开挖后，必须全线沿沟设置安全警示灯，以防摔伤等事故。2、砂垫层施工砂垫层按 100 厚进行铺设，采用打夯机进行夯实，宽度不小于设计宽度。3、路灯基座施工采用人工开挖，深度为人行道顶面高度以下1.2 米，宽度为 0.8 米，采用路灯厂家定做的专用钢筋笼和底盘基座，人工调平固定后，采用C30 混凝土原槽浇注。（一）电缆敷设电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》（GB50168-92 ）的要求施工。电缆施工内容为：穿管器穿管敷设、剥切制作接头，引入灯具接线，做标记，接地检测等。电缆敷设包括：测量位置、敷设增强塑料管电缆，埋标识桩、接地检测等内容。穿电缆在用穿管器的敷设中， 注意不能拉紧， 要敷设前要检查管内是否通顺无杂物，管口无毛刺，一旦出现异常情况，要及时处理，在敷设完成后要做好端头。电缆的中间接头按标准的干包接头做法施工，做到接头牢固可靠，并尽量减少中间接头。对预埋￠ 50 波纹管管道进行检查，对电缆检验，检验用500 伏兆欧表测量，绝缘电阻不低于10 兆欧，电缆弯曲半径不小于规定，从手孔井至各灯具之间的管内电缆敷设、进入控制箱、配电箱的终端头应有记载电缆规格、型号、线路名称、回路等的电缆指示牌。在地下管内的电缆不得有接头或伤痕，电缆穿管后，管土用绝缘布包...
