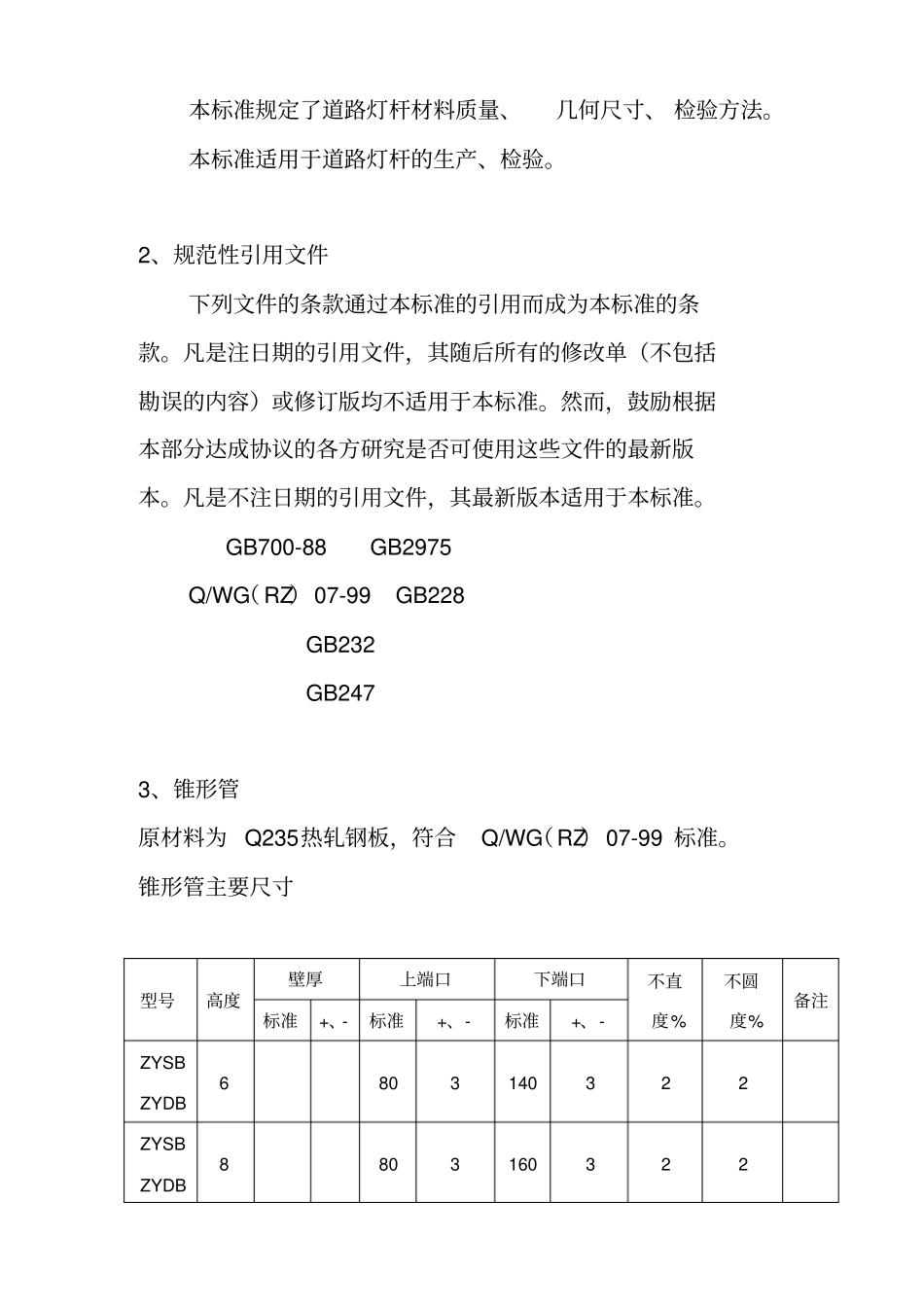

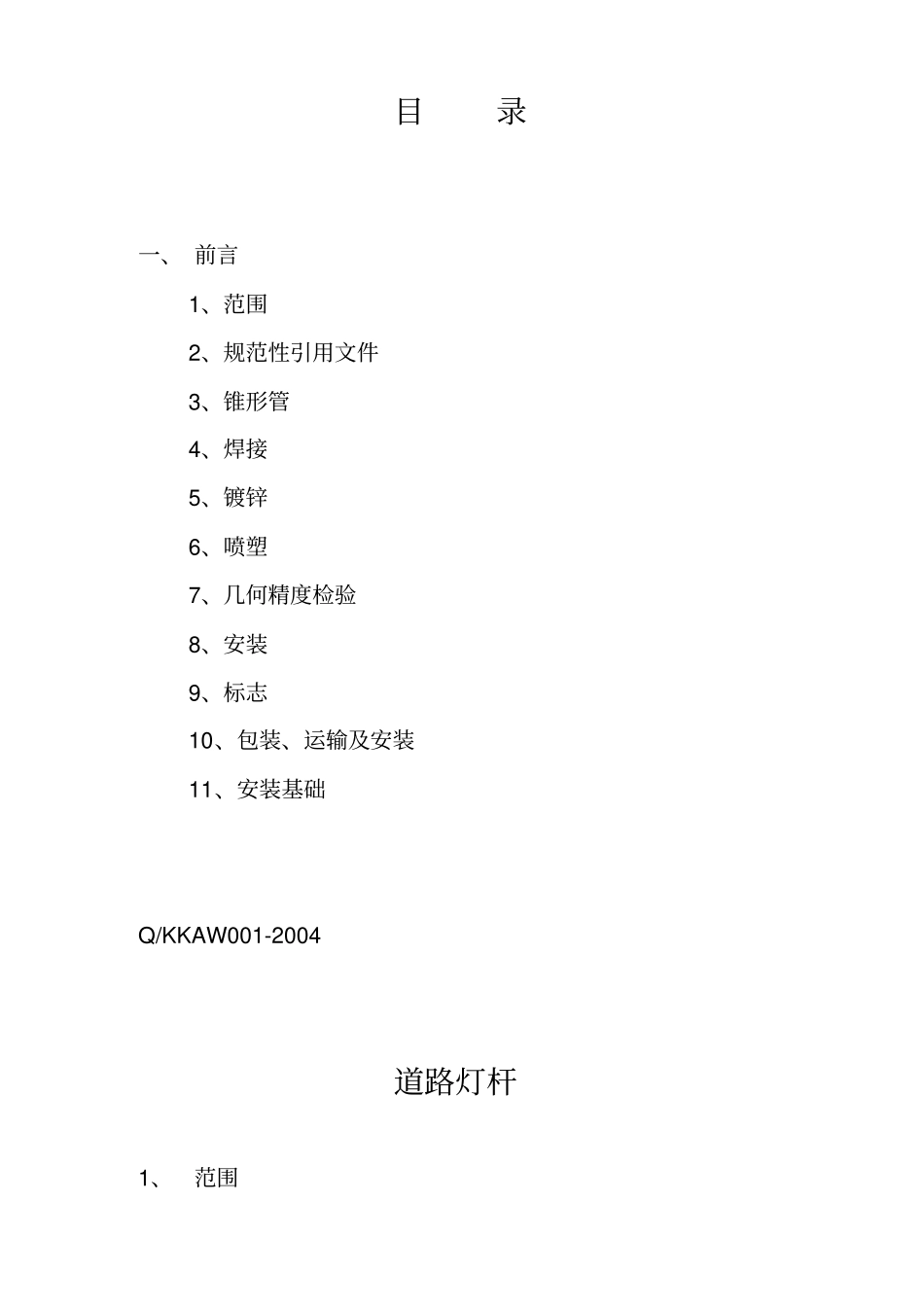

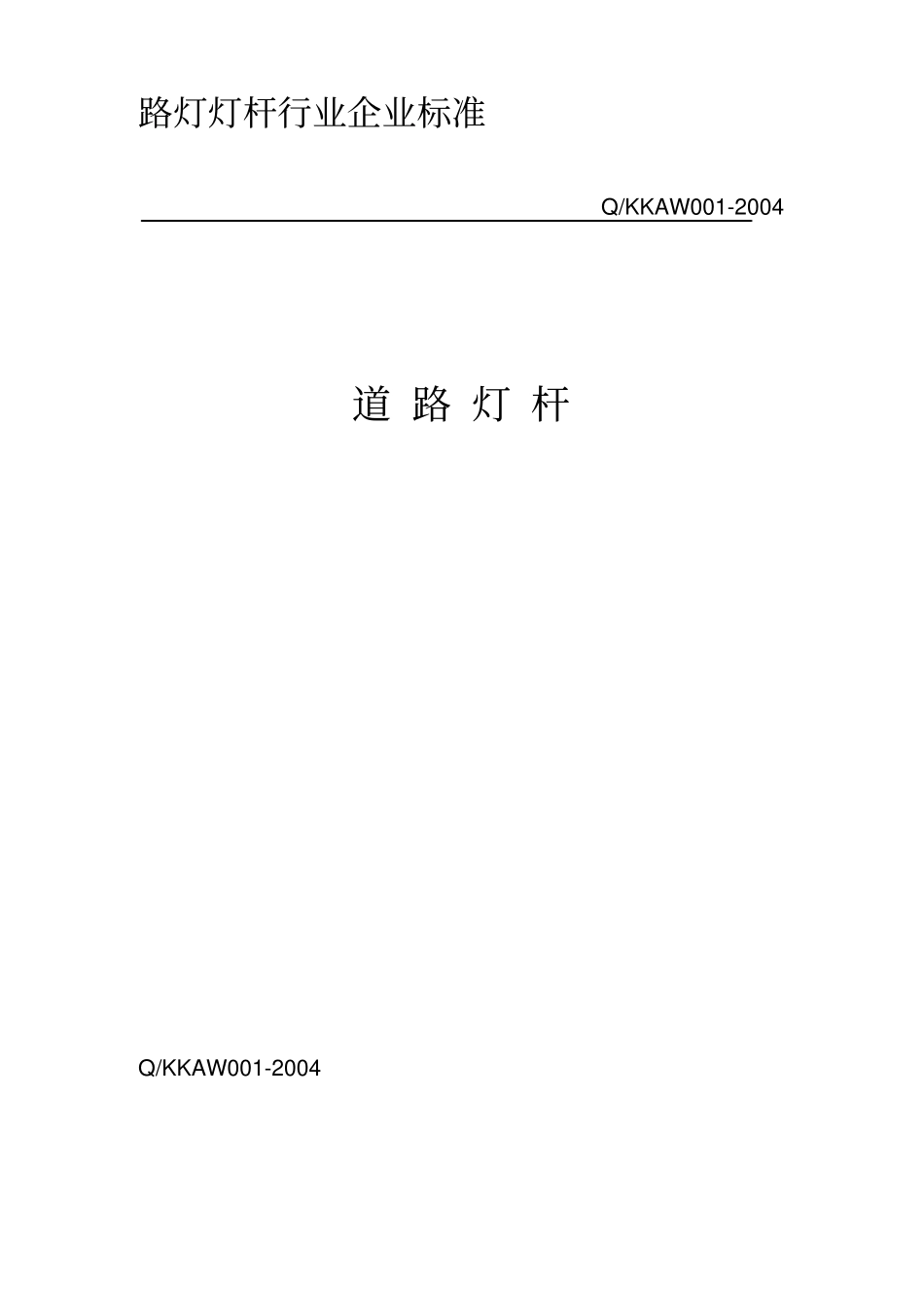

路灯灯杆行业企业标准Q/KKAW001-2004道 路 灯 杆Q/KKAW001-2004目录一、 前言1、范围2、规范性引用文件3、锥形管4、焊接5、镀锌6、喷塑7、几何精度检验8、安装9、标志10、包装、运输及安装11、安装基础Q/KKAW001-2004道路灯杆1、范围本标准规定了道路灯杆材料质量、几何尺寸、 检验方法。本标准适用于道路灯杆的生产、检验。2、规范性引用文件下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB700-88 GB2975Q/WG（ RZ）07-99 GB228 GB232 GB247 3、锥形管原材料为 Q235热轧钢板，符合Q/WG（RZ） 07-99 标准。锥形管主要尺寸型号高度壁厚上端口下端口不直度%不圆度%备注标准+、-标准+、-标准+、-ZYSBZYDB6803140322ZYSBZYDB8803160322ZYSBZYDB93803180322ZYSBZYDB12753195322ZYSBZYDB144805210522ZYG2482005600522ZYG30123005750522底座尺寸型号高度长度宽度厚度螺孔Φ中心孔Ф备注标准+、-标准+、-标准+、-ZYDBZYSB6-83003300316120×40150ZYDBZYSB9-1010-12320400332040031618124×5026×54180-200ZYDBZYSB144003400320128×60210YGG248005800532×60600YGG30120051200540×70800字母表示DB-单臂 SB-双臂 GG-高杆4、焊接焊接锥形管采用自动埋弧焊接。焊接要求表面光洁，焊缝饱满，焊缝高出表面不大于2mm。5、镀锌采用热浸式镀锌镀层均匀，厚度不小于0.06mm。6、喷塑采用静电喷塑粉，燃油热风炉固化。喷塑前对镀锌杆全面打磨，使之平整、光洁。喷层均匀、牢固，喷涂厚度不小于0.06mm。7、几何精度检验序号简图检测项目公差检测工具检测方法P1不直度2%直尺平 台 上 用 顶 针顶起锥形 1/3 部位 ， 用 直 尺 测验。序号简图检测项目公差检测工具检测方法P2不圆度2%卡尺模板锥管成型后，用油 标 卡 尺 及 模板 分 段 检 测 锥管圆度。8、安装6-8 米灯杆地笼直径不小于Φ ，深。12 米以下灯杆螺杆直径 M20×4 根，用 30×3 扁钢连成整体并用δ=3钢板定位，用#字形扁钢将地笼固定，然后捣制混凝土。安装必须牢固，接地线路稳妥、可靠。9、标志产品完工后装订产品标牌。标牌注明厂名、产品名称、出厂日期、地址、联系电话。10、包装、运输及储存电杆采用包装纸、塑料袋、草绳或按客...
