路由交换试题

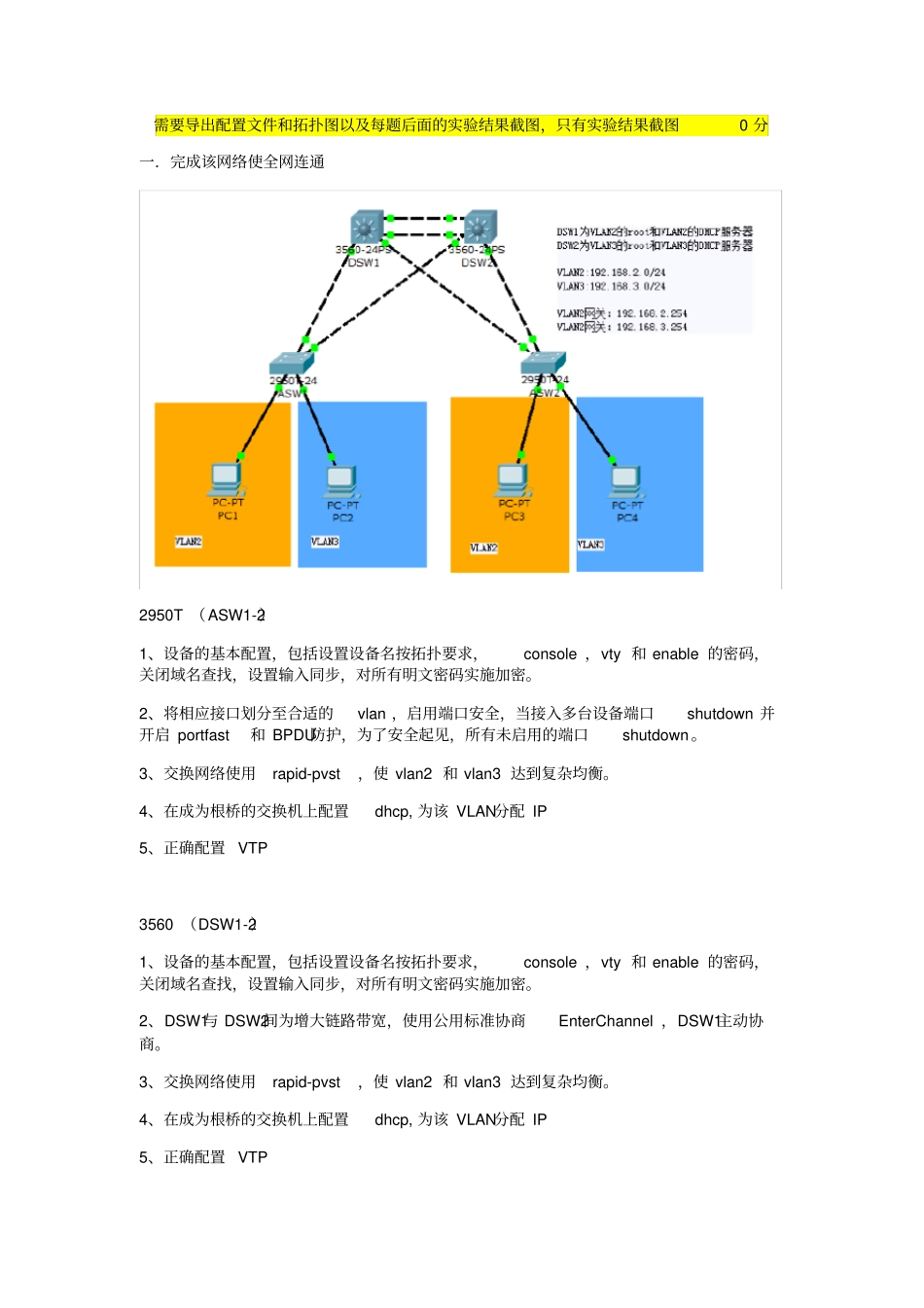

路由交换试题_第1页
1/6

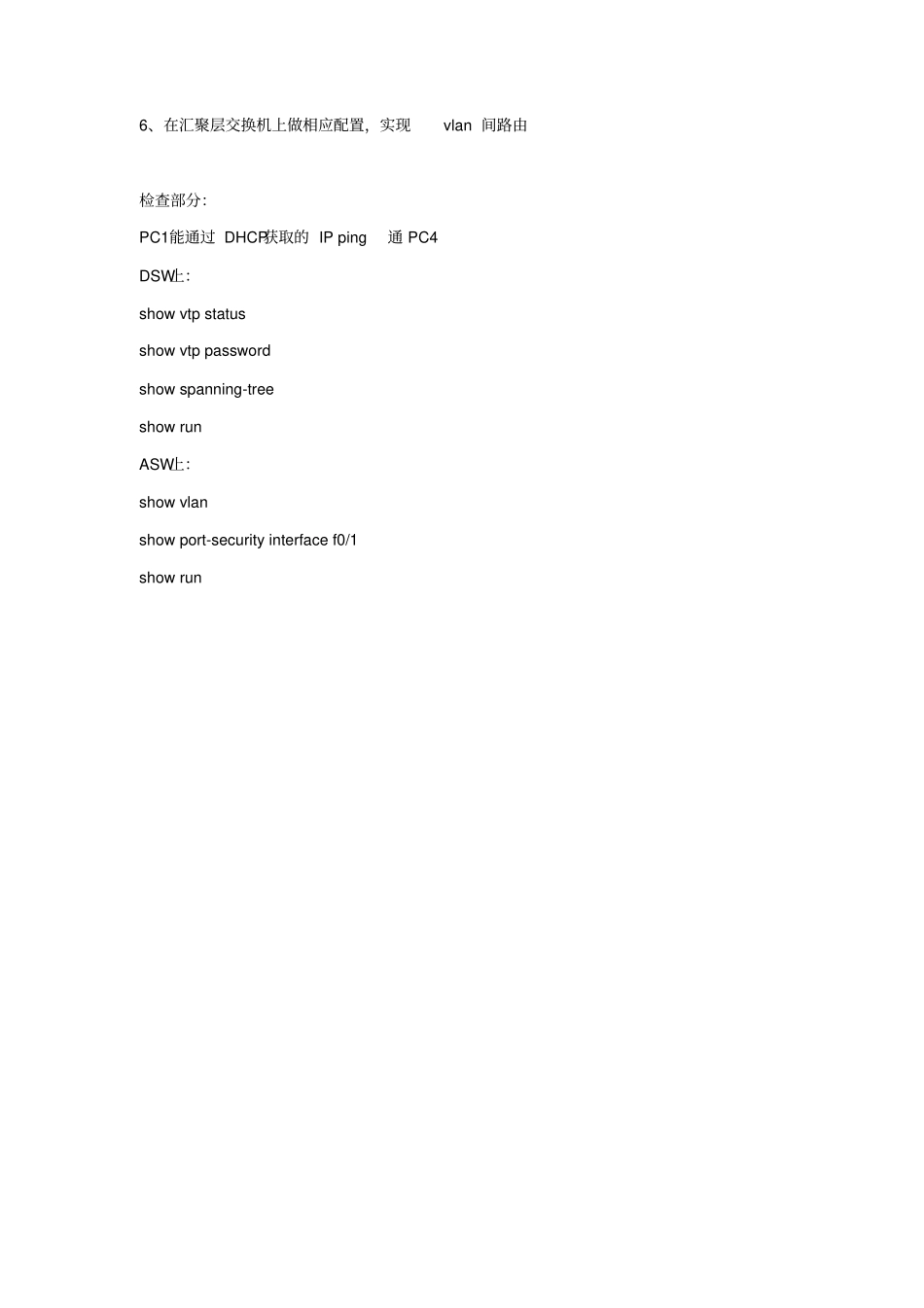

路由交换试题_第2页
2/6

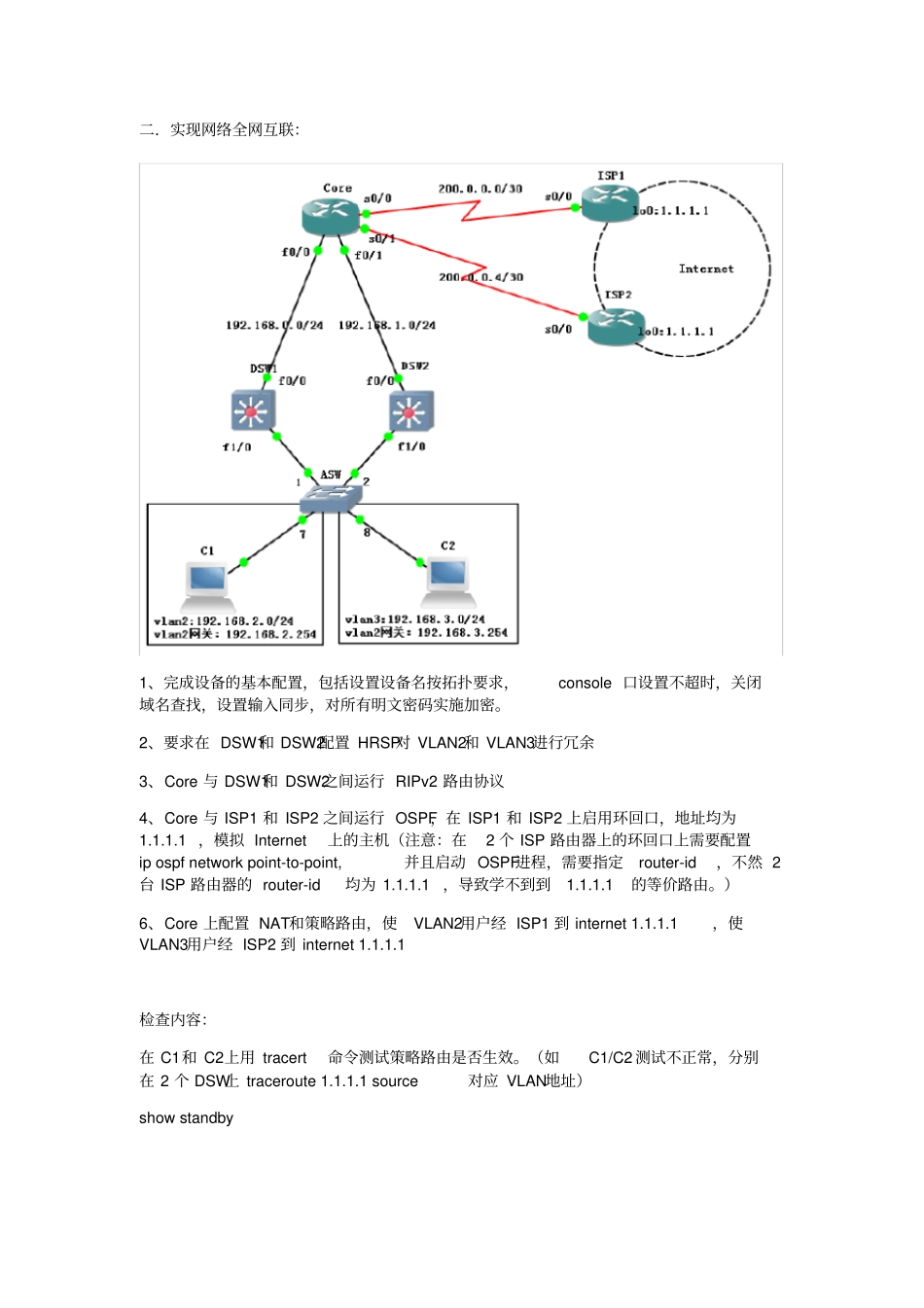

路由交换试题_第3页
3/6
需要导出配置文件和拓扑图以及每题后面的实验结果截图,只有实验结果截图0 分一.完成该网络使全网连通2950T (ASW1-2)1、设备的基本配置,包括设置设备名按拓扑要求,console ,vty 和 enable 的密码,关闭域名查找,设置输入同步,对所有明文密码实施加密。2、将相应接口划分至合适的vlan ,启用端口安全,当接入多台设备端口shutdown 并开启 portfast和 BPDU防护,为了安全起见,所有未启用的端口shutdown 。3、交换网络使用rapid-pvst,使 vlan2 和 vlan3 达到复杂均衡。4、在成为根桥的交换机上配置dhcp, 为该 VLAN分配 IP 5、正确配置VTP 3560 (DSW1-2)1、设备的基本配置,包括设置设备名按拓扑要求,console ,vty 和 enable 的密码,关闭域名查找,设置输入同步,对所有明文密码实施加密。2、DSW1与 DSW2间为增大链路带宽,使用公用标准协商EnterChannel ,DSW1主动协商。3、交换网络使用rapid-pvst,使 vlan2 和 vlan3 达到复杂均衡。4、在成为根桥的交换机上配置dhcp, 为该 VLAN分配 IP 5、正确配置VTP 6、在汇聚层交换机上做相应配置,实现vlan 间路由检查部分:PC1能通过 DHCP获取的 IP ping 通 PC4 DSW上:show vtp status show vtp password show spanning-tree show run ASW上:show vlan show port-security interface f0/1 show run 二.实现网络全网互联:1、完成设备的基本配置,包括设置设备名按拓扑要求,console 口设置不超时,关闭域名查找,设置输入同步,对所有明文密码实施加密。2、要求在 DSW1和 DSW2配置 HRSP对 VLAN2和 VLAN3进行冗余3、Core 与 DSW1和 DSW2之间运行 RIPv2 路由协议4、Core 与 ISP1 和 ISP2 之间运行 OSPF,在 ISP1 和 ISP2 上启用环回口,地址均为1.1.1.1 ,模拟 Internet上的主机(注意:在2 个 ISP 路由器上的环回口上需要配置ip ospf network point-to-point,并且启动 OSPF进程,需要指定router-id,不然 2台 ISP 路由器的 router-id均为 1.1.1.1,导致学不到到1.1.1.1的等价路由。)6、Core 上配置 NAT和策略路由,使VLAN2用户经 ISP1 到 internet 1.1.1.1,使VLAN3用户经 ISP2 到 internet 1.1.1.1 检查内容:在 C1和 C2上用 tracert命令测试策略路由是否生效。(如C1/C2 测试不正常,分别在 2 个 DSW上 traceroute 1.1.1.1 source 对应 VLAN地址)show standby...
