路面标志标线施工方案汇编

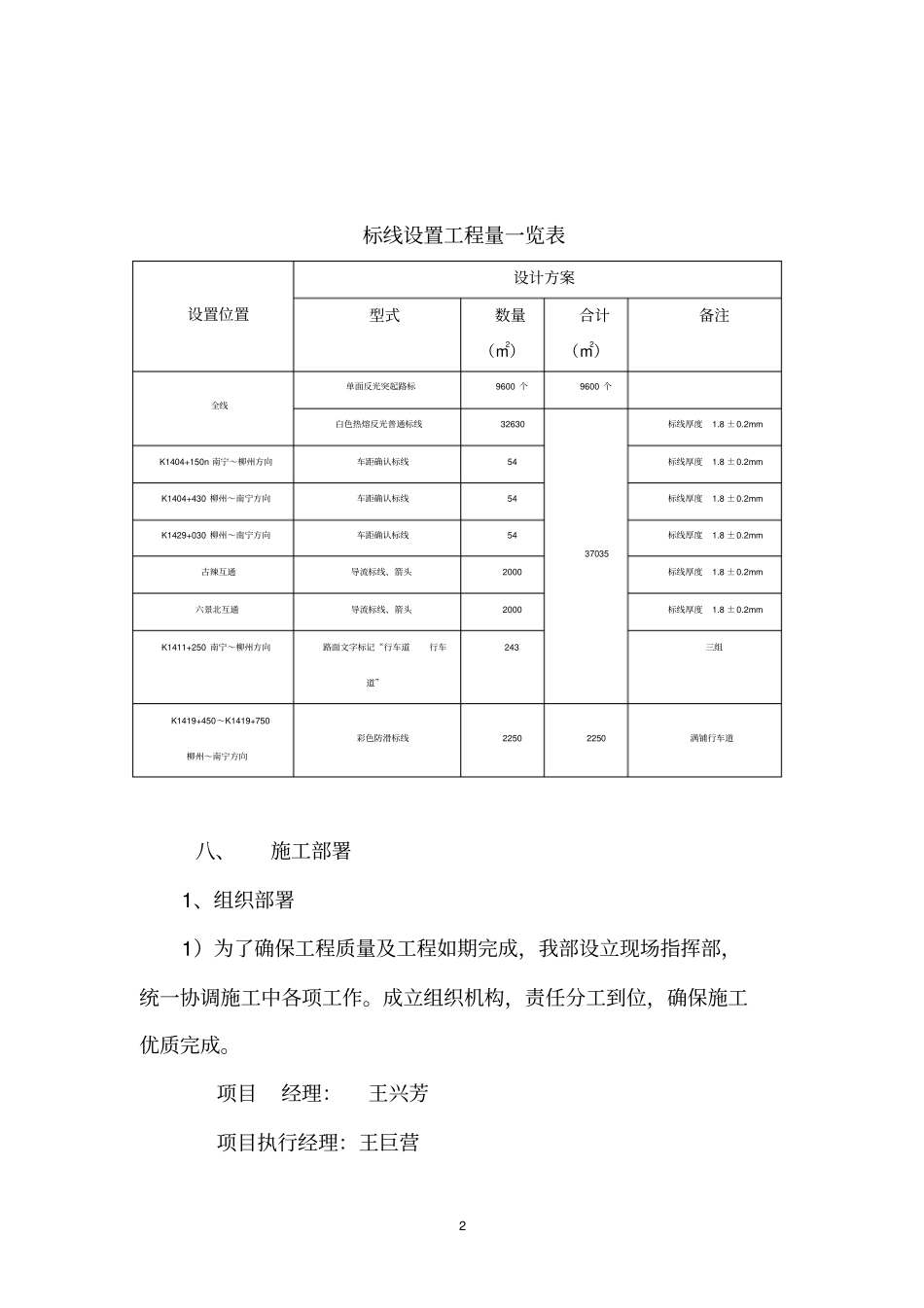

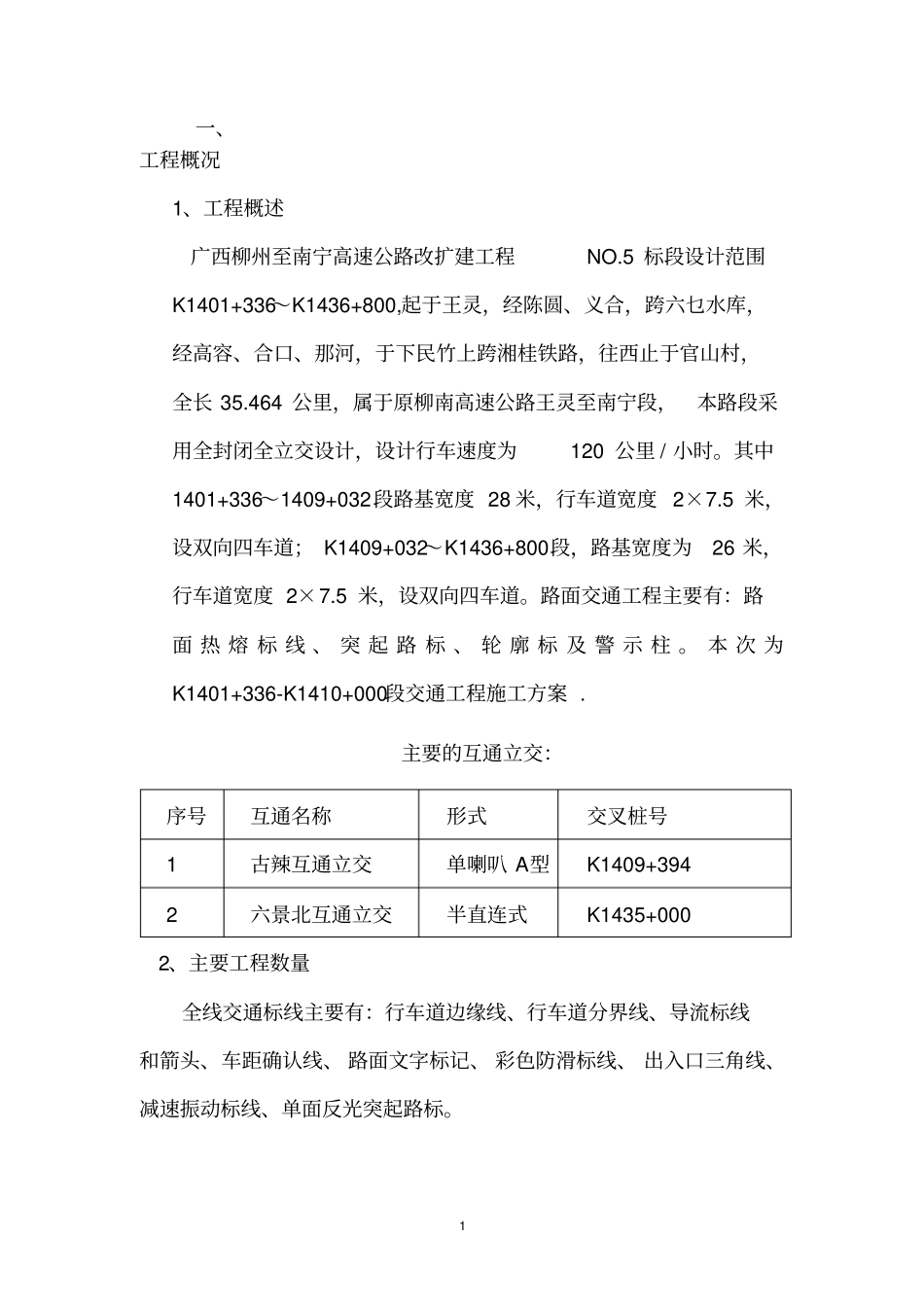

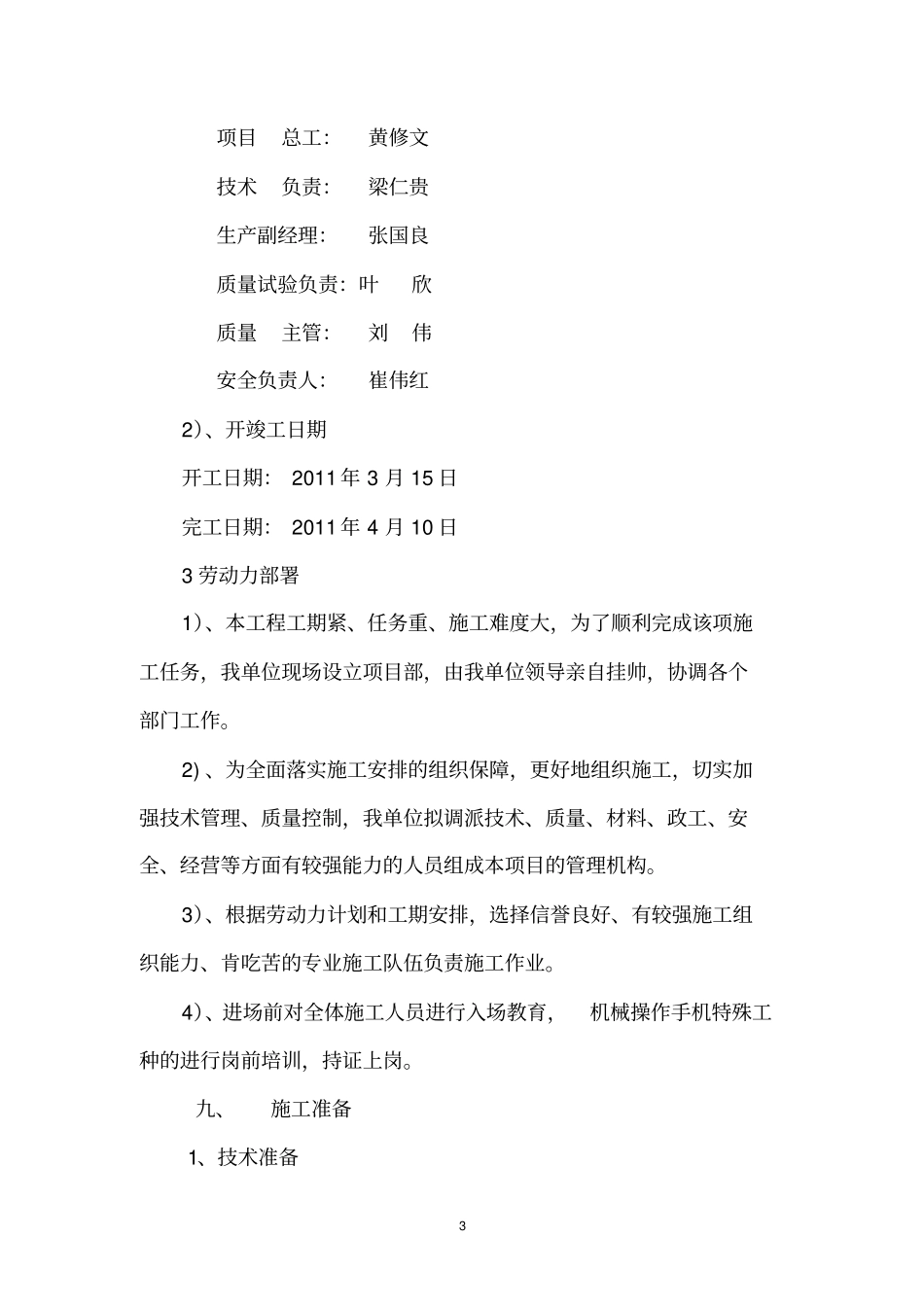

1 一、工程概况1、工程概述广西柳州至南宁高速公路改扩建工程NO.5 标段设计范围K1401+336～K1436+800,起于王灵，经陈圆、义合，跨六乜水库，经高容、合口、那河，于下民竹上跨湘桂铁路，往西止于官山村，全长 35.464 公里，属于原柳南高速公路王灵至南宁段，本路段采用全封闭全立交设计，设计行车速度为120 公里 / 小时。其中1401+336～1409+032段路基宽度 28 米，行车道宽度 2×7.5 米，设双向四车道； K1409+032～K1436+800段，路基宽度为26 米，行车道宽度 2×7.5 米，设双向四车道。路面交通工程主要有：路面 热 熔 标 线 、 突 起 路 标 、 轮 廓 标 及 警 示 柱 。 本 次 为K1401+336-K1410+000段交通工程施工方案 . 主要的互通立交：序号互通名称形式交叉桩号1 古辣互通立交单喇叭 A型K1409+394 2 六景北互通立交半直连式K1435+000 2、主要工程数量全线交通标线主要有：行车道边缘线、行车道分界线、导流标线和箭头、车距确认线、 路面文字标记、 彩色防滑标线、 出入口三角线、减速振动标线、单面反光突起路标。2 标线设置工程量一览表设置位置设计方案型式数量（m2）合计（m2）备注全线单面反光突起路标9600 个9600 个白色热熔反光普通标线32630 37035 标线厚度1.8 ±0.2mm K1404+150n 南宁～柳州方向车距确认标线54 标线厚度1.8 ±0.2mm K1404+430 柳州～南宁方向车距确认标线54 标线厚度1.8 ±0.2mm K1429+030 柳州～南宁方向车距确认标线54 标线厚度1.8 ±0.2mm 古辣互通导流标线、箭头2000 标线厚度1.8 ±0.2mm 六景北互通导流标线、箭头2000 标线厚度1.8 ±0.2mm K1411+250 南宁～柳州方向路面文字标记“行车道行车道”243 三组K1419+450～K1419+750 柳州～南宁方向彩色防滑标线2250 2250 满铺行车道八、施工部署1、组织部署1）为了确保工程质量及工程如期完成，我部设立现场指挥部，统一协调施工中各项工作。成立组织机构，责任分工到位，确保施工优质完成。项目经理：王兴芳项目执行经理：王巨营3 项目总工：黄修文技术负责：梁仁贵生产副经理：张国良质量试验负责：叶欣质量主管：刘伟安全负责人：崔伟红2）、开竣工日期开工日期： 2011 年 3 月 15 日完工日期： 2011 年 4 月 10 日3 劳动力部署1）、本工程工期紧、任务重、施工难度大，为了顺利完成该项施工任务，我单位现场设立项目部，由我单位领导亲自挂帅，协调各个部门工作。2...
