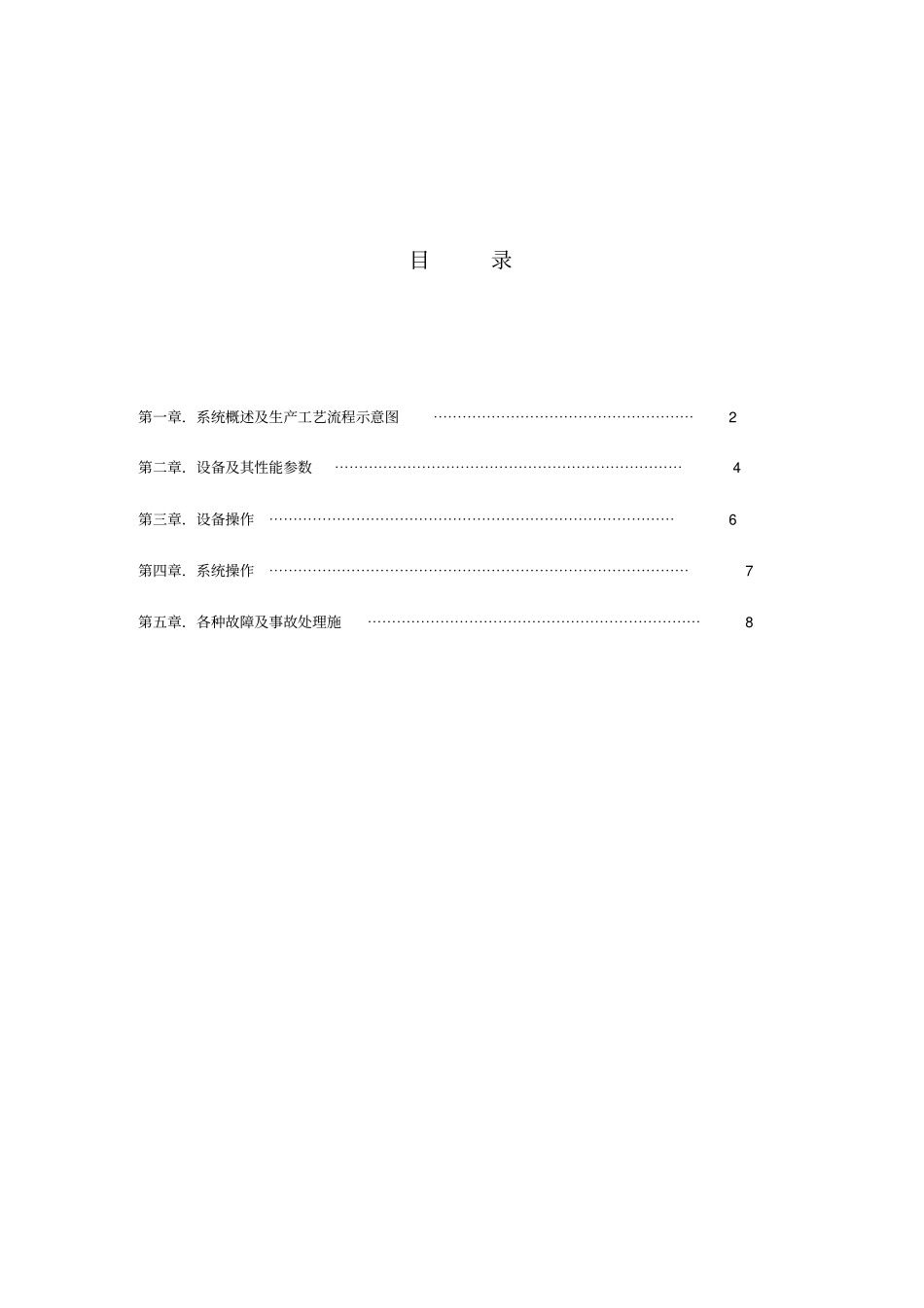

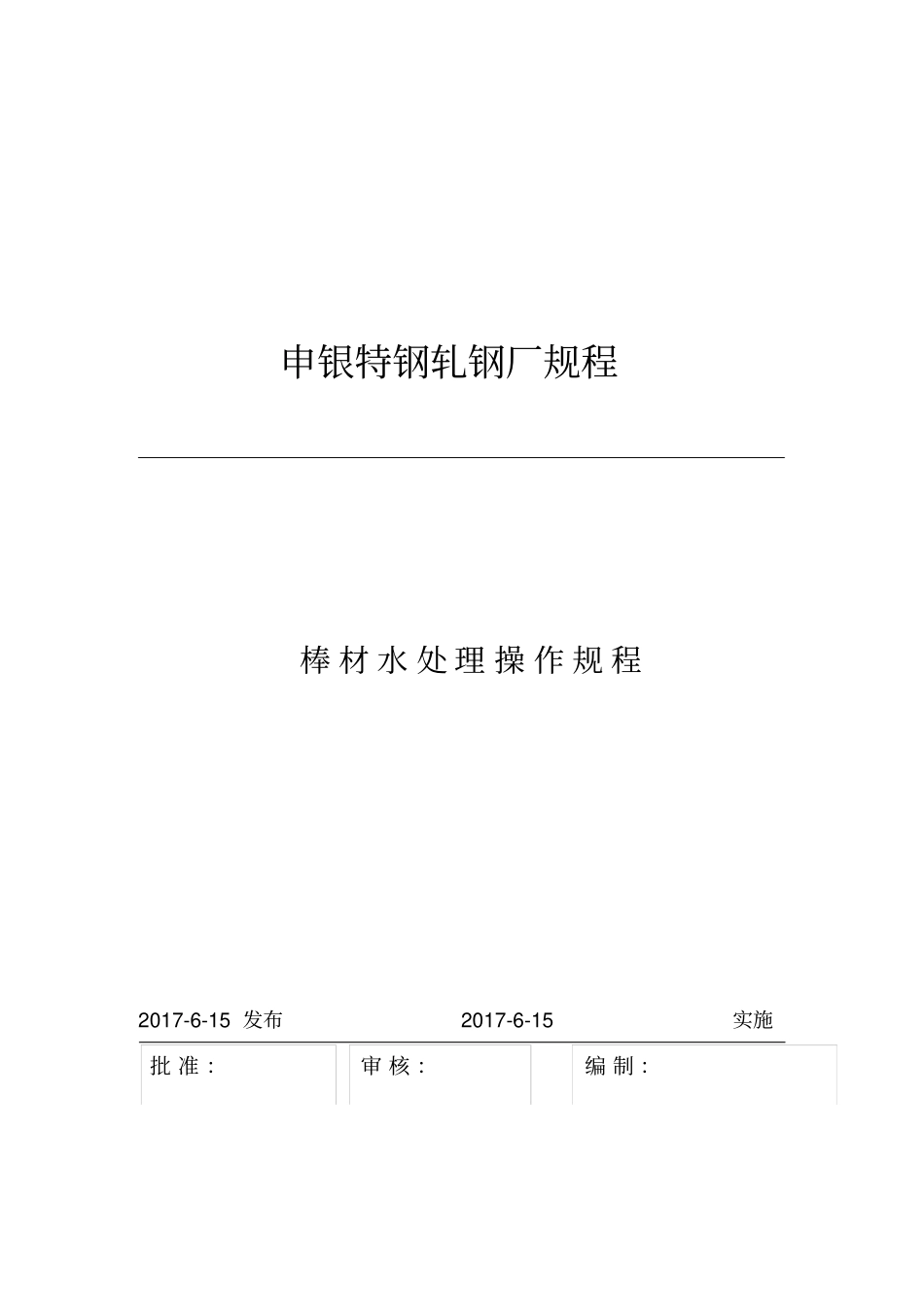

申银特钢轧钢厂规程2017-6-15 发布 2017-6-15 实施棒 材 水 处 理 操 作 规 程批 准 ：审 核 ：编 制 ：目录第一章．系统概述及生产工艺流程示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 第二章．设备及其性能参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 第三章．设备操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 第四章．系统操作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 第五章．各种故障及事故处理施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 第一章系统概述及生产工艺流程示意图1 系统概述本厂水处理工艺包括：净环水系统、浊环水系统、穿水系统。主要服务于棒材热送轧钢的正常运行。水处理主要的建筑及构筑物有：循环水泵房、一次沉淀池、平流池、浊环冷水池、浊环热水池、浊环冷却塔、净环水池、净环冷却塔。1 ．1 生产供水系统生产供水系统是从厂区管网给轧钢厂各个储水设施进行补水的供水管路，主要用于加热炉软水站的生水补充（一类水）、净浊环水池的补充（一类水）。1 ．2 循环供水系统循环水供水系统包括净环水系统、浊环水系统、穿水系统。1 ．2 ．1 净环水系统净环水系统按照区域划分两部分：A 线净环水系统和B 线净环水系统。两套净环水系统共用 3 台净环水泵，共用同一水池，共用一套净环水冷却塔。A 线净环水系统功能是分别供给A 线加热炉软水系统、A 线加热炉风机冷却系统、A线加热炉后炉梁和出入炉辊道冷却系统、A 线轧机和飞剪电机冷却系统、A 线液压系统、 A线稀油润滑系统、A 线冷床升降裙板拉杆等设备，进行设备的间接冷却降温。B 线净环水系统功能是分别供给B 线加热炉软水系统、B 线加热炉风机冷却系统、B 线加热炉后炉梁和出入炉辊道冷却系统、B 线轧机和飞剪电机冷却系统、B 线液压系统、 B 线稀油润滑系统、B 线冷床升降裙板拉杆等设备，进行设备的间接冷却降温。图A、B 线净环水系统流程示意图净循环水池3 台净环泵A 线净环系统净循环冷却塔合格净环水B 线净环系统1 ．2 ．2 浊环水系统浊环水系统的功能是向轧钢车间提供浊环冷却水。供水点有：各轧机轧辊、活套、导卫等。浊环水系统按照区域划分两部分：A 线浊环水系统和B 线浊环水系统。两套浊环水系统共用3 台浊环水泵，共用一次沉淀池、平流池、浊环冷水池、浊环热水池，共用一套浊环水冷却塔。 A 线浊环系统，供水点有A 线轧机...
