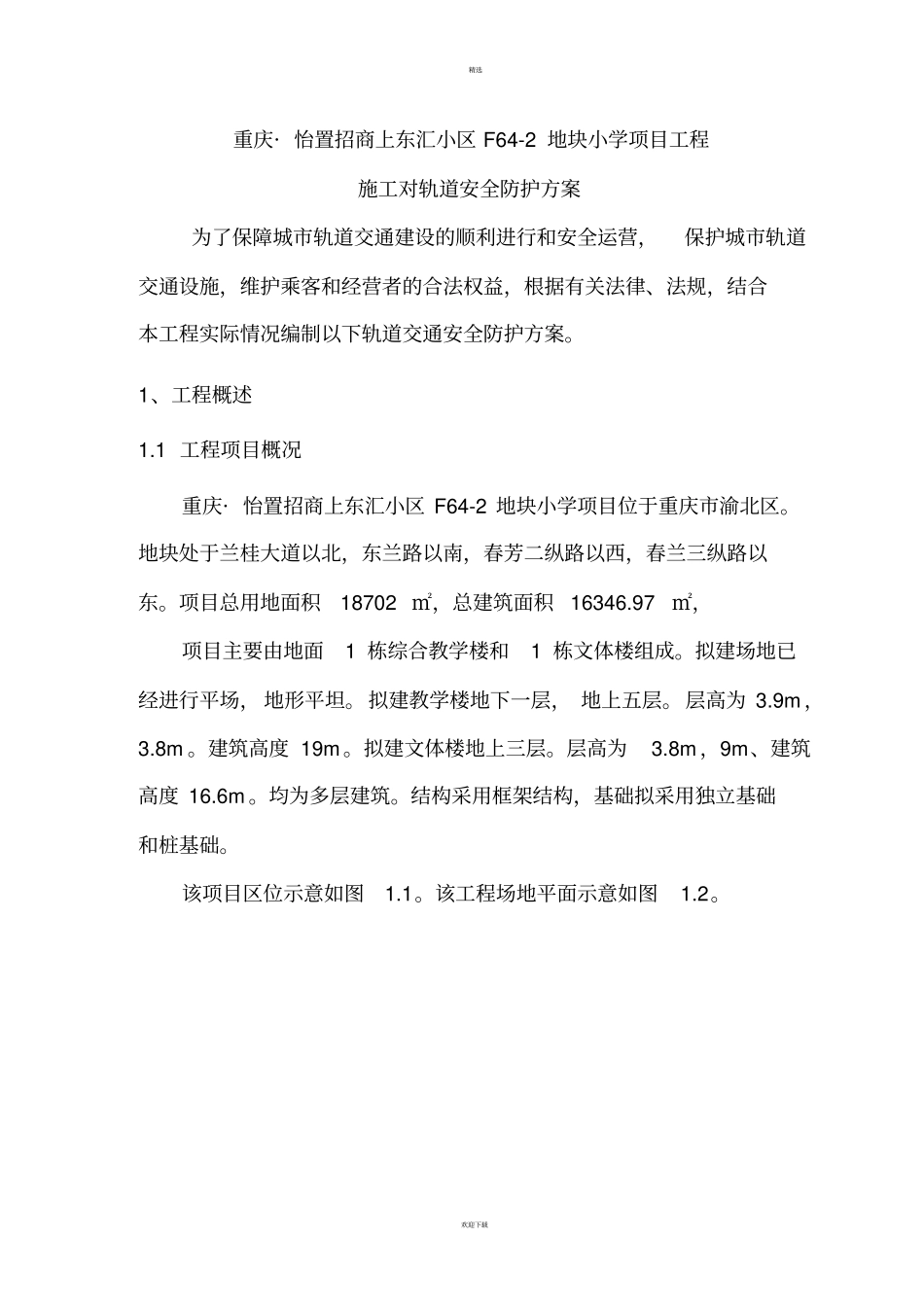

精选欢迎下载重庆· 怡置招商上东汇小区 F64-2 地块小学项目工程施工对轨道安全防护方案为了保障城市轨道交通建设的顺利进行和安全运营，保护城市轨道交通设施，维护乘客和经营者的合法权益，根据有关法律、法规，结合本工程实际情况编制以下轨道交通安全防护方案。1、工程概述1.1 工程项目概况重庆· 怡置招商上东汇小区 F64-2 地块小学项目位于重庆市渝北区。地块处于兰桂大道以北，东兰路以南，春芳二纵路以西，春兰三纵路以东。项目总用地面积18702 ㎡，总建筑面积16346.97 ㎡，项目主要由地面1 栋综合教学楼和1 栋文体楼组成。拟建场地已经进行平场， 地形平坦。拟建教学楼地下一层， 地上五层。层高为 3.9m ，3.8m 。建筑高度 19m 。拟建文体楼地上三层。层高为3.8m ，9m、建筑高度 16.6m 。均为多层建筑。结构采用框架结构，基础拟采用独立基础和桩基础。该项目区位示意如图1.1。该工程场地平面示意如图1.2。精选欢迎下载图 1.1 项目区位示意图精选欢迎下载图 1.2 项目平面示意图1.2 轨道交通概况重庆市轨道交通9 号线二期工程从回兴站起至花石沟站后折返，本项目地块位于重庆市轨道交通9 号线二期工程中央公园东站到兰桂大道站区间。1.3 该项目与轨道交通9 线关系1.3.1 总平面位置关系拟建项目场地中有轨道交通9 号线（规划线路）穿过。该区段轨道走向为由东南向西北走向，规划线路正好位于拟建教学楼与拟建文体楼精选欢迎下载之间。其中拟建教学楼与拟建文体楼位于轨道交通九号线50 米控制保护区范围内。九号线受该项目影响范围为兰桂大道至中央公园东站区间，里程区间为 AK35+379~ AK35+526 ，长约 147 米。该项目拟建建筑物与轨道相对关系如图 1.3 所示。图 1.3 该项目与轨道交通平面位置关系图1.3.2 该项目与轨道工程的建设时序业主安排本学校将于2017 年 9 月建成并投入使用。根据轨道公司提供的重庆市轨道交通9 号线工程（二期）中央公园东站到兰桂大道站可行性研究报告。该段轨道将在学校建成后再开工建设。所以本项目建精选欢迎下载设对轨道交通 9 号线工程的影响很小。1.4 工程地质概况F64— 2 地块拟建场地，地形平坦，地形坡角小于8° ，一般地面高程 353.0 ～355.5m ，相对高差约 2.50m 。地勘报告显示，场区未发现崩塌、滑坡、断层、泥石流等不良地质现象及地质灾害。 未见埋藏的河道、 沟浜、墓穴等对工程不利的埋藏物。1.5、编制依据（1）《地下铁道工程施工...
