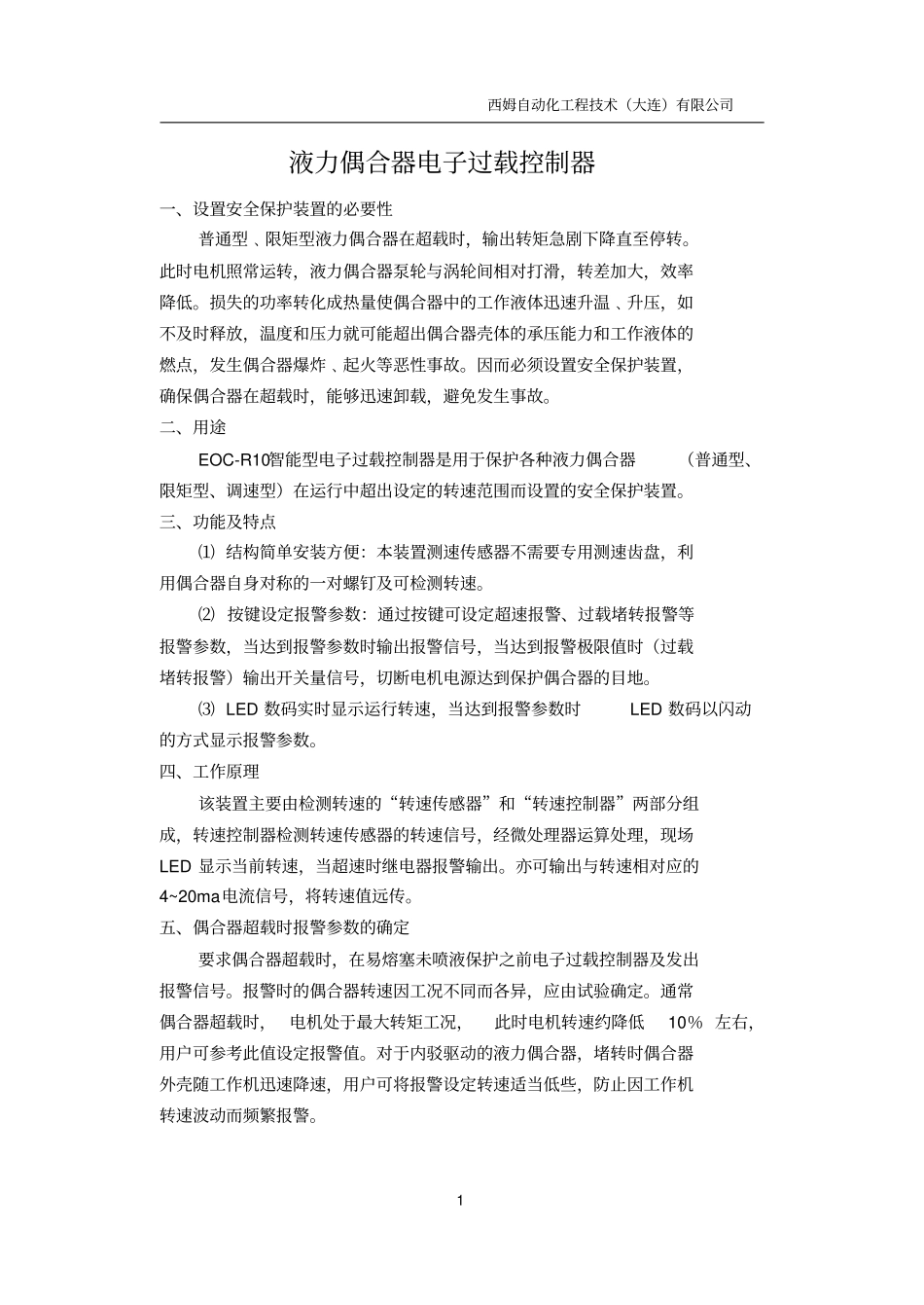

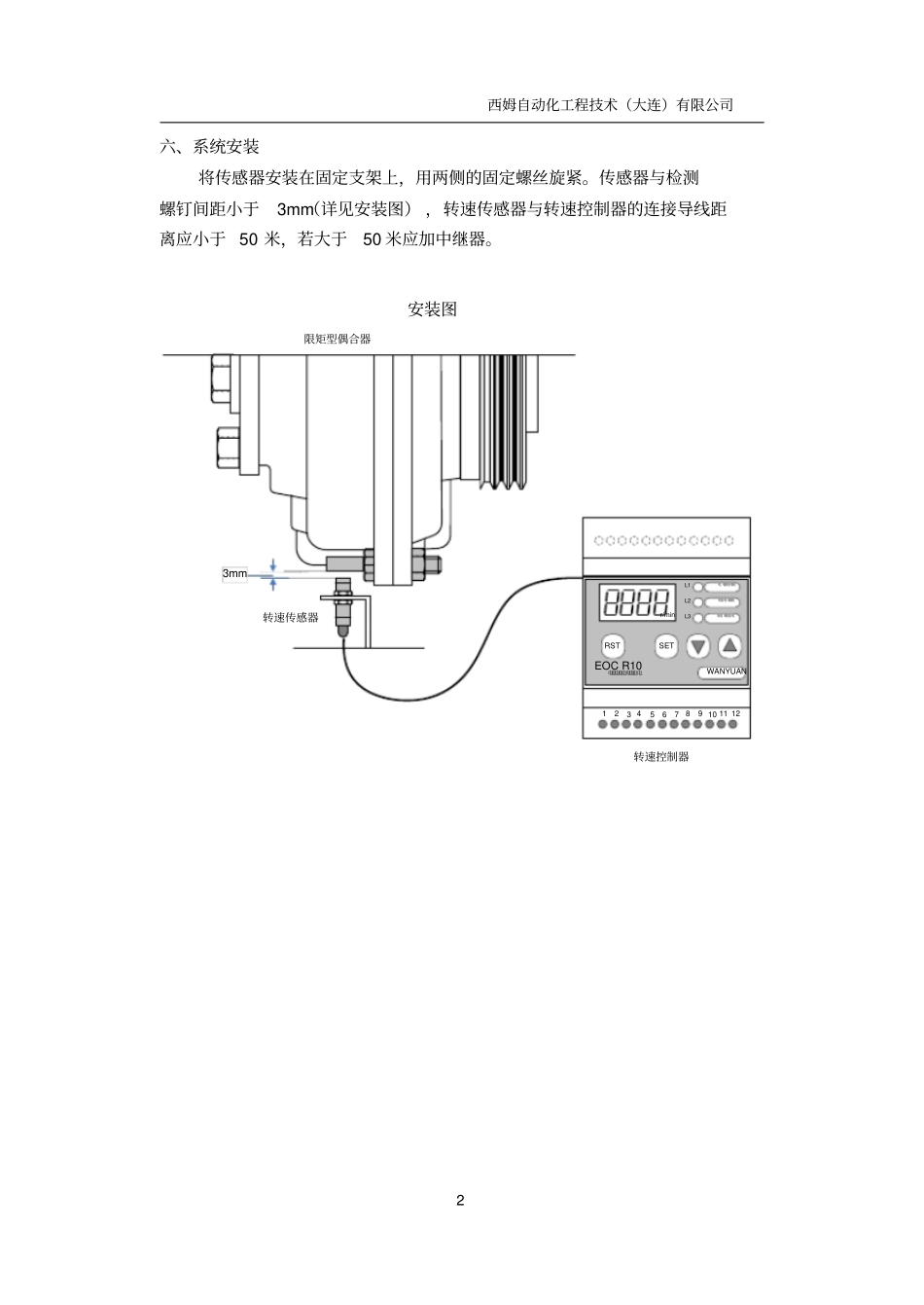

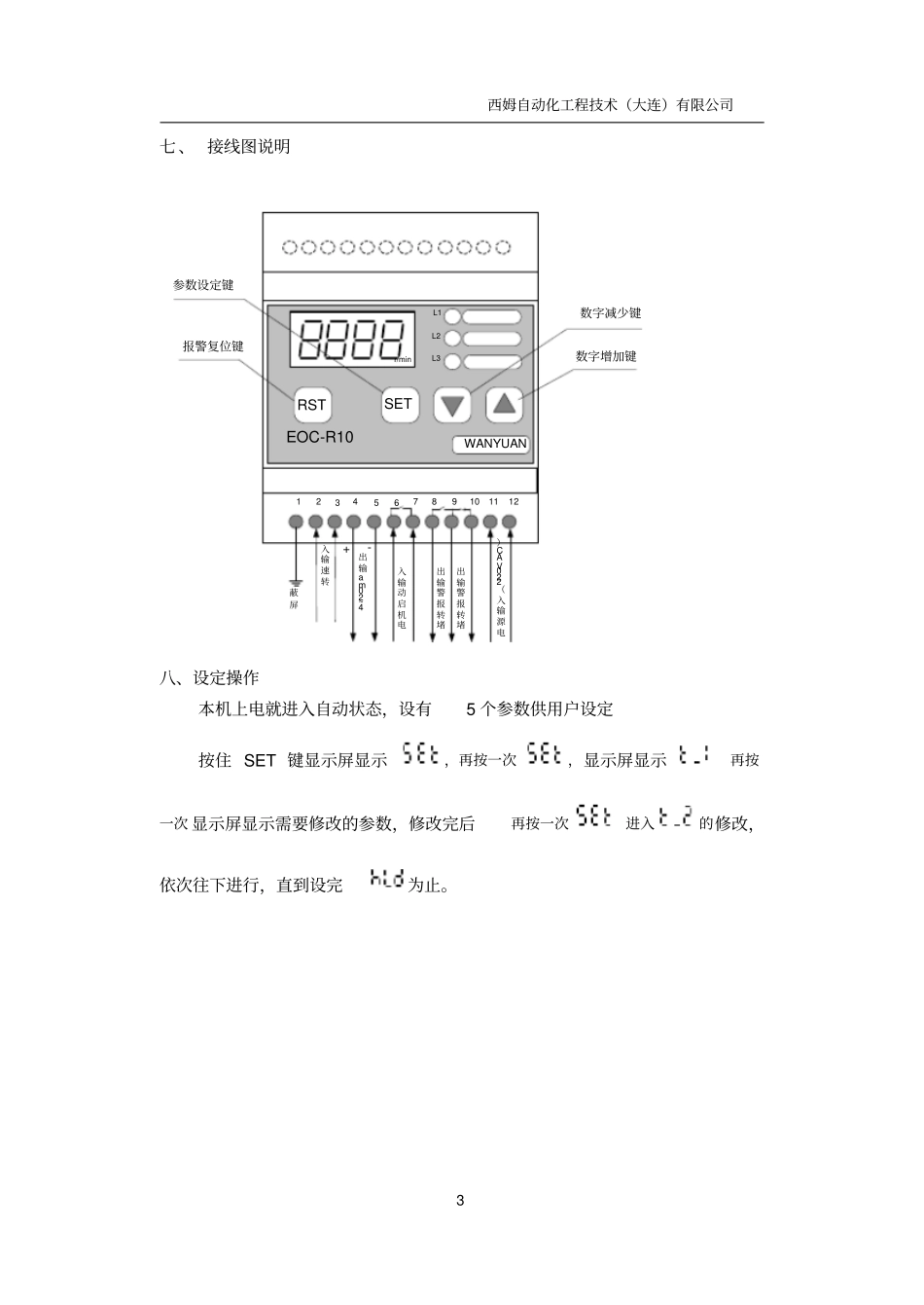

西姆自动化工程技术（大连）有限公司1 液力偶合器电子过载控制器一、设置安全保护装置的必要性普通型﹑限矩型液力偶合器在超载时，输出转矩急剧下降直至停转。此时电机照常运转，液力偶合器泵轮与涡轮间相对打滑，转差加大，效率降低。损失的功率转化成热量使偶合器中的工作液体迅速升温﹑升压，如不及时释放，温度和压力就可能超出偶合器壳体的承压能力和工作液体的燃点，发生偶合器爆炸﹑起火等恶性事故。因而必须设置安全保护装置，确保偶合器在超载时，能够迅速卸载，避免发生事故。二、用途EOC-R10智能型电子过载控制器是用于保护各种液力偶合器（普通型、限矩型、调速型）在运行中超出设定的转速范围而设置的安全保护装置。三、功能及特点⑴ 结构简单安装方便：本装置测速传感器不需要专用测速齿盘，利用偶合器自身对称的一对螺钉及可检测转速。⑵ 按键设定报警参数：通过按键可设定超速报警、过载堵转报警等报警参数，当达到报警参数时输出报警信号，当达到报警极限值时（过载堵转报警）输出开关量信号，切断电机电源达到保护偶合器的目地。⑶ LED 数码实时显示运行转速，当达到报警参数时LED 数码以闪动的方式显示报警参数。四、工作原理该装置主要由检测转速的“转速传感器”和“转速控制器”两部分组成，转速控制器检测转速传感器的转速信号，经微处理器运算处理，现场LED 显示当前转速，当超速时继电器报警输出。亦可输出与转速相对应的4~20ma电流信号，将转速值远传。五、偶合器超载时报警参数的确定要求偶合器超载时，在易熔塞未喷液保护之前电子过载控制器及发出报警信号。报警时的偶合器转速因工况不同而各异，应由试验确定。通常偶合器超载时， 电机处于最大转矩工况，此时电机转速约降低10％ 左右，用户可参考此值设定报警值。对于内驳驱动的液力偶合器，堵转时偶合器外壳随工作机迅速降速，用户可将报警设定转速适当低些，防止因工作机转速波动而频繁报警。西姆自动化工程技术（大连）有限公司2 六、系统安装将传感器安装在固定支架上，用两侧的固定螺丝旋紧。传感器与检测螺钉间距小于3mm（详见安装图） ，转速传感器与转速控制器的连接导线距离应小于 50 米，若大于50 米应加中继器。3mm电电电电电电电电电EOC R10SETWANYUANL1L2L3电 电电电电电r/min电电电电电电电电 电电电电RST123 4589 10 11 1267转速传感器转速控制器安装图限矩型偶合器西姆自动化工程技术（大连）有限公司3 七、 接线图说明EOC-R...
