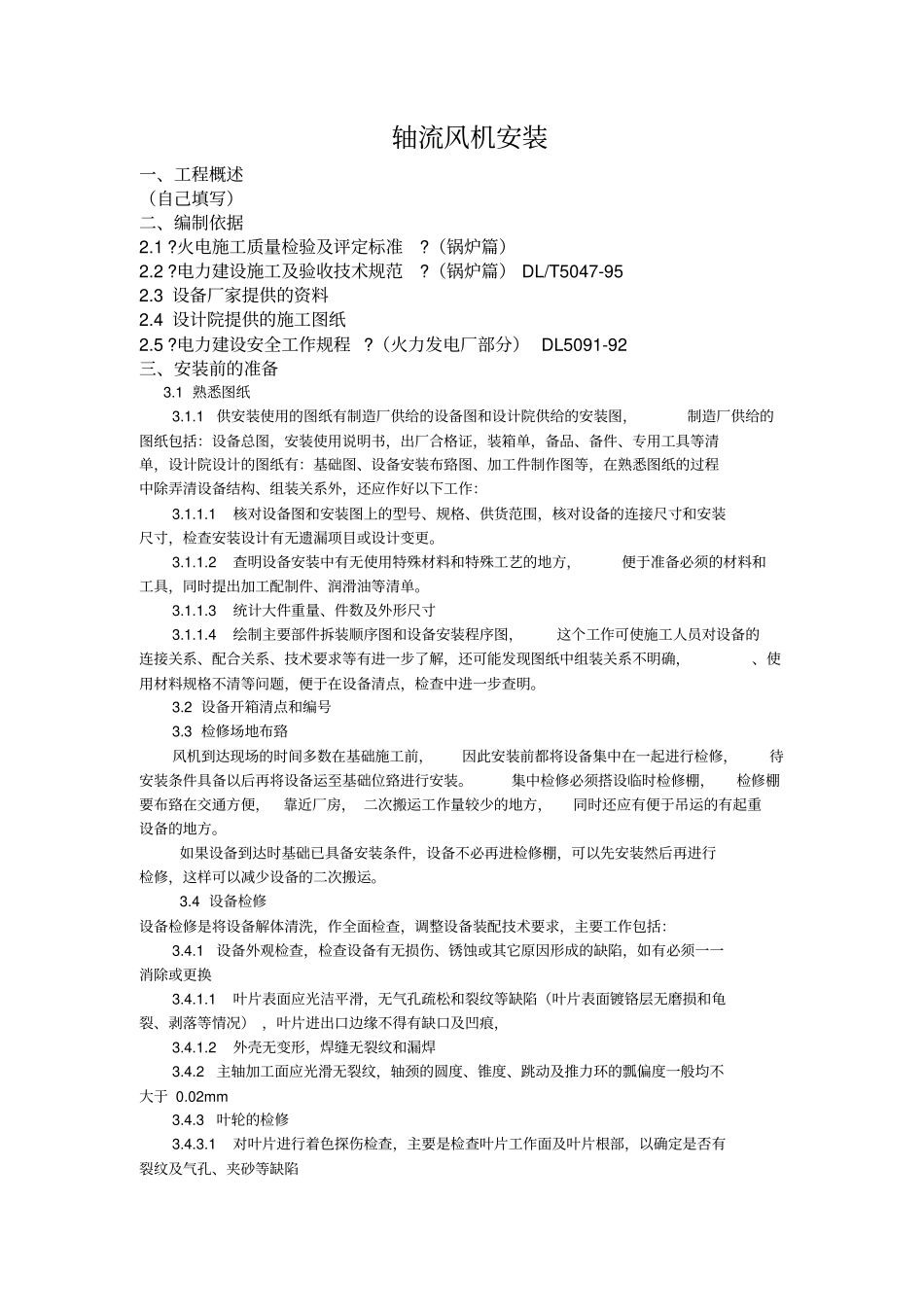

轴流风机安装_第1页
1/5
轴流风机安装_第2页
2/5
轴流风机安装_第3页
3/5
轴流风机安装一、工程概述(自己填写)二、编制依据2.1 ?火电施工质量检验及评定标准?(锅炉篇)2.2 ?电力建设施工及验收技术规范?(锅炉篇) DL/T5047-95 2.3 设备厂家提供的资料2.4 设计院提供的施工图纸2.5 ?电力建设安全工作规程 ?(火力发电厂部分) DL5091-92 三、安装前的准备3.1 熟悉图纸3.1.1供安装使用的图纸有制造厂供给的设备图和设计院供给的安装图,制造厂供给的图纸包括:设备总图,安装使用说明书,出厂合格证,装箱单,备品、备件、专用工具等清单,设计院设计的图纸有:基础图、设备安装布臵图、加工件制作图等,在熟悉图纸的过程中除弄清设备结构、组装关系外,还应作好以下工作:3.1.1.1核对设备图和安装图上的型号、规格、供货范围,核对设备的连接尺寸和安装尺寸,检查安装设计有无遗漏项目或设计变更。3.1.1.2查明设备安装中有无使用特殊材料和特殊工艺的地方,便于准备必须的材料和工具,同时提出加工配制件、润滑油等清单。3.1.1.3统计大件重量、件数及外形尺寸3.1.1.4绘制主要部件拆装顺序图和设备安装程序图,这个工作可使施工人员对设备的连接关系、配合关系、技术要求等有进一步了解,还可能发现图纸中组装关系不明确,、使用材料规格不清等问题,便于在设备清点,检查中进一步查明。3.2 设备开箱清点和编号3.3 检修场地布臵风机到达现场的时间多数在基础施工前,因此安装前都将设备集中在一起进行检修,待安装条件具备以后再将设备运至基础位臵进行安装。集中检修必须搭设临时检修棚,检修棚要布臵在交通方便,靠近厂房, 二次搬运工作量较少的地方,同时还应有便于吊运的有起重设备的地方。如果设备到达时基础已具备安装条件,设备不必再进检修棚,可以先安装然后再进行检修,这样可以减少设备的二次搬运。3.4 设备检修设备检修是将设备解体清洗,作全面检查,调整设备装配技术要求,主要工作包括:3.4.1设备外观检查,检查设备有无损伤、锈蚀或其它原因形成的缺陷,如有必须一一消除或更换3.4.1.1叶片表面应光洁平滑,无气孔疏松和裂纹等缺陷(叶片表面镀铬层无磨损和龟裂、剥落等情况) ,叶片进出口边缘不得有缺口及凹痕,3.4.1.2外壳无变形,焊缝无裂纹和漏焊3.4.2主轴加工面应光滑无裂纹,轴颈的圆度、锥度、跳动及推力环的瓢偏度一般均不大于 0.02mm 3.4.3叶轮的检修3.4.3.1对叶片进行着色探伤检查,主要是检查叶片工作面及叶片根部,以确定是否有裂纹及气孔、夹砂等缺陷3.4.3.1转鼓单体静...
