轴系结构改错题

轴系结构改错题_第1页
1/7
轴系结构改错题_第2页
2/7
轴系结构改错题_第3页
3/7

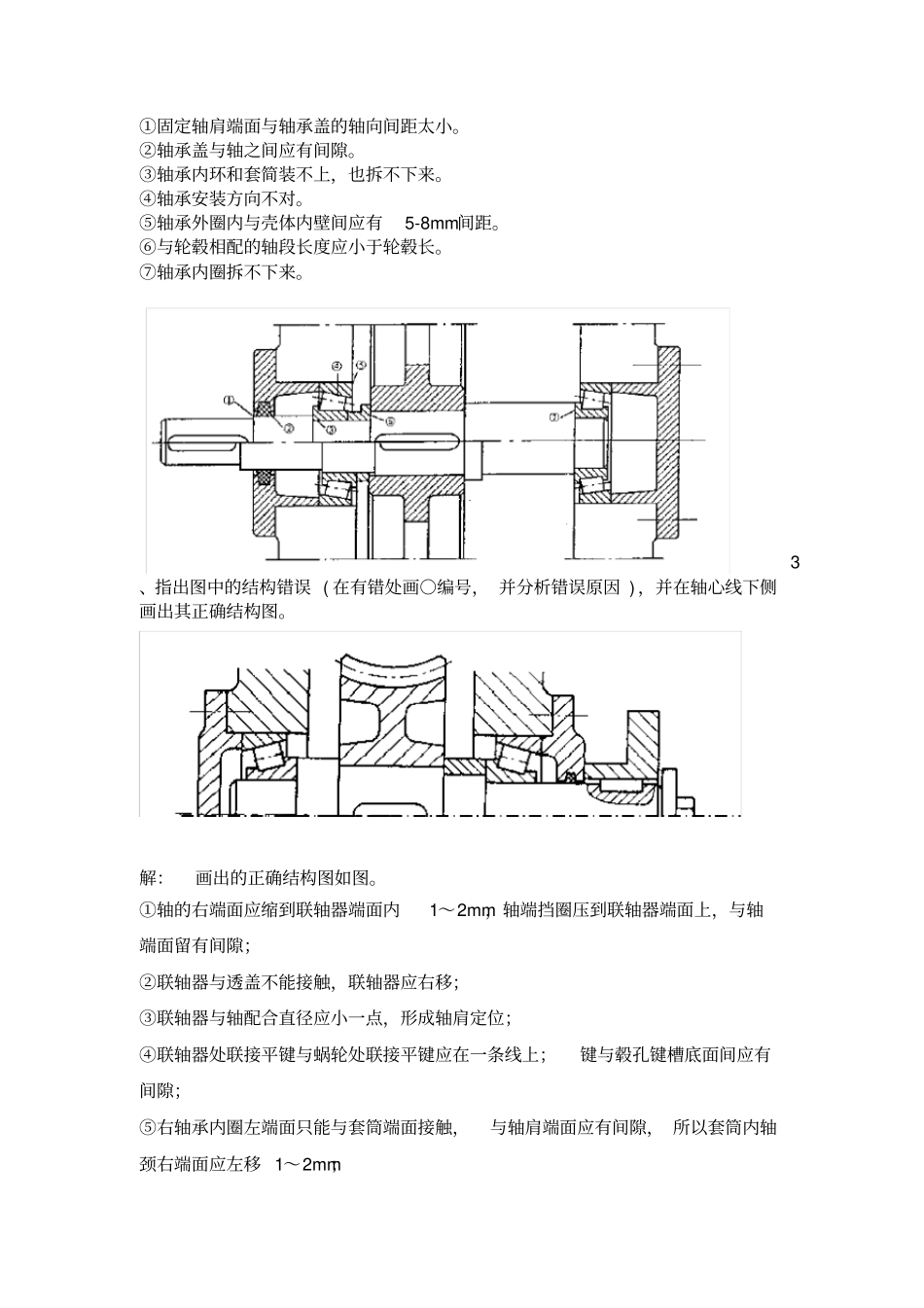

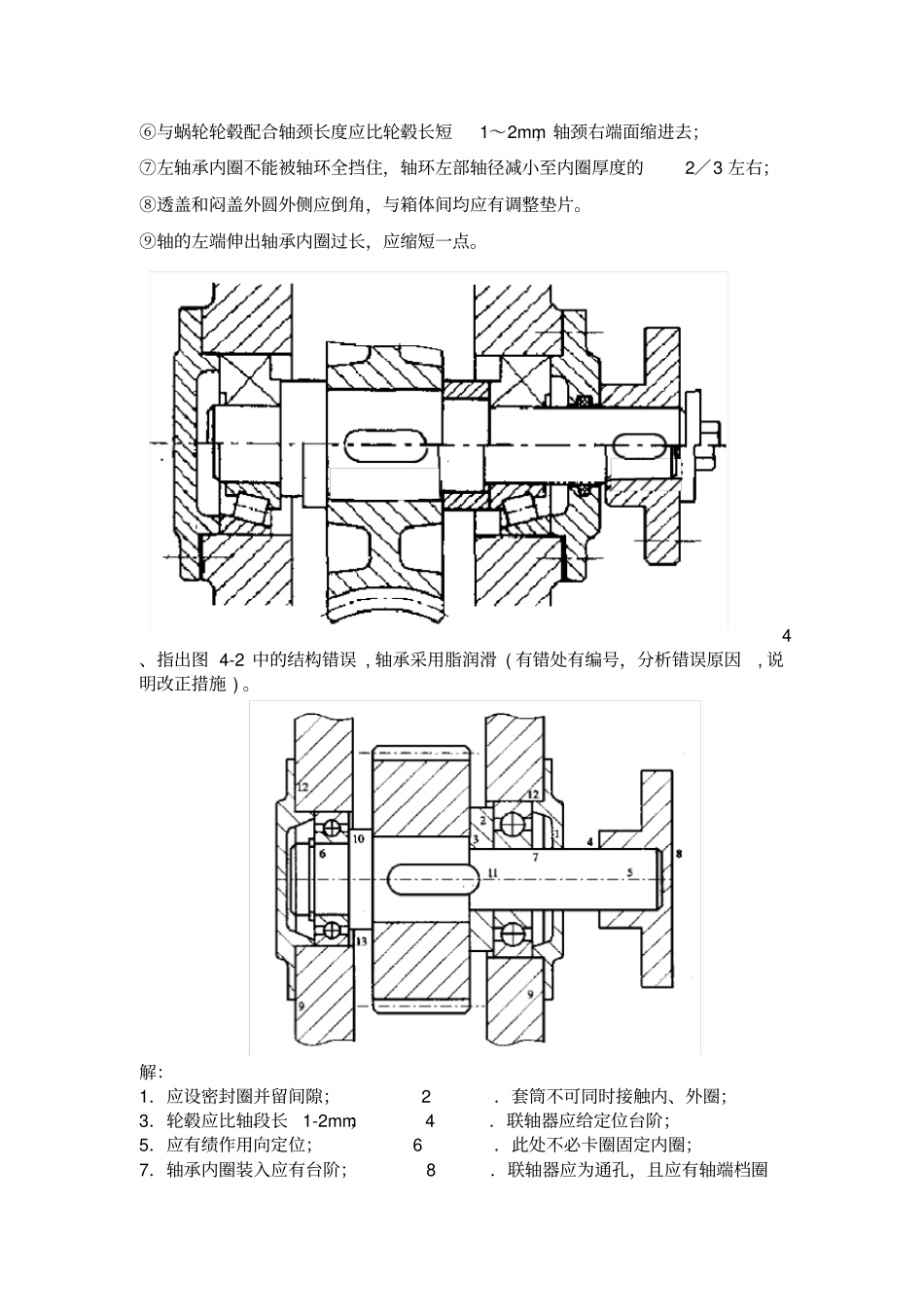

轴系结构改错题(共8 题)1、在图示轴的结构图中存在多处错误,请指出错误点,说明出错原因,并加以改正。图 4-1 解:○1 .无垫片;○2 无间隙、无密封○3 键太长○4 无定位轴肩○5 无轴肩○6 套筒高于内圈高度○7 轴和轮毂一样长,起不到定位作用;○8 无定位;○9 无垫片○10采用反装。修改后图:2、指出图中的结构错误 ( 在有错处画○编号,并分析错误原因) ,并在轴心线下侧画出其正确结构图。解:画出的正确结构图如图。16287354910①固定轴肩端面与轴承盖的轴向间距太小。②轴承盖与轴之间应有间隙。③轴承内环和套简装不上,也拆不下来。④轴承安装方向不对。⑤轴承外圈内与壳体内壁间应有5-8mm间距。⑥与轮毂相配的轴段长度应小于轮毂长。⑦轴承内圈拆不下来。3、指出图中的结构错误 ( 在有错处画○编号, 并分析错误原因 ) ,并在轴心线下侧画出其正确结构图。解:画出的正确结构图如图。①轴的右端面应缩到联轴器端面内1~2mm,轴端挡圈压到联轴器端面上,与轴端面留有间隙;②联轴器与透盖不能接触,联轴器应右移;③联轴器与轴配合直径应小一点,形成轴肩定位;④联轴器处联接平键与蜗轮处联接平键应在一条线上;键与毂孔键槽底面间应有间隙;⑤右轴承内圈左端面只能与套筒端面接触,与轴肩端面应有间隙, 所以套筒内轴颈右端面应左移 1~2mm;⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1~2mm,轴颈右端面缩进去;⑦左轴承内圈不能被轴环全挡住,轴环左部轴径减小至内圈厚度的2/3 左右;⑧透盖和闷盖外圆外侧应倒角,与箱体间均应有调整垫片。⑨轴的左端伸出轴承内圈过长,应缩短一点。4、指出图 4-2 中的结构错误 , 轴承采用脂润滑 ( 有错处有编号,分析错误原因, 说明改正措施 ) 。解:1.应设密封圈并留间隙; 2.套筒不可同时接触内、外圈;3.轮毂应比轴段长1-2mm; 4.联轴器应给定位台阶;5.应有绩作用向定位; 6.此处不必卡圈固定内圈;7.轴承内圈装入应有台阶; 8.联轴器应为通孔,且应有轴端档圈固定;9.箱体端盖应有加工凸台并加垫片; 10.轴环高不能超过内圈厚度;11.键太长,套筒不能起定位作用; 12.轴承盖凸缘内应切倒角槽;13.应加挡油环。5、试分析指出图中所示轴系结构中的错误,说明原因。 图中齿轮用油润滑,轴承用脂润滑。解:每指出 1个错误得 1分,说明错误原因得 1分。总分不超过 10分。存在问题分析:(1)轴承的轴向固定、调整,轴向力传递方面错误1)轴...
