输煤栈桥钢结构工程吊装方案VIP专享

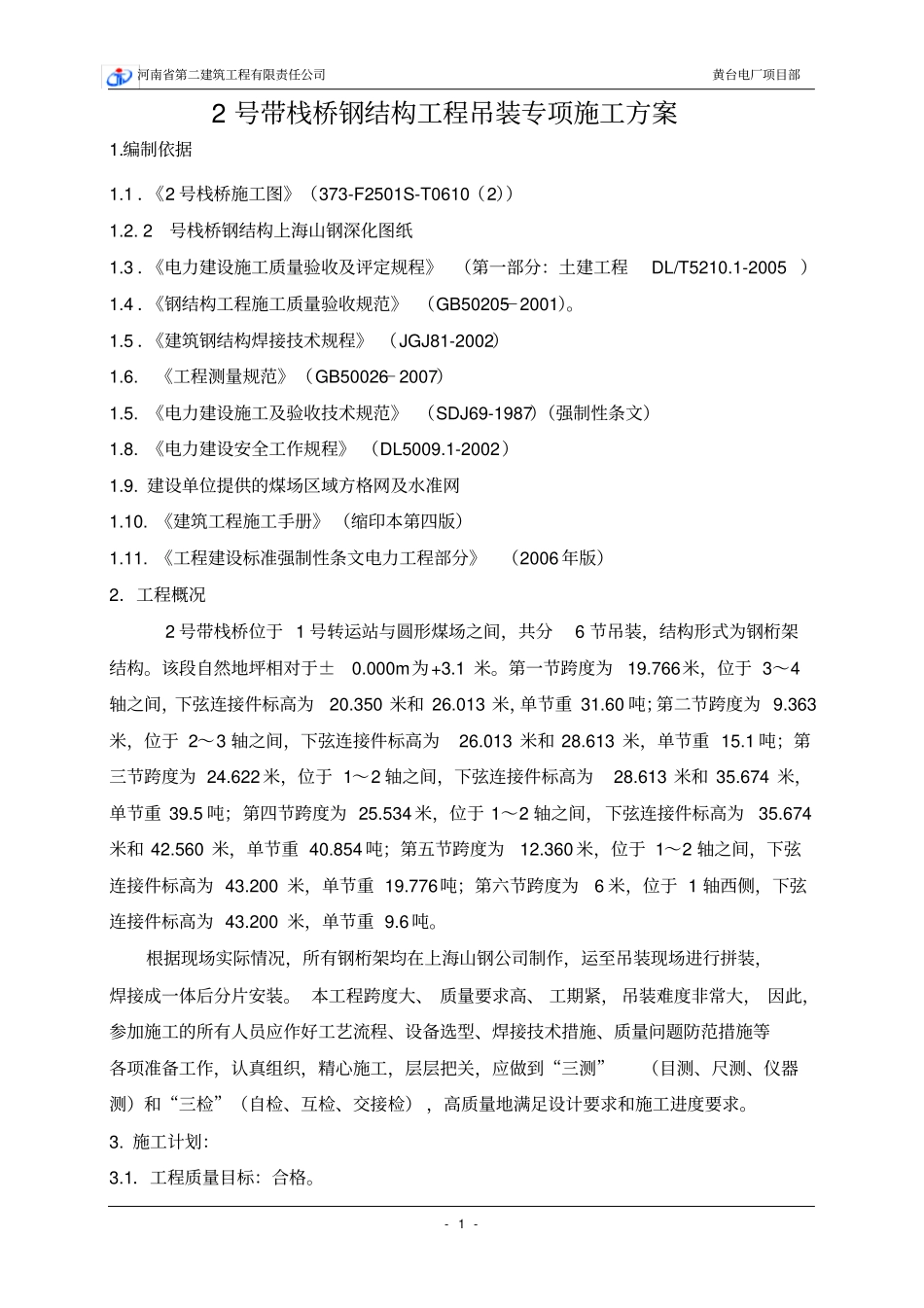

河南省第二建筑工程有限责任公司黄台电厂项目部- 1 - 2 号带栈桥钢结构工程吊装专项施工方案1.编制依据1.1 ．《2 号栈桥施工图》（373-F2501S-T0610（2））1.2. 2号栈桥钢结构上海山钢深化图纸1.3 ．《电力建设施工质量验收及评定规程》 （第一部分：土建工程 DL/T5210.1-2005 ）1.4 ．《钢结构工程施工质量验收规范》 （GB50205－2001）。1.5 ．《建筑钢结构焊接技术规程》 （JGJ81-2002）1.6. 《工程测量规范》（GB50026－2007）1.5. 《电力建设施工及验收技术规范》 （SDJ69-1987）（强制性条文）1.8. 《电力建设安全工作规程》 （DL5009.1-2002）1.9. 建设单位提供的煤场区域方格网及水准网1.10. 《建筑工程施工手册》 （缩印本第四版）1.11. 《工程建设标准强制性条文电力工程部分》（2006 年版）2．工程概况2 号带栈桥位于 1 号转运站与圆形煤场之间，共分6 节吊装，结构形式为钢桁架结构。该段自然地坪相对于±0.000m为+3.1 米。第一节跨度为19.766米，位于 3～4轴之间，下弦连接件标高为20.350 米和 26.013 米，单节重 31.60 吨；第二节跨度为 9.363米，位于 2～3 轴之间，下弦连接件标高为26.013 米和 28.613 米，单节重 15.1 吨；第三节跨度为 24.622 米，位于 1～2 轴之间，下弦连接件标高为28.613 米和 35.674 米，单节重 39.5 吨；第四节跨度为 25.534 米，位于 1～2 轴之间，下弦连接件标高为35.674米和 42.560 米，单节重 40.854 吨；第五节跨度为12.360 米，位于 1～2 轴之间，下弦连接件标高为 43.200 米，单节重 19.776吨；第六节跨度为6 米，位于 1 轴西侧，下弦连接件标高为 43.200 米，单节重 9.6 吨。根据现场实际情况，所有钢桁架均在上海山钢公司制作，运至吊装现场进行拼装，焊接成一体后分片安装。 本工程跨度大、 质量要求高、 工期紧， 吊装难度非常大， 因此，参加施工的所有人员应作好工艺流程、设备选型、焊接技术措施、质量问题防范措施等各项准备工作，认真组织，精心施工，层层把关，应做到“三测”（目测、尺测、仪器测）和“三检”（自检、互检、交接检） ，高质量地满足设计要求和施工进度要求。3. 施工计划：3.1．工程质量目标：合格。河南省第二建筑工程有限责任公司黄台电厂项目部- 2 - 3.2 ．施工进度计划：根据土建工程施工进度安排钢结构安装的施工计划，在现场条件及制作有保证的情况下，施工工期为10 天，若...
