学生公寓塔吊施工方案x

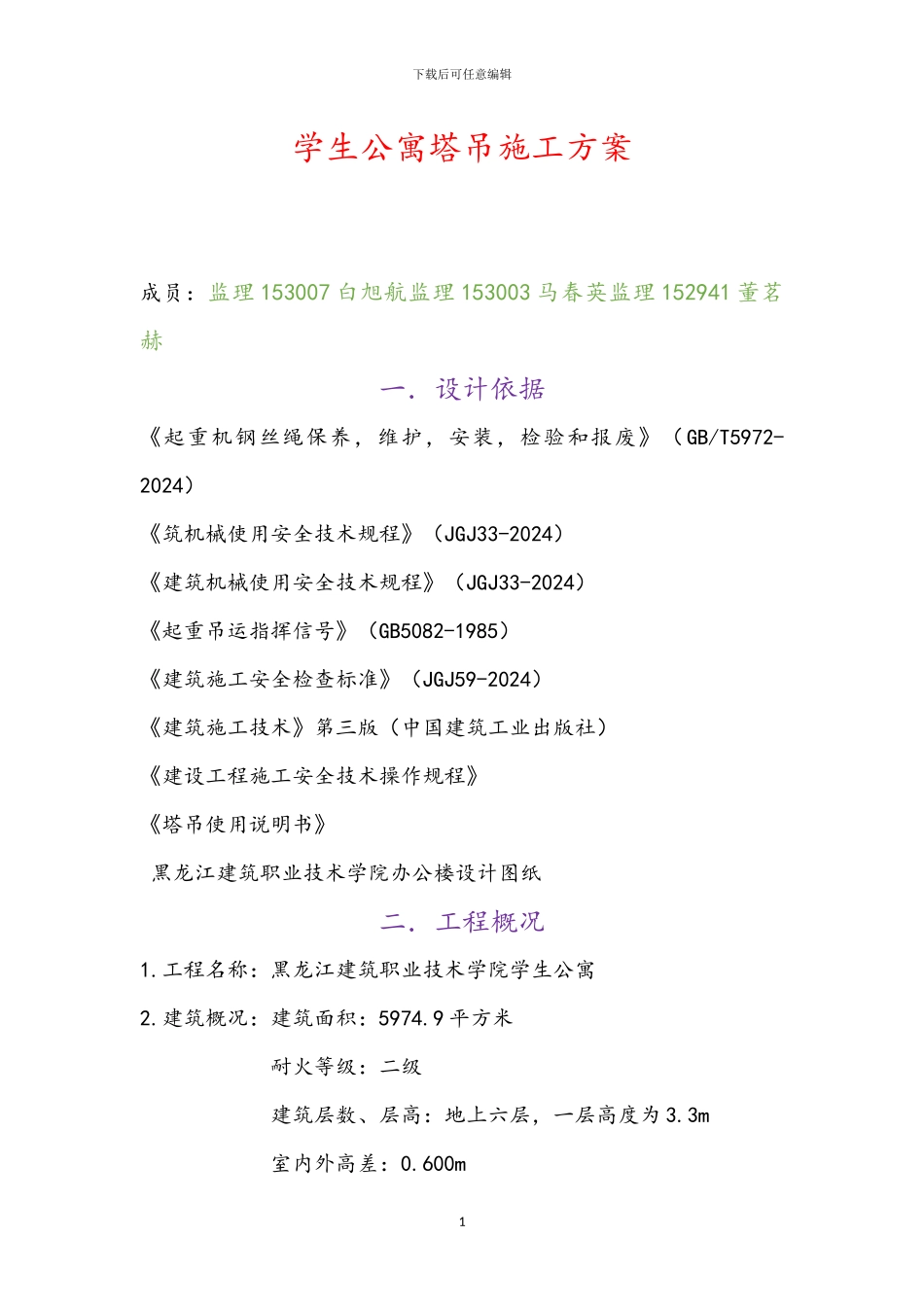

下载后可任意编辑学生公寓塔吊施工方案成员：监理 153007 白旭航监理 153003 马春英监理 152941 董茗赫一．设计依据《起重机钢丝绳保养，维护，安装，检验和报废》（GB/T5972-2024）《筑机械使用安全技术规程》（JGJ33-2024）《建筑机械使用安全技术规程》（JGJ33-2024）《起重吊运指挥信号》（GB5082-1985）《建筑施工安全检查标准》（JGJ59-2024）《建筑施工技术》第三版（中国建筑工业出版社）《建设工程施工安全技术操作规程》《塔吊使用说明书》 黑龙江建筑职业技术学院办公楼设计图纸二．工程概况1.工程名称：黑龙江建筑职业技术学院学生公寓2.建筑概况：建筑面积：5974.9 平方米 耐火等级：二级 建筑层数、层高：地上六层，一层高度为 3.3m 室内外高差：0.600m 1下载后可任意编辑外墙 120mm 内墙 240mm 夹 50 厚苯板.860m3.结构概况：结构型式：砖混结构 抗震烈度：6 度 梁柱抗震等级：4 级 建筑结构安全等级：2 级 设计使用年限：50 年4.参建单位建设单位黑龙江建筑职业技术学院设计单位黑龙江林业设计讨论院勘察单位黑龙江农垦勘测设计讨论院监理单位深圳市都信建设监理有限公司施工单位南通第二建设有限公司5.工期：210 天 质量等级:合格三.塔机的选择结合本工程建筑情况，建筑总长 58.44m，建筑总宽 17.04m，建筑总高 23.86m。最大起重量小于 4 吨，地基耐力大于 200kpa，选用一台塔吊。根据资料选用一台型号 QTZ40 塔吊。设在屋后十轴线上距离建筑物外墙皮 3.6m 处。 QTZ40 塔式起重机参数如下：起重力矩490KN.m最大额定起重量 4000kg2下载后可任意编辑有效工作幅度3~48m最大幅度额定起重量800kg自由高度29m附着高度120m起升速度二倍率：10.8/35/70m/min变幅速度38.6/25.2m/min回转速度0.62r/min结构自重21440kg顶升速度0.4m/min工作温度-20℃~+40℃工作电压380v±10％，50hz最大工作风压250N/㎡塔基用电独立设置配电箱，并设置在离塔基 5 米处，塔基额定电压380v，供电容量大于等于 60KVA，供电频率：50hz，采纳三相五线制供电因塔吊最远距离为 48 米远大于 35.77m，离塔吊最近距离为 3.6m 大于 3m，所以能覆盖建筑物平面投影面积又能覆盖料场和加工厂。现场采纳电压为 380v，供电容量大于等于 60KVA，供电频率：50HZ，符合供电电压和供电频率要求。现场采纳标准节高为 2.2 米一节，共要 12 节。顶升套架高为 5.8m。塔冒高为 5.762m。起重臂下高度为 26.4 米（考虑挂钩...
