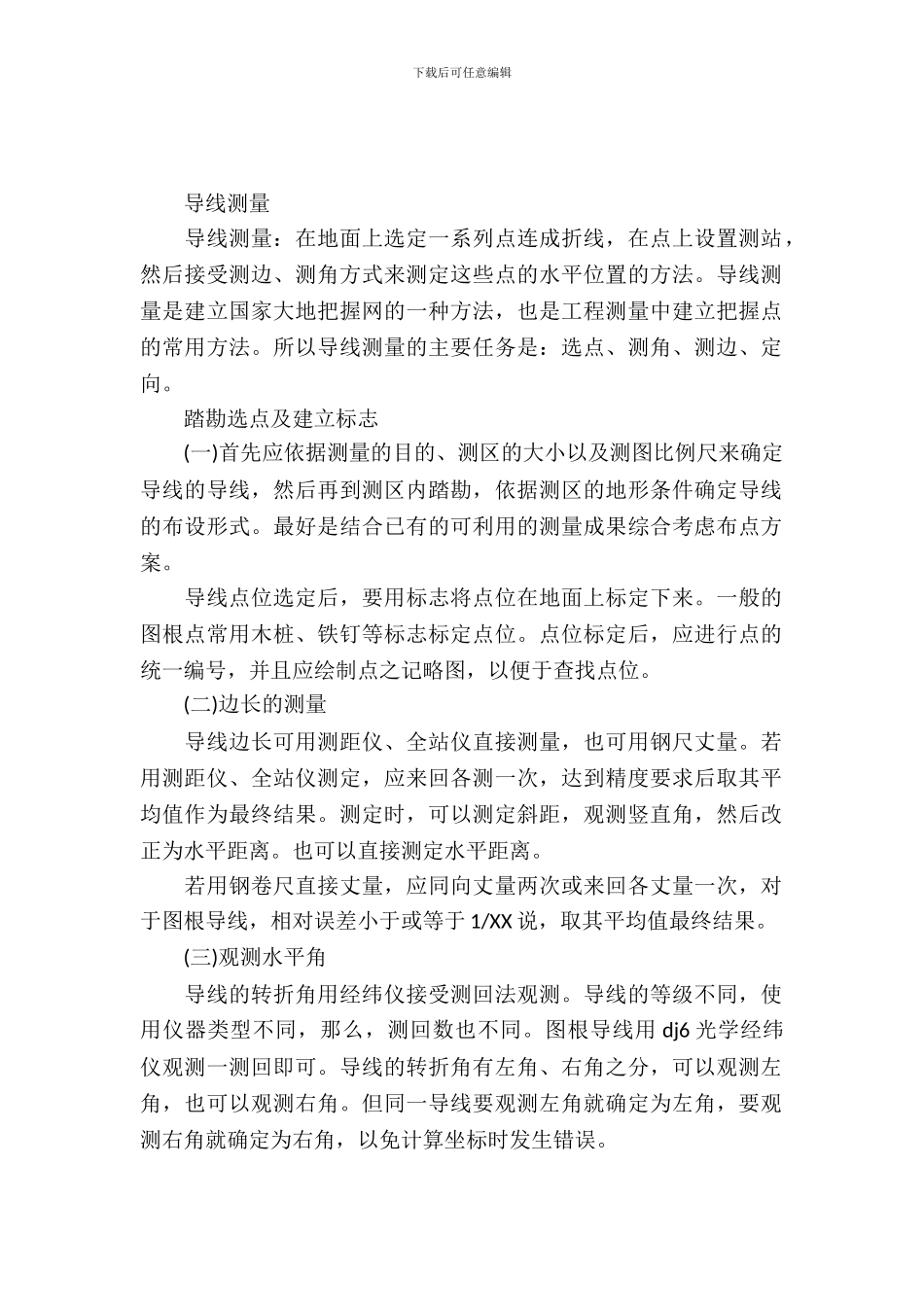

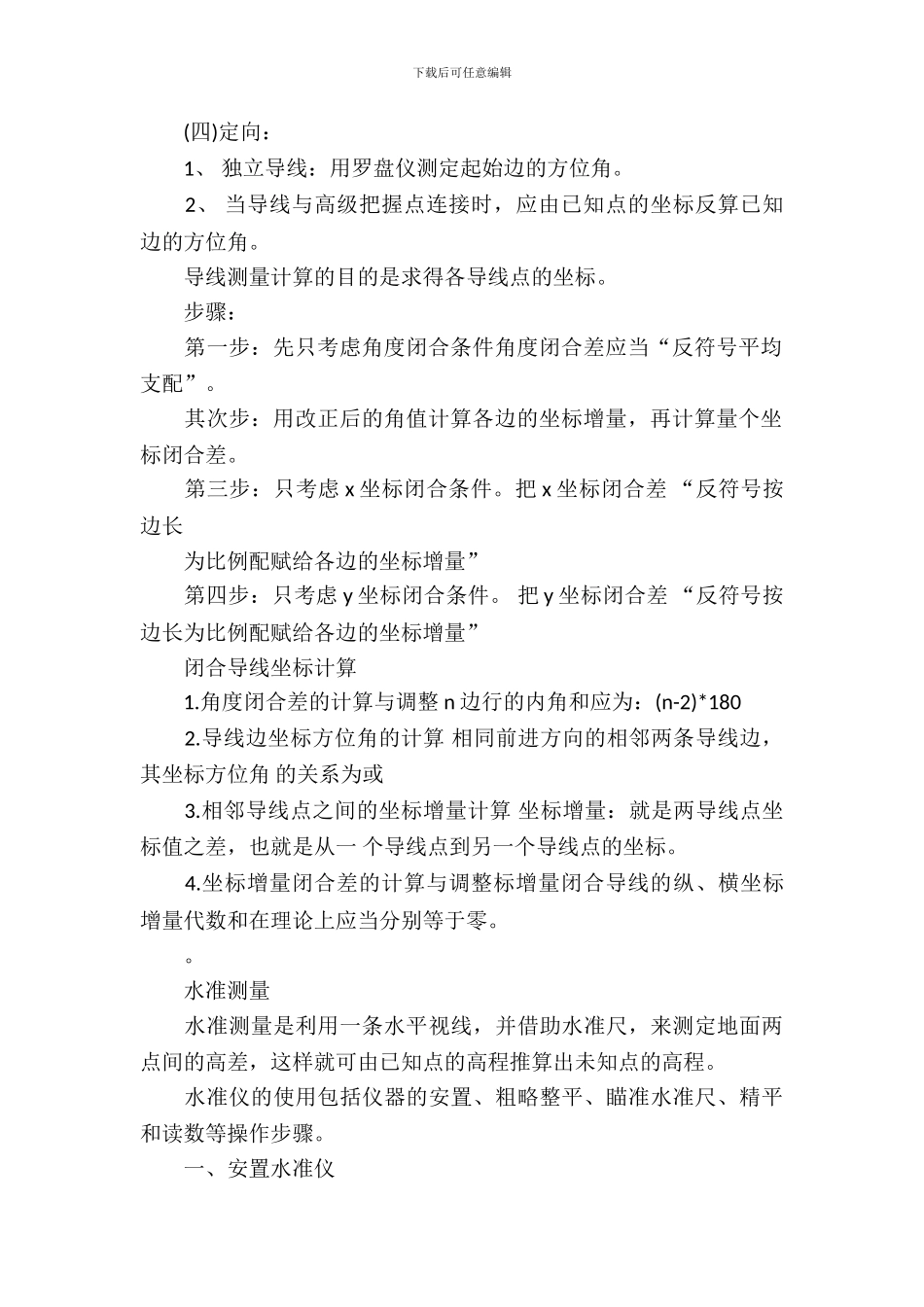

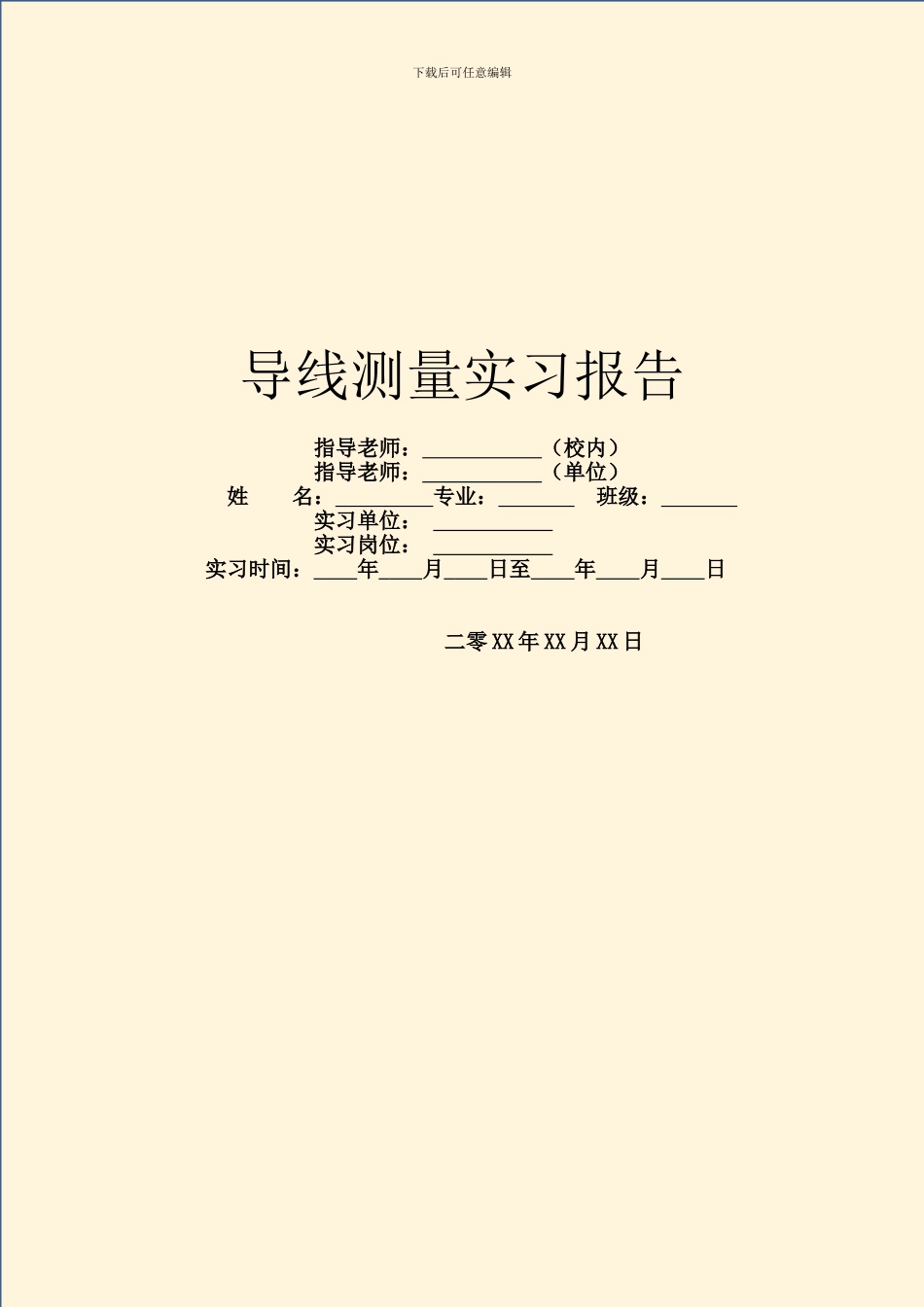

下载后可任意编辑导线测量实习报告 指导老师： （校内） 指导老师： （单位）姓 名： 专业： 班级： 实习单位： 实习岗位： 实习时间： 年 月 日至 年 月 日 二零 XX 年 XX 月 XX 日下载后可任意编辑 导线测量 导线测量：在地面上选定一系列点连成折线，在点上设置测站，然后接受测边、测角方式来测定这些点的水平位置的方法。导线测量是建立国家大地把握网的一种方法，也是工程测量中建立把握点的常用方法。所以导线测量的主要任务是：选点、测角、测边、定向。 踏勘选点及建立标志 (一)首先应依据测量的目的、测区的大小以及测图比例尺来确定导线的导线，然后再到测区内踏勘，依据测区的地形条件确定导线的布设形式。最好是结合已有的可利用的测量成果综合考虑布点方案。 导线点位选定后，要用标志将点位在地面上标定下来。一般的图根点常用木桩、铁钉等标志标定点位。点位标定后，应进行点的统一编号，并且应绘制点之记略图，以便于查找点位。 (二)边长的测量 导线边长可用测距仪、全站仪直接测量，也可用钢尺丈量。若用测距仪、全站仪测定，应来回各测一次，达到精度要求后取其平均值作为最终结果。测定时，可以测定斜距，观测竖直角，然后改正为水平距离。也可以直接测定水平距离。 若用钢卷尺直接丈量，应同向丈量两次或来回各丈量一次，对于图根导线，相对误差小于或等于 1/XX 说，取其平均值最终结果。 (三)观测水平角 导线的转折角用经纬仪接受测回法观测。导线的等级不同，使用仪器类型不同，那么，测回数也不同。图根导线用 dj6 光学经纬仪观测一测回即可。导线的转折角有左角、右角之分，可以观测左角，也可以观测右角。但同一导线要观测左角就确定为左角，要观测右角就确定为右角，以免计算坐标时发生错误。下载后可任意编辑 (四)定向： 1、 独立导线：用罗盘仪测定起始边的方位角。 2、 当导线与高级把握点连接时，应由已知点的坐标反算已知边的方位角。 导线测量计算的目的是求得各导线点的坐标。 步骤： 第一步：先只考虑角度闭合条件角度闭合差应当“反符号平均支配”。 其次步：用改正后的角值计算各边的坐标增量，再计算量个坐标闭合差。 第三步：只考虑 x 坐标闭合条件。把 x 坐标闭合差 “反符号按边长 为比例配赋给各边的坐标增量” 第四步：只考虑 y 坐标闭合条件。 把 y 坐标闭合差 “反符号按边长为比例配赋给各边的坐标增量” 闭合导线坐标计算 1.角度闭...
