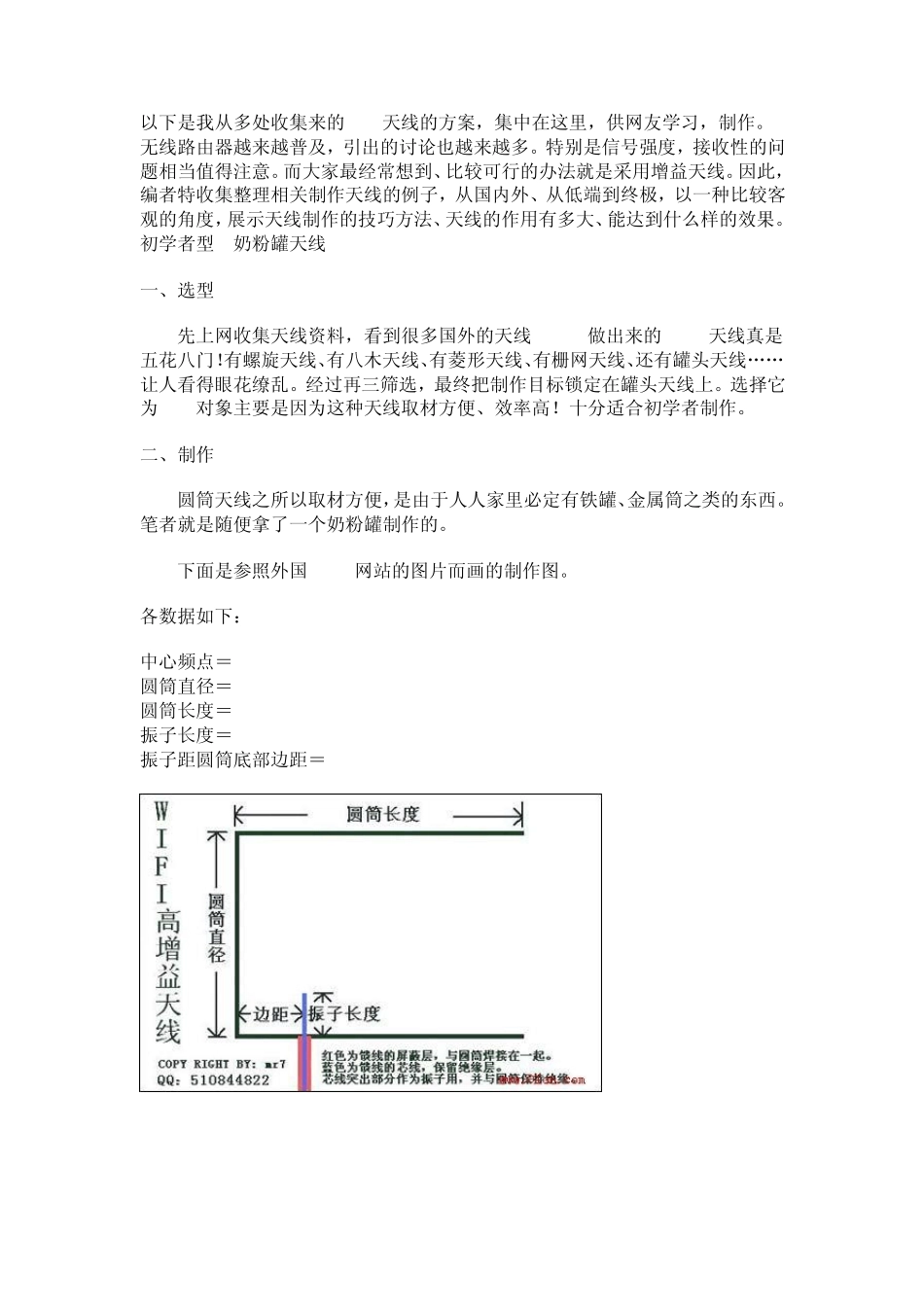

以下是我从多处收集来的DIY天线的方案，集中在这里，供网友学习，制作。 无线路由器越来越普及，引出的讨论也越来越多。特别是信号强度，接收性的问题相当值得注意。而大家最经常想到、比较可行的办法就是采用增益天线。因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。初学者型 奶粉罐天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线„„让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为 DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。笔者就是随便拿了一个奶粉罐制作的。 下面是参照外国 WIFI网站的图片而画的制作图。 各数据如下： 中心频点＝2.445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm 从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！ 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计 1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！ 馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去 DIY的意义！笔者使用的馈线直径由于比较小，所以长度取在1米这个数值。良好的馈线是制作天线的关键，2.4G频段的信号在线材中的损耗和泄漏比 400Mhz...
