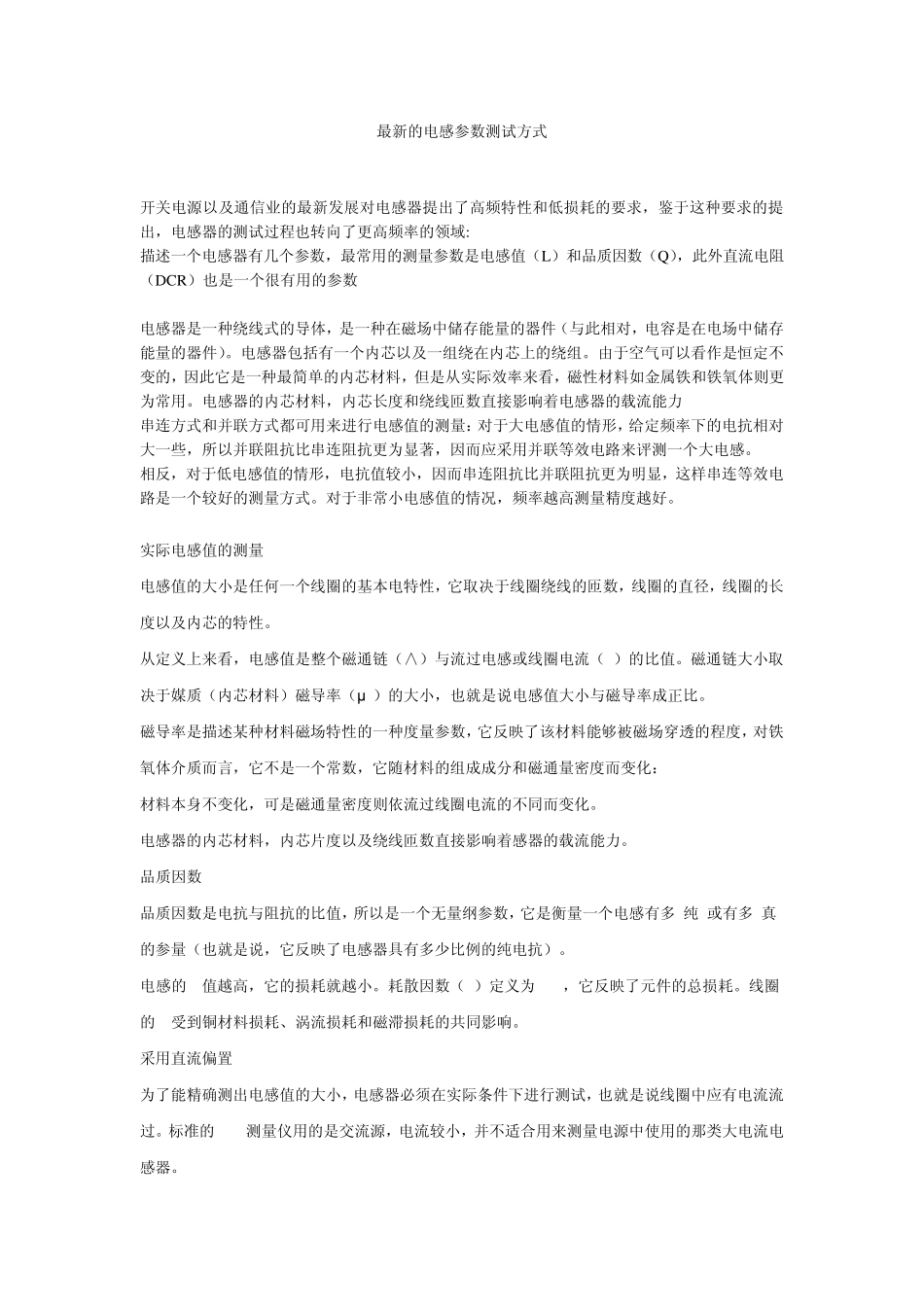

最新的电感参数测试方式_第1页
1/6

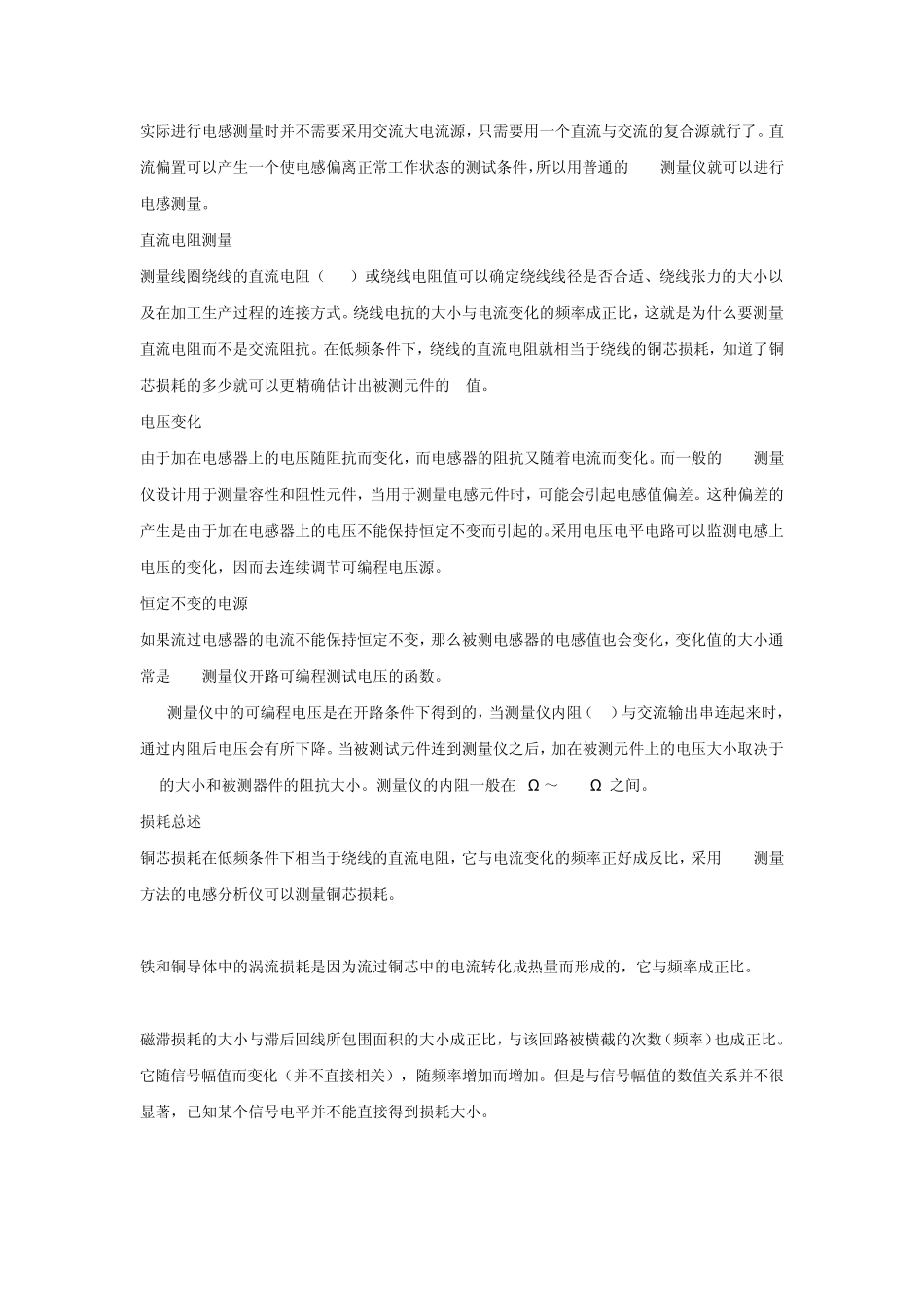

最新的电感参数测试方式_第2页
2/6

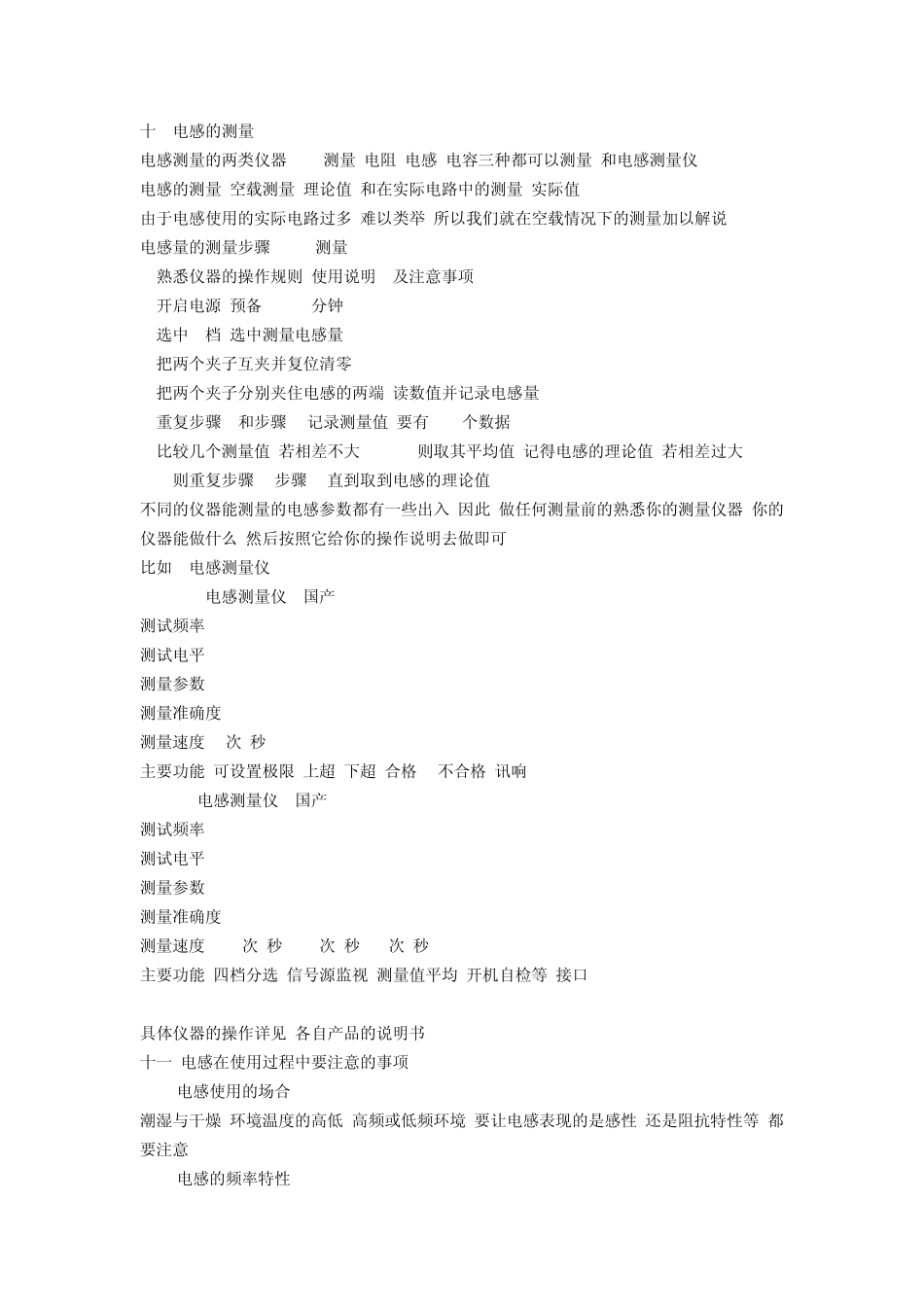

最新的电感参数测试方式_第3页
3/6
最新的电感参数测试方式 开关电源以及通信业的最新发展对电感器提出了高频特性和低损耗的要求,鉴于这种要求的提出,电感器的测试过程也转向了更高频率的领域: 描述一个电感器有几个参数,最常用的测量参数是电感值(L)和品质因数(Q),此外直流电阻(DCR)也是一个很有用的参数 电感器是一种绕线式的导体,是一种在磁场中储存能量的器件(与此相对,电容是在电场中储存能量的器件)。电感器包括有一个内芯以及一组绕在内芯上的绕组。由于空气可以看作是恒定不变的,因此它是一种最简单的内芯材料,但是从实际效率来看,磁性材料如金属铁和铁氧体则更为常用。电感器的内芯材料,内芯长度和绕线匝数直接影响着电感器的载流能力 串连方式和并联方式都可用来进行电感值的测量:对于大电感值的情形,给定频率下的电抗相对大一些,所以并联阻抗比串连阻抗更为显著,因而应采用并联等效电路来评测一个大电感。 相反,对于低电感值的情形,电抗值较小,因而串连阻抗比并联阻抗更为明显,这样串连等效电路是一个较好的测量方式。对于非常小电感值的情况,频率越高测量精度越好。 实际电感值的测量 电感值的大小是任何一个线圈的基本电特性,它取决于线圈绕线的匝数,线圈的直径,线圈的长度以及内芯的特性。 从定义上来看,电感值是整个磁通链(∧)与流过电感或线圈电流(I)的比值。磁通链大小取决于媒质(内芯材料)磁导率(μ )的大小,也就是说电感值大小与磁导率成正比。 磁导率是描述某种材料磁场特性的一种度量参数,它反映了该材料能够被磁场穿透的程度,对铁氧体介质而言,它不是一个常数,它随材料的组成成分和磁通量密度而变化: 材料本身不变化,可是磁通量密度则依流过线圈电流的不同而变化。 电感器的内芯材料,内芯片度以及绕线匝数直接影响着感器的载流能力。 品质因数 品质因数是电抗与阻抗的比值,所以是一个无量纲参数,它是衡量一个电感有多'纯'或有多'真'的参量(也就是说,它反映了电感器具有多少比例的纯电抗)。 电感的 Q值越高,它的损耗就越小。耗散因数(D)定义为 1/Q,它反映了元件的总损耗。线圈的 D受到铜材料损耗、涡流损耗和磁滞损耗的共同影响。 采用直流偏置 为了能精确测出电感值的大小,电感器必须在实际条件下进行测试,也就是说线圈中应有电流流过。标准的 LCR测量仪用的是交流源,电流较小,并不适合用来测量电源中使用的那类大电流电感器。 实际进行电感测量时并不需要采用交流大电流...
