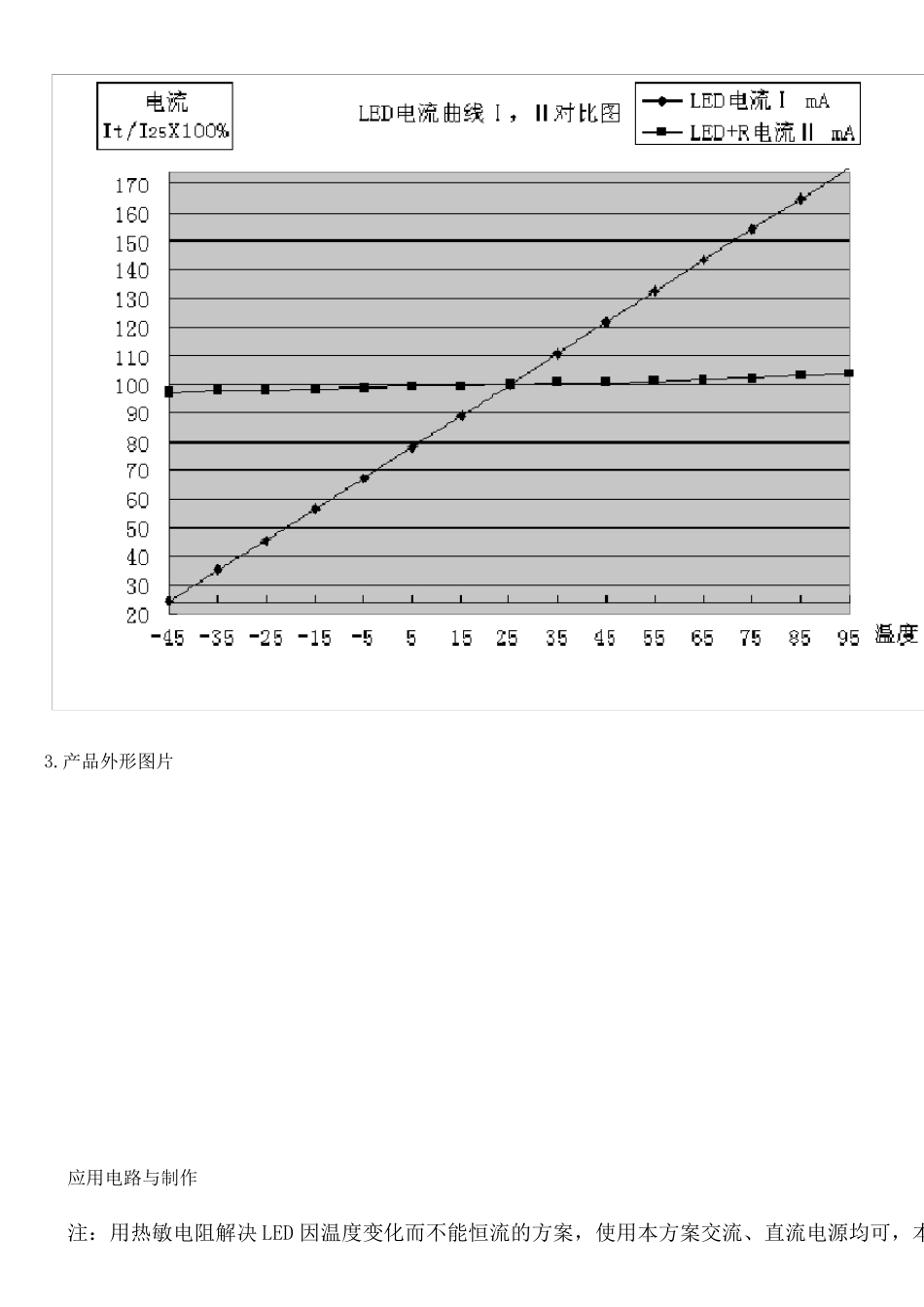

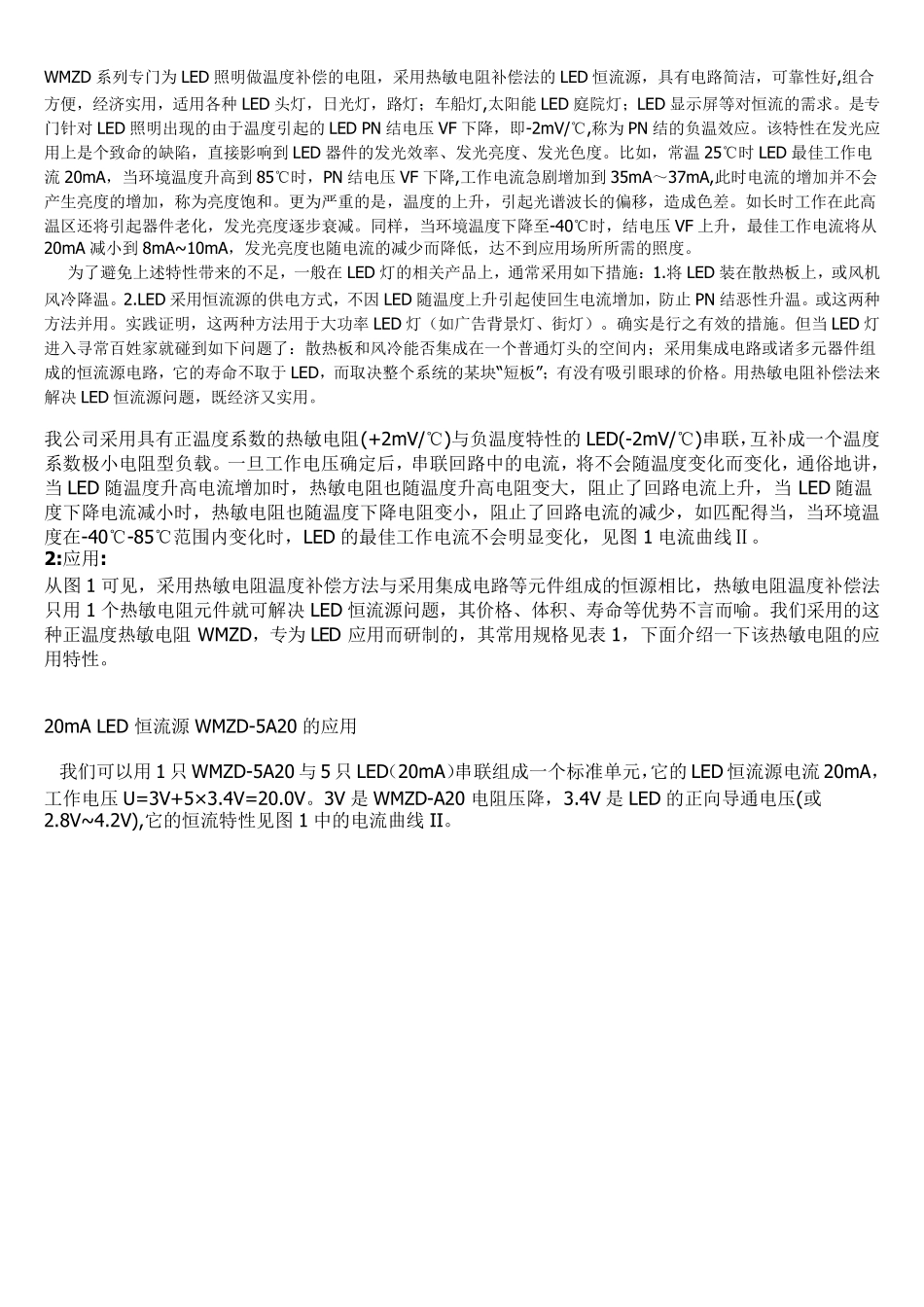

WMZD 系列专门为LED 照明做温度补偿的电阻，采用热敏电阻补偿法的LED 恒流源，具有电路简洁，可靠性好,组合方便，经济实用，适用各种LED 头灯，日光灯，路灯；车船灯,太阳能LED 庭院灯；LED 显示屏等对恒流的需求。是专门针对LED 照明出现的由于温度引起的LED PN 结电压VF 下降，即-2mV/℃,称为PN 结的负温效应。该特性在发光应用上是个致命的缺陷，直接影响到 LED 器件的发光效率、发光亮度、发光色度。比如，常温25℃时 LED 最佳工作电流20mA，当环境温度升高到 85℃时，PN 结电压VF 下降,工作电流急剧增加到 35mA～37mA,此时电流的增加并不会产生亮度的增加，称为亮度饱和。更为严重的是，温度的上升，引起光谱波长的偏移，造成色差。如长时工作在此高温区还将引起器件老化，发光亮度逐步衰减。同样，当环境温度下降至-40℃时，结电压VF 上升，最佳工作电流将从20mA 减小到 8mA~10mA，发光亮度也随电流的减少而降低，达不到应用场所所需的照度。 为了避免上述特性带来的不足，一般在 LED 灯的相关产品上，通常采用如下措施：1.将 LED 装在散热板上，或风机风冷降温。2.LED 采用恒流源的供电方式，不因 LED 随温度上升引起使回生电流增加，防止 PN 结恶性升温。或这两种方法并用。实践证明，这两种方法用于大功率 LED 灯（如广告背景灯、街灯）。确实是行之有效的措施。但当 LED 灯进入寻常百姓家就碰到如下问题了：散热板和风冷能否集成在一个普通灯头的空间内；采用集成电路或诸多元器件组成的恒流源电路，它的寿命不取于LED，而取决整个系统的某块“短板” ；有没有吸引眼球的价格。用热敏电阻补偿法来解决 LED 恒流源问题，既经济又实用。 我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联，互补成一个温度系数极小电阻型负载。一旦工作电压确定后，串联回路中的电流，将不会随温度变化而变化，通俗地讲，当 LED 随温度升高电流增加时，热敏电阻也随温度升高电阻变大，阻止了回路电流上升，当 LED 随温度下降电流减小时，热敏电阻也随温度下降电阻变小，阻止了回路电流的减少，如匹配得当，当环境温度在-40℃-85℃范围内变化时，LED 的最佳工作电流不会明显变化，见图 1 电流曲线Ⅱ。 2:应用: 从图 1 可见，采用热敏电阻温度补偿方法与采用集成电路等元件组成的恒源相比，热敏电阻温度补偿法只用1 个热敏电阻元件就可解决 LED 恒流源问题，其价格、体积、...
