最详细的自己绕变压器制作点焊机

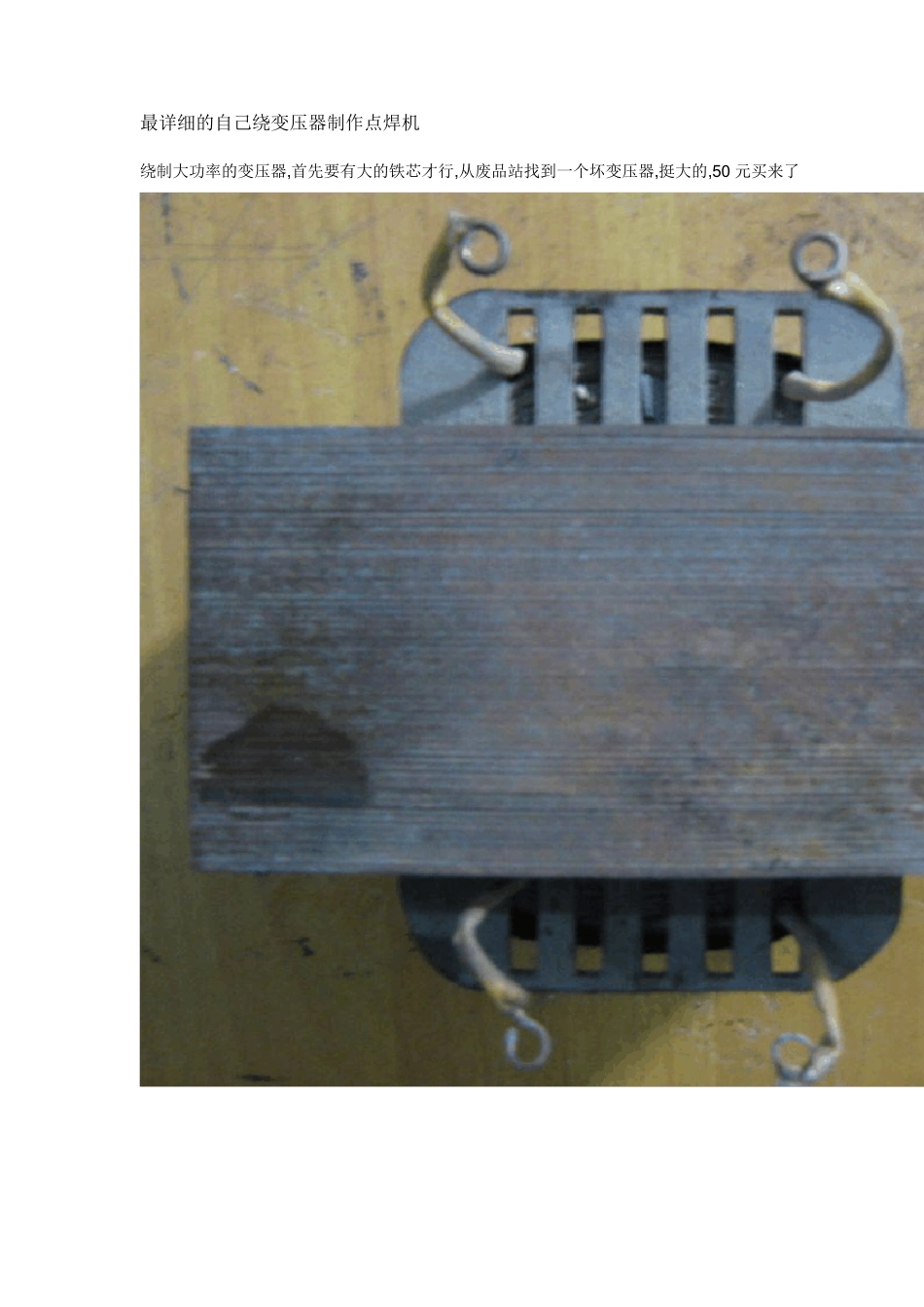

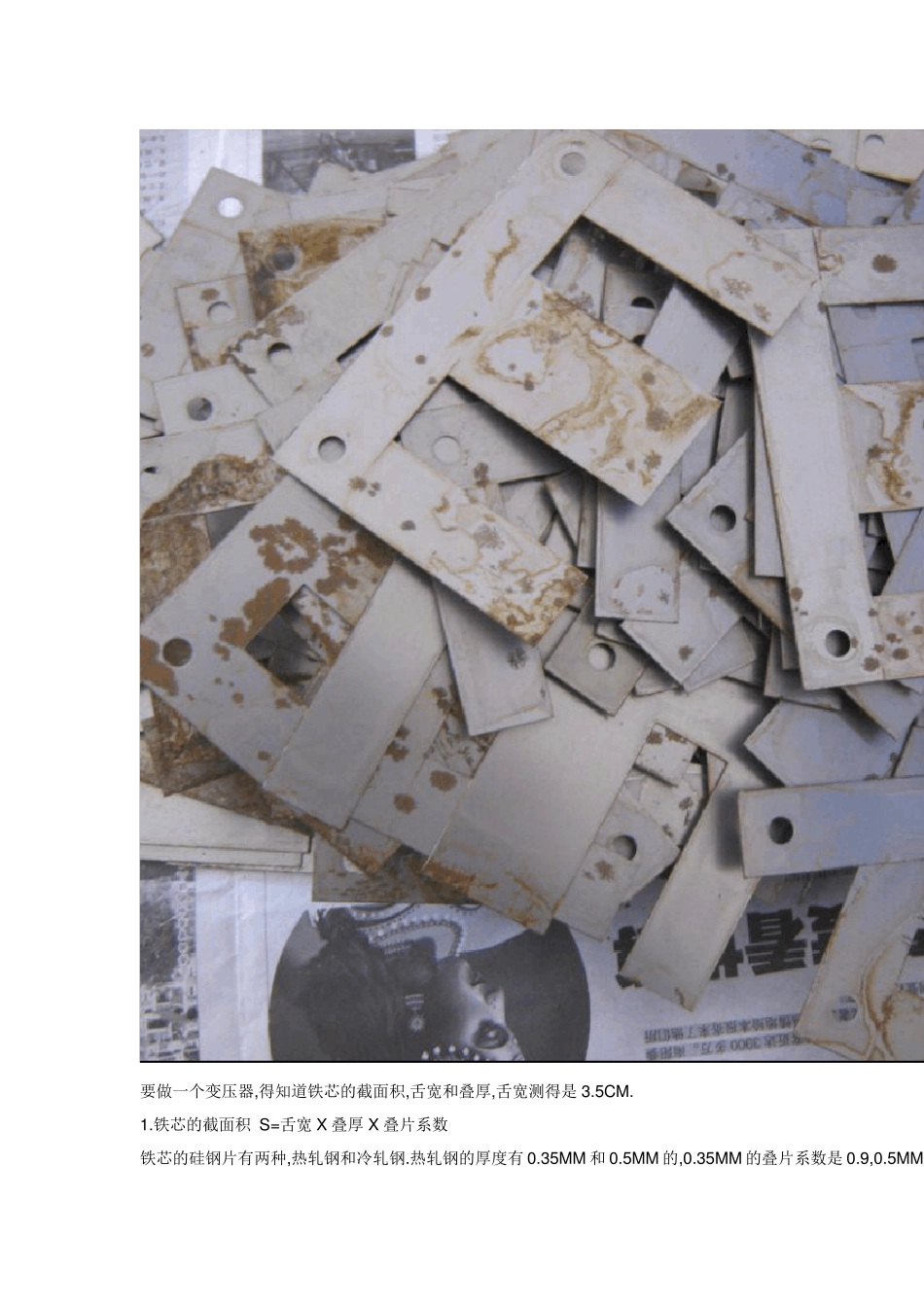

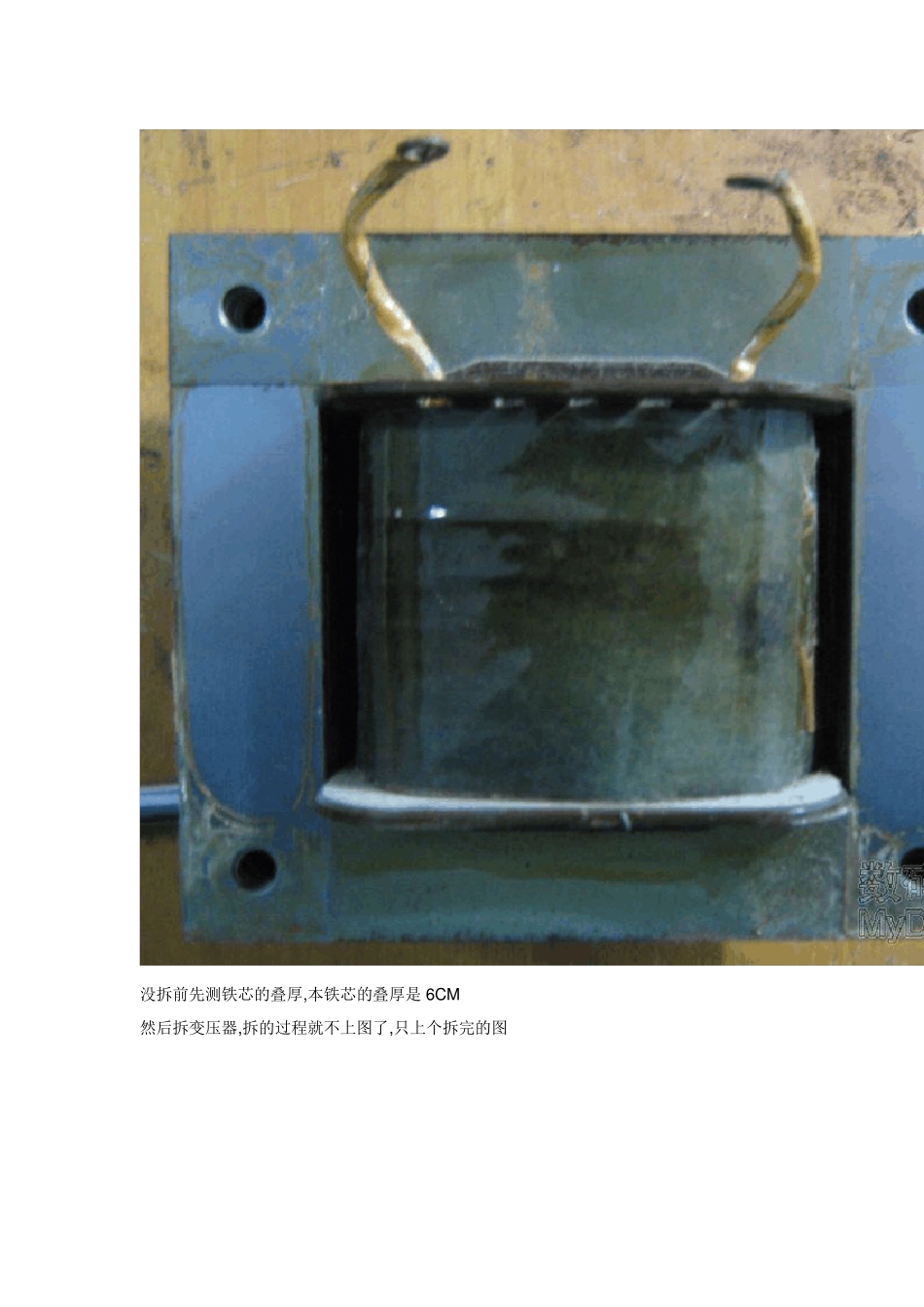

最详细的自己绕变压器制作点焊机 绕制大功率的变压器,首先要有大的铁芯才行,从废品站找到一个坏变压器,挺大的,5 0 元买来了 没拆前先测铁芯的叠厚,本铁芯的叠厚是6CM 然后拆变压器,拆的过程就不上图了,只上个拆完的图 要做一个变压器,得知道铁芯的截面积,舌宽和叠厚,舌宽测得是 3.5CM. 1.铁芯的截面积 S=舌宽 X叠厚 X叠片系数 铁芯的硅钢片有两种,热轧钢和冷轧钢.热轧钢的厚度有 0.35MM 和 0.5MM 的,0.35MM 的叠片系数是 0.9,0.5MM 0.95,本例的硅钢片是热轧钢0.35MM 的.叠片系数就按0.91 算.那么铁芯的截面积 S=舌宽X叠厚X叠片系数=3点焊机的次级一般都是5V,按300W 算,电流也有 60A 了,足够用了.就按300W 算吧. 2.计算变压器的输入额定容量 P1=P2 除以效率 变压器输出容量小于 10VA 的,效率为 60%,10 至 30VA 的为 70%,30 至 80 的为 80%,80 至 200 的为 85%,200 至本例的300W 也就是90%的效率, P1=P2 除以 0.9 约等于 333VA 3.求额定功率 P=(P1+P2)除以 2=(300+333)除以 2=316.5VA 4.计算变压器的次级电流 I2=P2 除以 U2=300 除以 5=60A 5.求初级的额定电流 I1=K1X(P1 除以 U1) K1 为经验系数,一般取 1.2,功率越大取值越小,本例取 1.2,那么 I1=1.2X(333 除以 220)约等于 1.8A. 6.计算铁芯的实际面积 S=1.2X(P 的平方根)约等于 21 平方厘米 7.铁芯的实际叠厚=21 除以(3.5X0.91)约等于 6.6CM 铁芯的实际厚度比测量的少了 0.6CM 也免强能用. 8 求变压器的初级匝数 N1=(45XU1)除以(磁通密度 X铁芯的截面积)=(45X220)除以(1.2X19)约等于 433 匝 热轧钢的磁通密度在 1.2 至 1.7 之间,冷轧钢的在 1 至 1.2 之间,本例取 1.2 9.压器的次级匝数简化为 N2=(45XU2 除以(磁通密度 X铁芯的截面积)=(45X5)除以(1.2X19)约等于 10 匝 10.初级导线的线径简化为 D1=0.8X(I1 的平方根)=0.8X(1.8 的平方根)约等于 1.07MM 11.次级导线的线径简化为 D2=0.8X(I2 的平方根)=0.8X(60 的平方根)约等于 6.2MM. 知道这些数据就可以绕变压器了,去买铜线吧!买的时候最好用比实际线径粗一点的,初级我用 1.12MM 的线,次级准备好铜线,绕线机,绝缘漆,涮子,绝缘纸,绝缘套管后就开始绕变压器了. 我的绕线机 开始绕初级的线了............. 绕线过程就不上图了. 初级线绕好了..... 一共绕了 4 5 0 匝,一定要比实际多绕个 1 0 几匝才行. 绕好后开...
