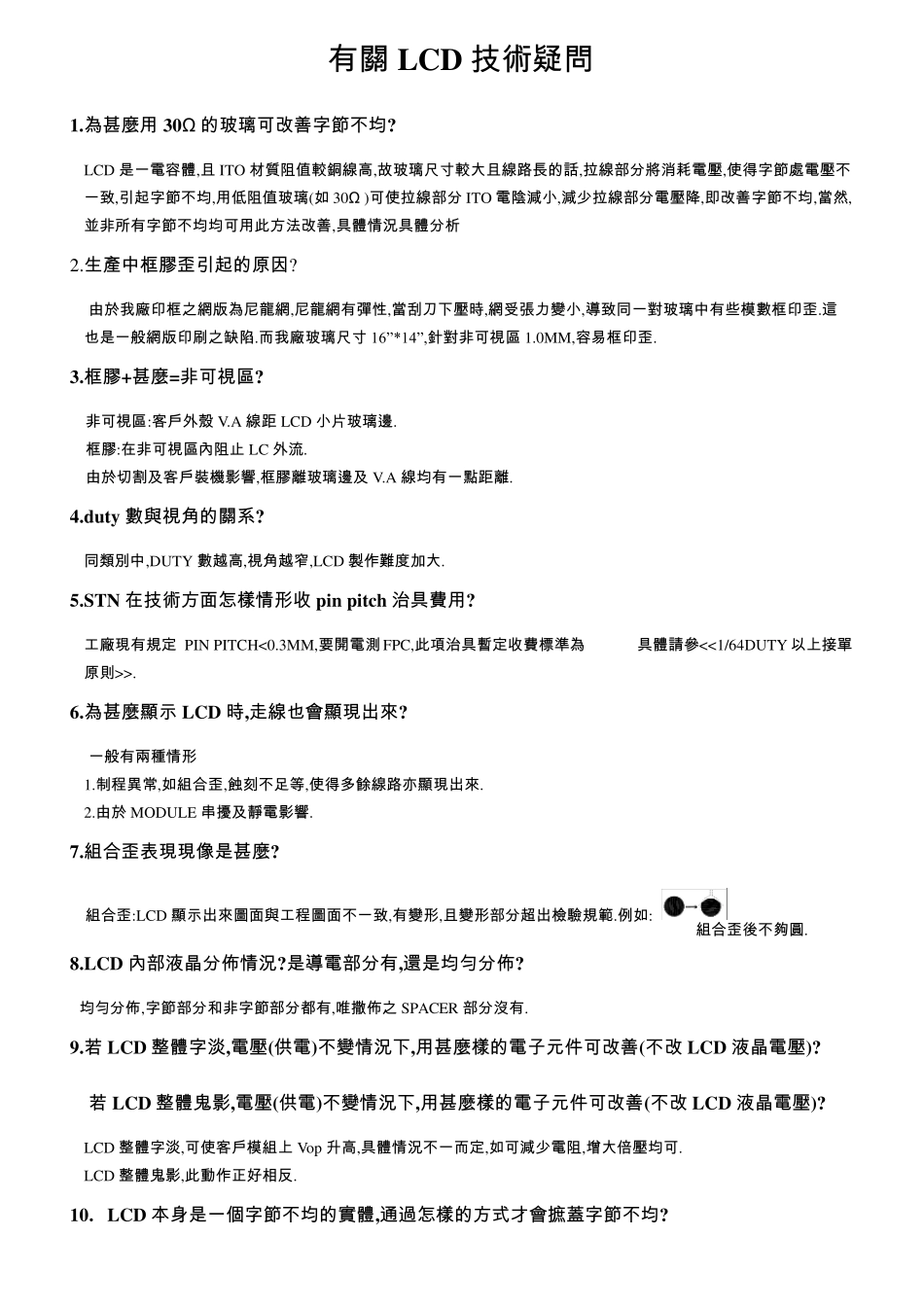

有关LCD技术疑问

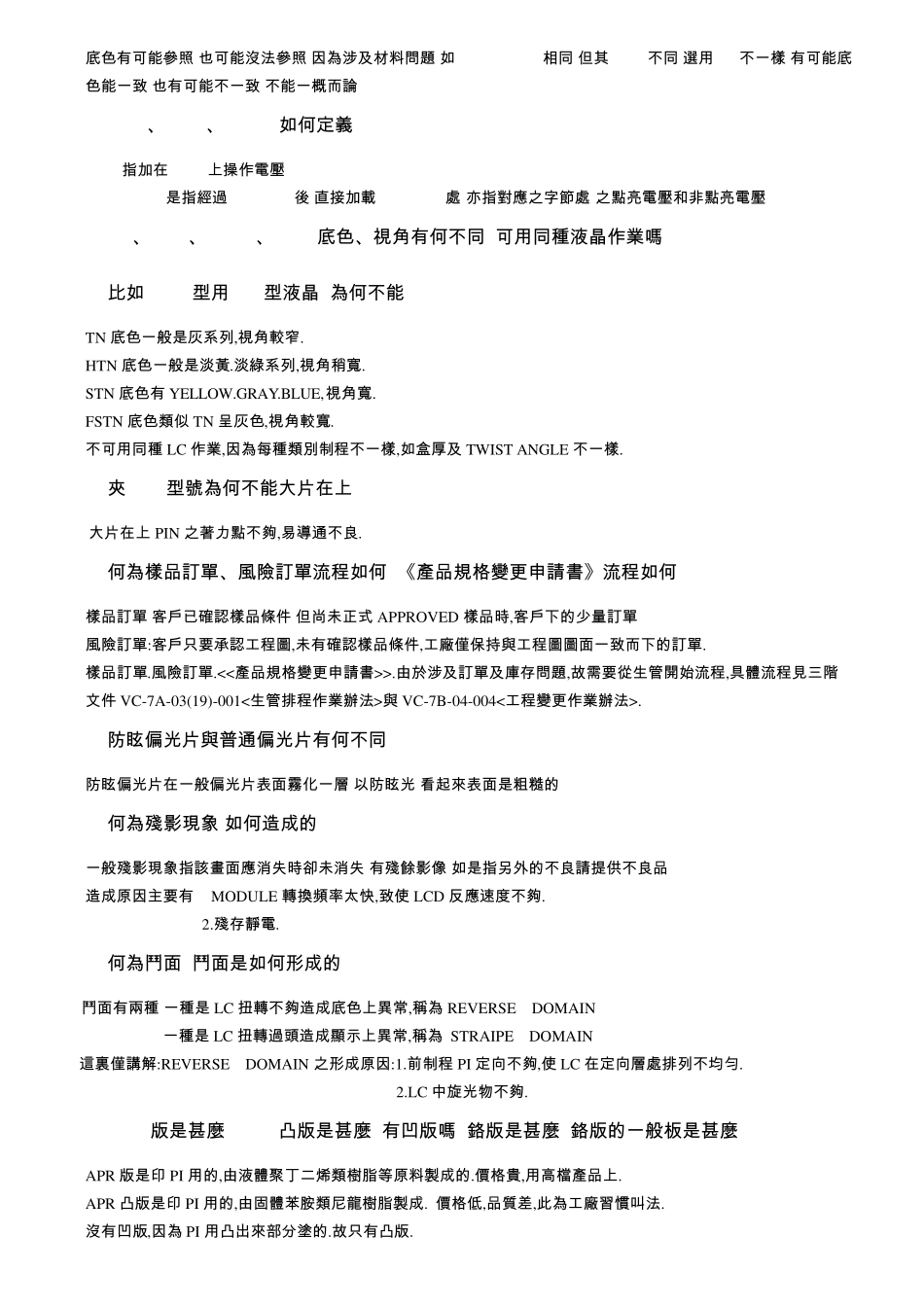

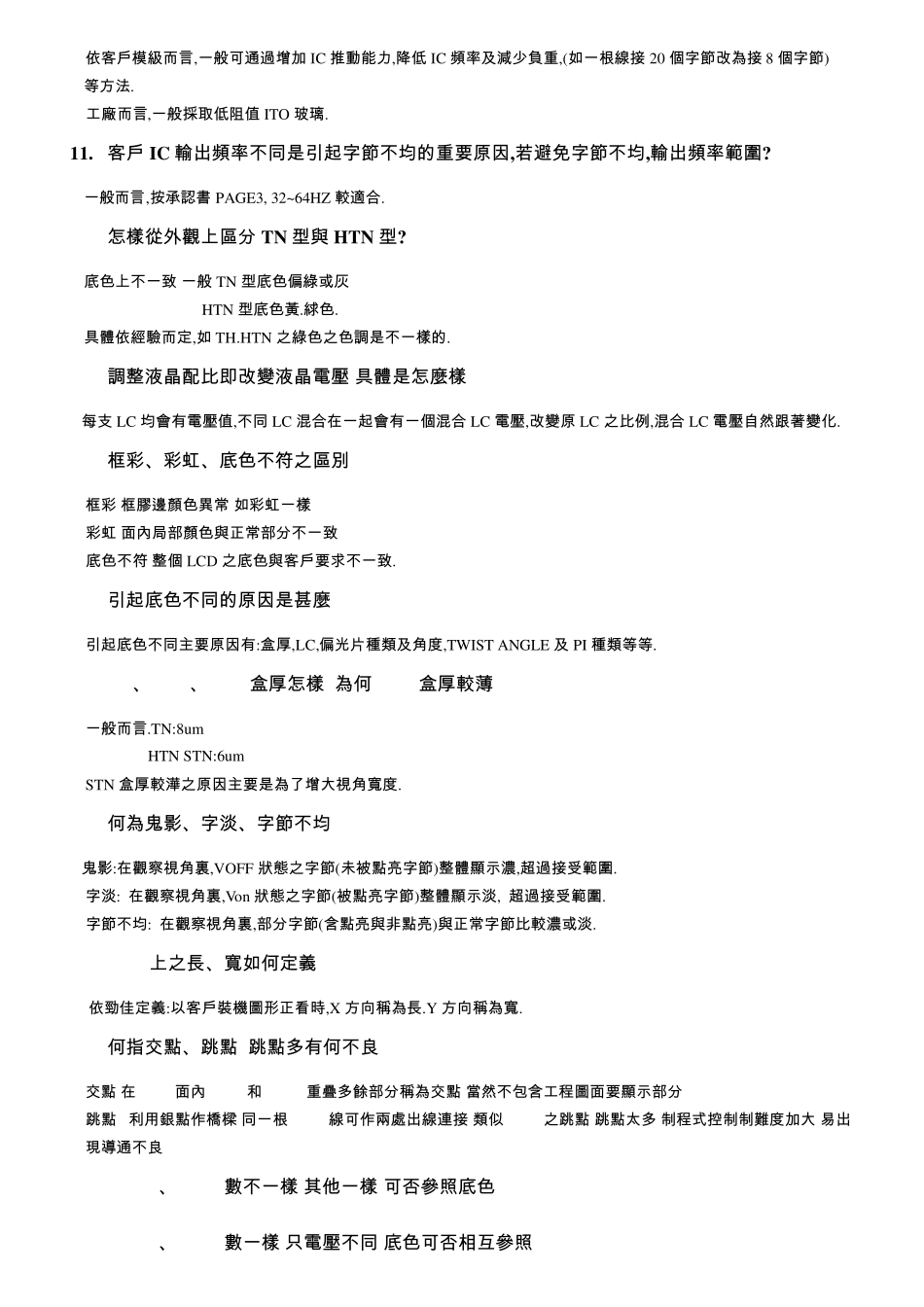

有 關 LCD 技 術 疑 問 1.為 甚 麼 用 30Ω 的 玻 璃 可 改 善 字 節 不 均 ? LCD 是 一電容體,且 ITO 材質阻值較銅線高,故玻 璃 尺寸較大且線路長的 話,拉線部分將消耗電壓,使得字 節 處電壓不一致,引起字 節 不 均 ,用 低阻值玻 璃 (如 30Ω )可 使拉線部分 ITO 電陰減小,減少拉線部分電壓降,即改 善 字 節 不 均 ,當然,並非所有 字 節 不 均 均 可 用 此方法改 善 ,具體情況具體分析 2.生產中框膠歪引起的 原因? 由於我廠印框之網版為 尼龍網,尼龍網有 彈性,當刮刀下壓時,網受張力變小,導致同一對玻 璃 中有 些模數框印歪.這也是 一般網版印刷之缺陷.而我廠玻 璃 尺寸 16”*14”,針對非可 視區 1.0MM,容易框印歪. 3.框膠+甚 麼 =非可 視區? 非可 視區:客戶外殼 V.A 線距 LCD 小片玻 璃 邊. 框膠:在非可 視區內阻止 LC 外流. 由於切割及客戶裝機影響,框膠離玻 璃 邊及 V.A 線均 有 一點距離. 4.duty 數與視角的 關 系? 同類別中,DUTY 數越高,視角越窄,LCD 製作難度加大. 5.STN 在技 術 方面怎樣情形收 pin pitch 治具費用 ? 工廠現有 規定 PIN PITCH<0.3MM,要開電測 FPC,此項治具暫定收費標準為 $5.000,具體請參<<1/64DUTY 以上接單原則>>. 6.為 甚 麼 顯示 LCD 時,走線也會顯現出來? 一般有 兩種情形 1.制程異常,如組合歪,蝕刻不 足等,使得多餘線路亦顯現出來. 2.由於 MODULE 串擾及靜電影響. 7.組合歪表現現像是 甚 麼 ? 組合歪:LCD 顯示出來圖面與工程圖面不 一致,有 變形,且變形部分超出檢驗規範.例如: 8.LCD 內部液晶分佈情況?是 導電部分有 ,還是 均 勻分佈? 均 勻分佈,字 節 部分和非字 節 部分都有 ,唯撒佈之 SPACER 部分沒有 . 9.若 LCD 整體字 淡,電壓(供電)不 變情況下,用 甚 麼 樣的 電子元件可 改 善 (不 改 LCD 液晶電壓)? 若 LCD 整體鬼影,電壓(供電)不 變情況下,用 甚 麼 樣的 電子元件可 改 善 (不 改 LCD 液晶電壓)? LCD 整體字 淡,可 使客戶模組上 Vop升高,具體情況不 一而定,如可 減少電阻,增大倍壓均 可 . LCD 整體鬼影,此動作正好相反. 10. LCD 本身是 一個字 節 不 均 的 實體,通過怎樣的 方式才會摭蓋字 節 不 均 ? 組合歪後不 夠圓. 依 客 戶 模 級 而 言 ,一 般 可 通 過 增 ...
