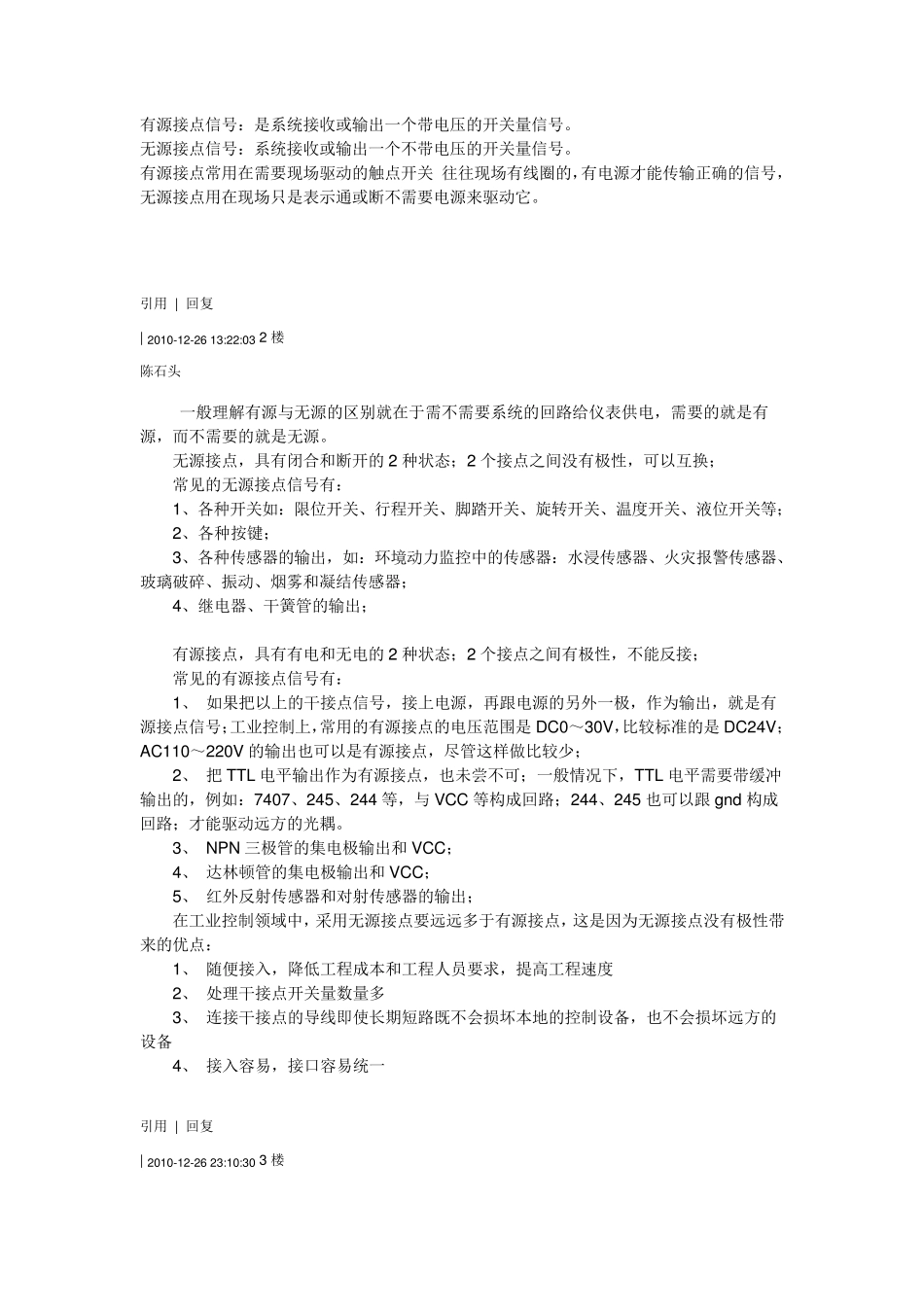

西岭雪 建议删除该贴!! | 收藏 | 回复 | 2010-12-26 09:16:26 楼主 谈谈你对源接点和无源接点的理解？源接点和无源接点之间的区别？接入自控系统有有什么不同？ 下周初结贴，9 个最优回帖分别获得20MP、10MP、10MP、10MP、20 积分、20 积分、20 积分、20 积分、20 积分！ MP 介绍：gongkongMP 即工控币，是中国工控网的用户积分与回馈系统的一个网络虚拟计价单位，类似于大家熟悉的QB，1 个MP=1 元人民币。 MP 有什么用？兑换服务：以 1 个MP=1 元来置换中国工控网的相关服务。 兑换现金：非积分获得的MP 可兑换等值现金（满 100MP 后、用户可通过用户管理后台申请兑换）。 总记录数 1 4 总页数 1 当前页 1 1 引用 | 回复 | 2010-12-26 13:03:08 1 楼 林 森 1 、对源节点和无源节点的理解 源接点就没有没电压的接点,有源接点就是带电压的接点 。 带有电源的接点称为有源接点，该接点受电源通断的影响而通断。如接触器辅助触点，继电器触点等。无源接点没有电源，又称干接点。如行程开关的触点。有电源的接点为有源接点，无电源的接点为无源接点，这个说法不准确，你仔细想那个触点上没有电，如没有电它的通断有什么意义。有源与无源是相对某一设备来说的，只是源来自设备的不同。如一继电器动作时一接点通或断一电流，通断的电流不是由这一回路提供的，这个接点就为无源接点，反之。即为有源接点。一般对于单个设备来说,提供的都是无源接点,如接触器辅助接点等,在具体的回路中有电源才能工作.但是如 PLC、变频器等设备很多都提供带电源的接点，这类接点才叫做有源接点 无源节点的定义： 无源开关；具有闭合和断开的2 种状态；2 个节点之间没有极性，可以互换； 常见的无源节点信号有： （1）各种开关如：限位开关、行程开关、脚踏开关、旋转开关、温度开关、液位开关等； （2）各种按键； （3）各种传感器的输出，如：环境动力监控中的传感器：水浸传感器、火灾报警传感器、玻璃破碎、振动、烟雾和凝结传感器； （4）继电器、干簧管的输出； 有源节点的定义是： 有源开关；具有有电和无电的2 种状态；2 个接点之间有极性，不能反接； 最常见的有源节点信号是：（1）把以上的干节点信号，接上电源，再跟电源的另外一极，作为输出，就是有源节点信号；工业控制上，常用的湿节点的电压范围是 DC0～30V，比较标准的是 DC24V；AC110～220V 的输出也可以是有源节点，...
