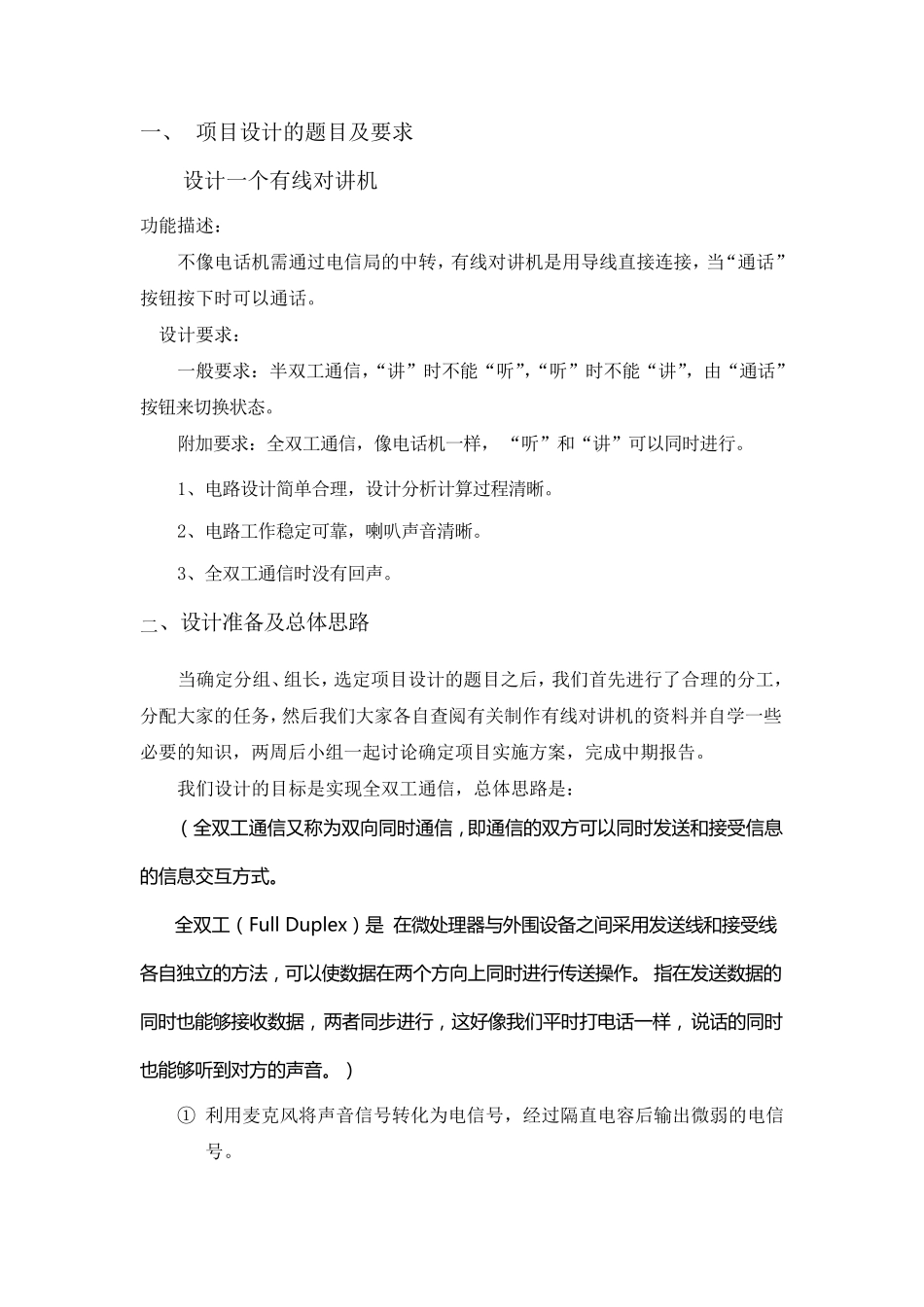

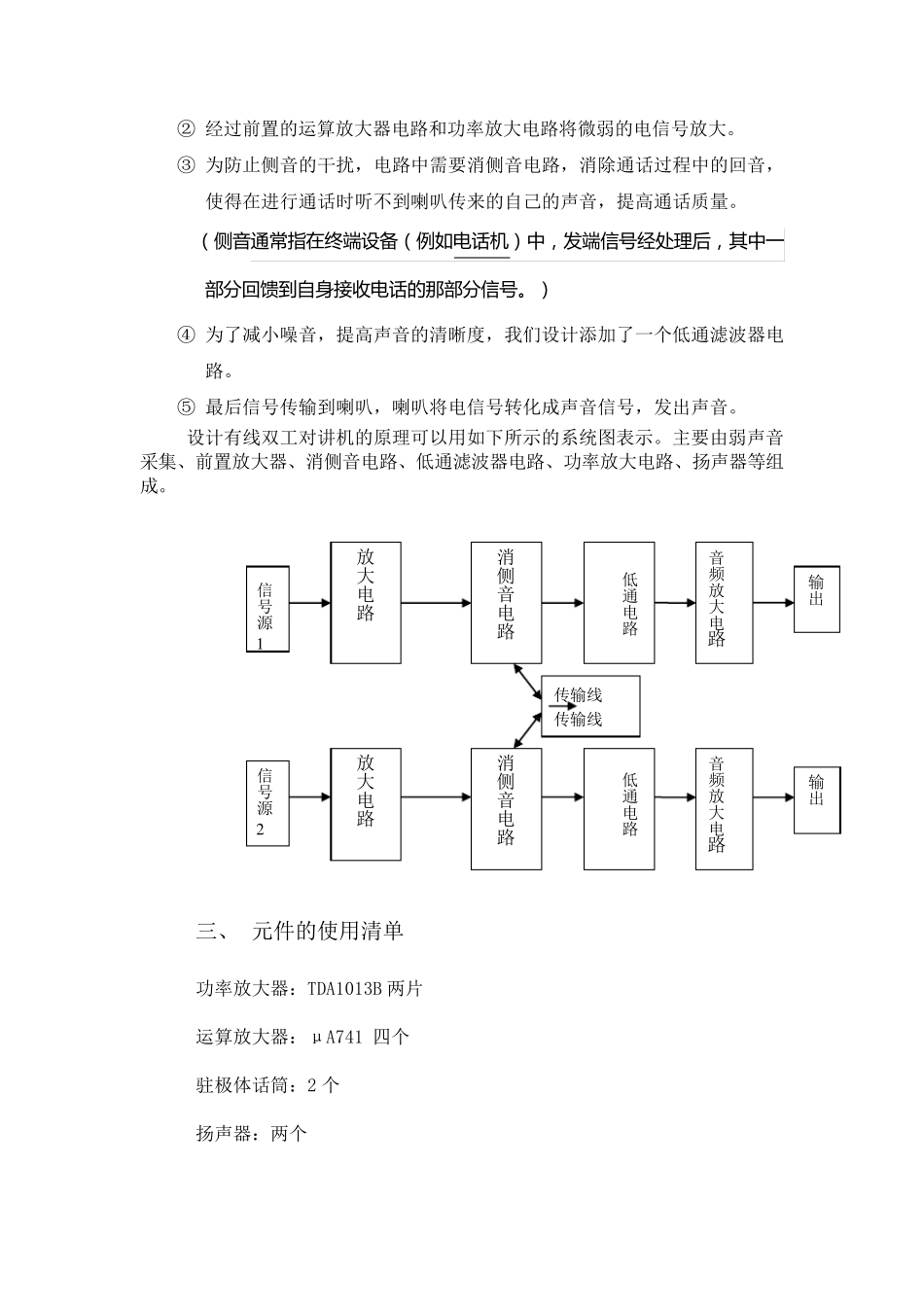

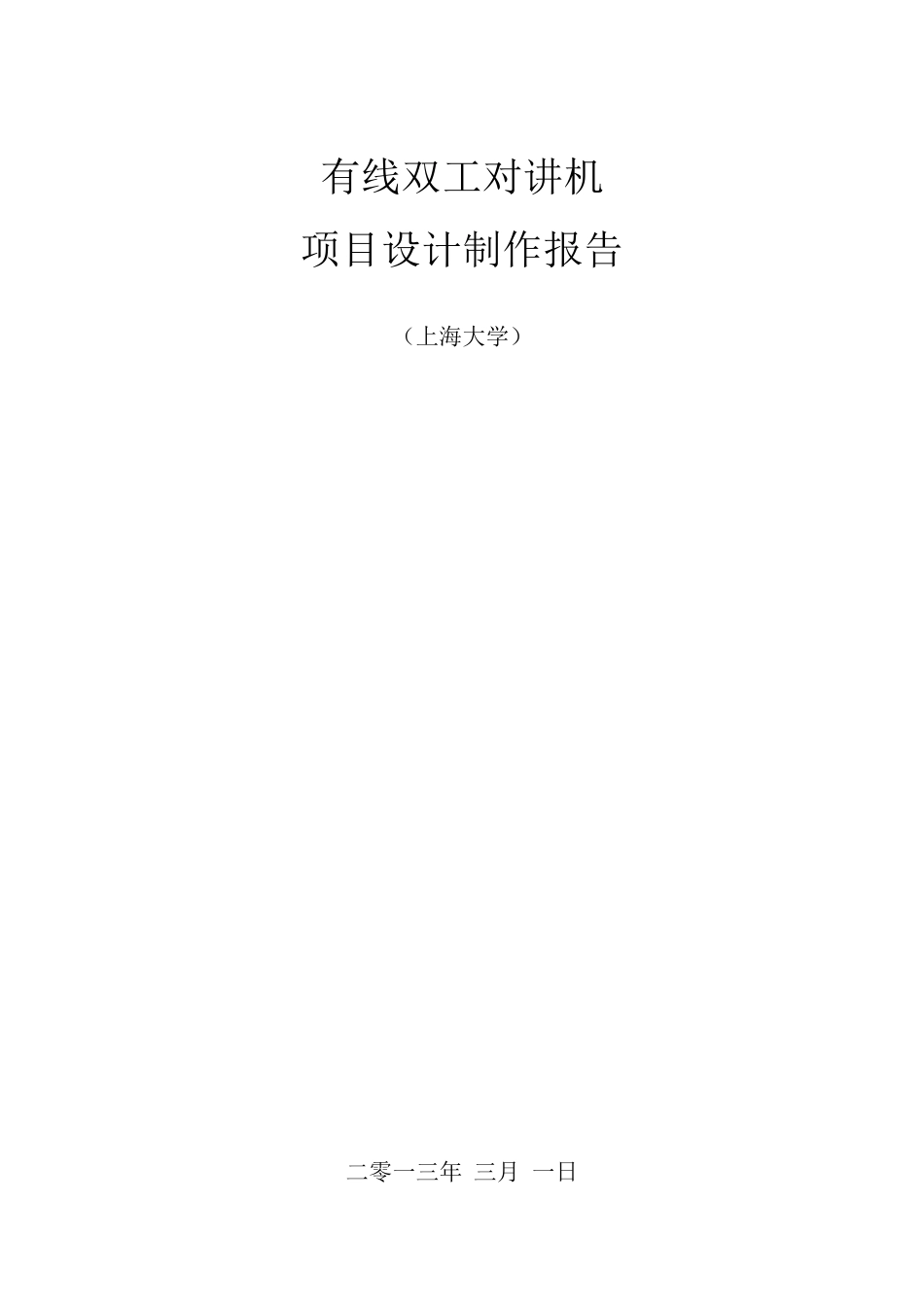

有线双工对讲机 项目设计制作报告 （上海大学） 二零一三年 三月 一日 一、 项目设计的题目及要求 设计一个有线对讲机 功能描述： 不像电话机需通过电信局的中转，有线对讲机是用导线直接连接，当“通话”按钮按下时可以通话。 设计要求： 一般要求：半双工通信，“讲”时不能“听”，“听”时不能“讲”，由“通话”按钮来切换状态。 附加要求：全双工通信，像电话机一样，“听”和“讲”可以同时进行。 1、电路设计简单合理，设计分析计算过程清晰。 2、电路工作稳定可靠，喇叭声音清晰。 3、全双工通信时没有回声。 二、设计准备及总体思路 当确定分组、组长，选定项目设计的题目之后，我们首先进行了合理的分工，分配大家的任务，然后我们大家各自查阅有关制作有线对讲机的资料并自学一些必要的知识，两周后小组一起讨论确定项目实施方案，完成中期报告。 我们设计的目标是实现全双工通信，总体思路是： （ 全 双 工 通 信 又 称 为 双 向 同 时 通 信 ， 即 通 信 的 双 方 可 以 同 时 发 送 和 接 受 信 息的 信 息 交 互 方 式 。 全 双 工 （ Full Duplex）是 在微处理器与外围设备之间采用发 送 线和 接 受 线各自独立的 方 法， 可 以 使数据在两个方 向 上同 时 进行传送 操作。 指在发 送 数据的同 时 也能够接 收数据， 两者同 步进行， 这好像我们平时 打电话一样， 说话的 同 时也能够听到对方 的 声音。） ① 利用麦克风将声音信号转化为电信号，经过隔直电容后输出微弱的电信号。 ② 经过前置的运算放大器电路和功率放大电路将微弱的电信号放大。 ③ 为防止侧音的干扰，电路中需要消侧音电路，消除通话过程中的回音，使得在进行通话时听不到喇叭传来的自己的声音，提高通话质量。 （ 侧 音 通 常 指 在 终 端 设 备 （ 例 如 电 话 机 ） 中 ， 发 端 信 号 经 处 理 后 ， 其 中 一部 分 回 馈 到 自 身 接 收 电 话 的 那 部 分 信 号 。 ） ④ 为了减小噪音，提高声音的清晰度，我们设计添加了一个低通滤波器电路。 ⑤ 最后信号传输到喇叭，喇叭将电信号转化成声音信号，发出声音。 设计有线双工对讲机的原理可以用如下所示的系统图表示。主要由弱声音采集、前置放大器、消侧音电路、低通滤波器电路、功率放大电路、扬声器等组成。 三、 元件的使用清单 ...
