有线数字电视系统设计方案

有线数字电视系统设计方案_第1页
1/11
有线数字电视系统设计方案_第2页
2/11

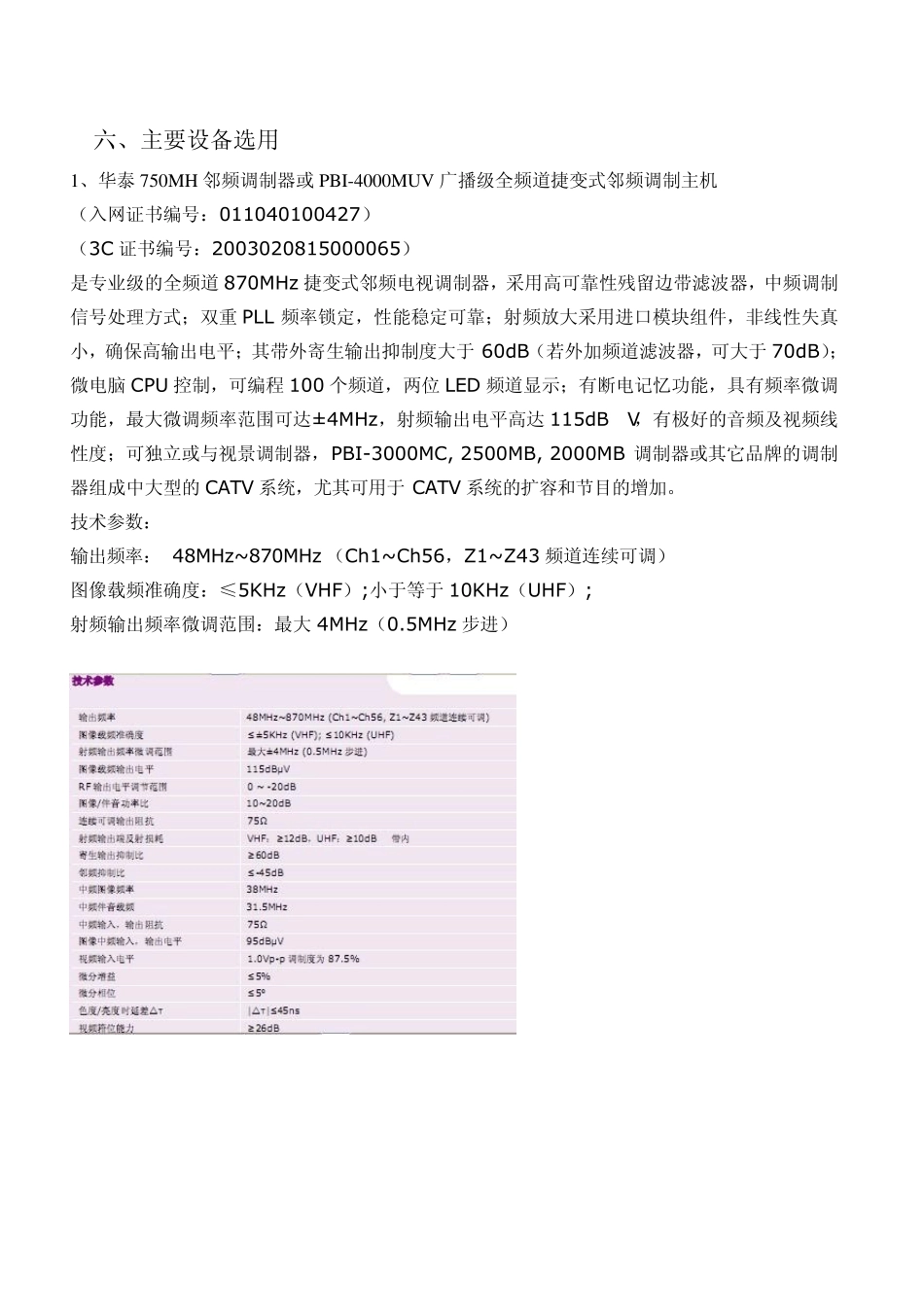

有线数字电视系统设计方案_第3页
3/11

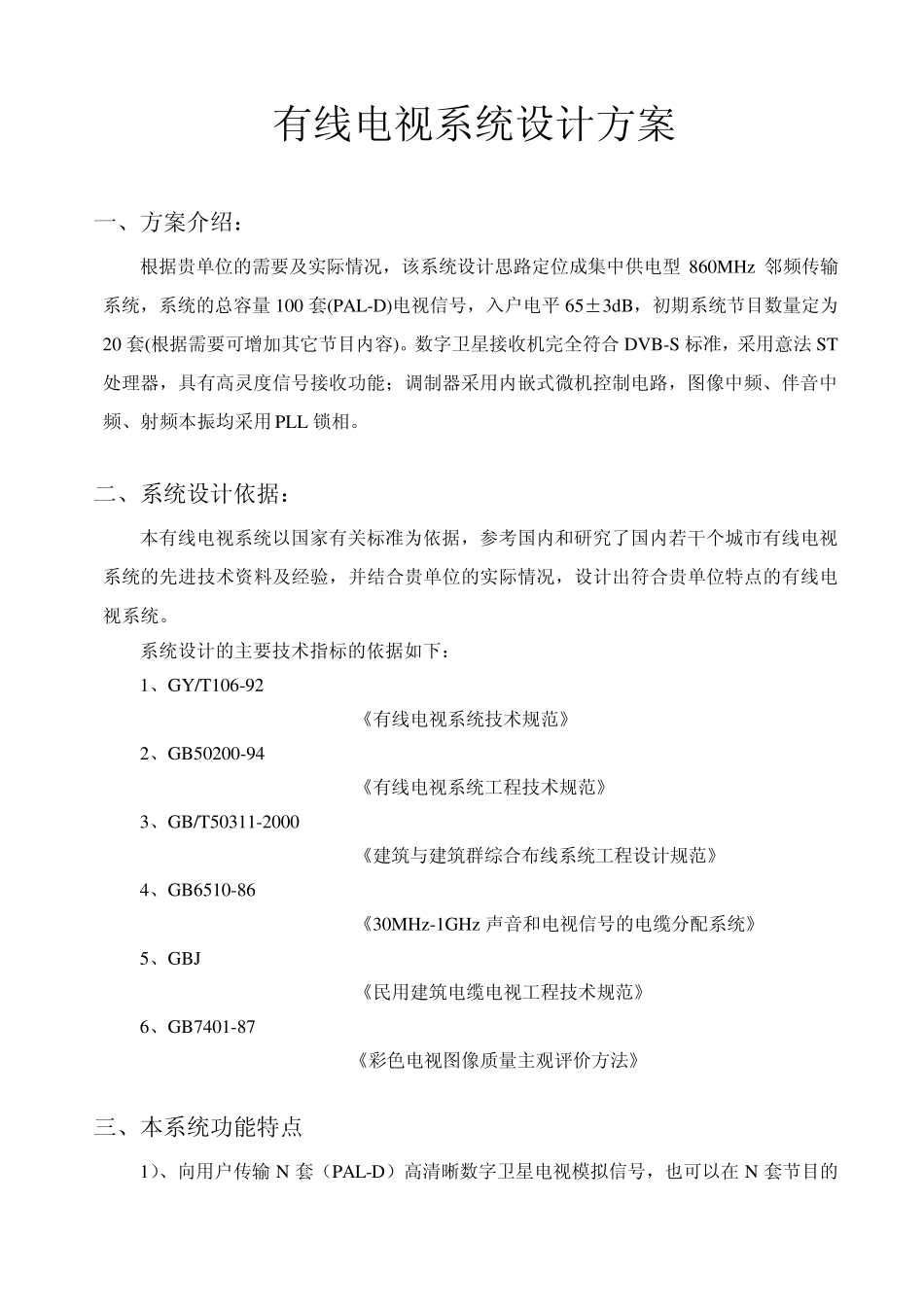

有线电视系统设计方案 一、方案介绍: 根据贵单位的需要及实际情况,该系统设计思路定位成集中供电型860MHz 邻频传输系统,系统的总容量100 套(PAL-D)电视信号,入户电平65±3dB,初期系统节目数量定为20 套(根据需要可增加其它节目内容)。数字卫星接收机完全符合 DVB-S 标准,采用意法 ST处理器,具有高灵度信号接收功能;调制器采用内嵌式微机控制电路,图像中频、伴音中频、射频本振均采用 PLL 锁相。 二、系统设计依据: 本有线电视系统以国家有关标准为依据,参考国内和研究了国内若干个城市有线电视系统的先进技术资料及经验,并结合贵单位的实际情况,设计出符合贵单位特点的有线电视系统。 系统设计的主要技术指标的依据如下: 1、GY/T106-92 《有线电视系统技术规范》 2、GB50200-94 《有线电视系统工程技术规范》 3、GB/T50311-2000 《建筑与建筑群综合布线系统工程设计规范》 4、GB6510-86 《30MHz-1GHz 声音和电视信号的电缆分配系统》 5、GBJ 《民用建筑电缆电视工程技术规范》 6、GB7401-87 《彩色电视图像质量主观评价方法》 三、本系统功能特点 1)、向用户传输N 套(PAL-D)高清晰数字卫星电视模拟信号,也可以在 N 套节目的35 3-24 3-24 29-34 29-34 35 36 36 39 39 40 40 有线信号 37 38 37 38 基础上增加自办节目。 2)、网络通过光缆可以实行远距离传输,图像清晰、流畅。 3)、系统容量大,传输节目多。 四、广播电视系统组成及指标分配: 1、系统组成 系统主要由信号源、机房前端、干线传输、分配放大、同轴电缆分配网络组成。 2、指标分配: 项目 设计值 前端 比例 dB 电缆 比例 dB 分配系统 比例 dB 终端 比例 dB C/N 44 dB 1/10 54 2.5/10 50 3.5/10 48.5 3/10 49.1 CTB 55 dB 1/10 55 3/10 65 2.0/10 69 4/10 63 CSO 55 dB 1/10 65 3/10 60 3.0/10 60 3/10 60 五、系统组成框图: 1 1 2 2 亚洲 3S 25 25 26 26 27 27 28 28 中星 6B 功 分 器 视景混合器 合 成 器 视景混合器 卫星接收机 功 分 器 卫星接收机 卫星接收机 卫星接收机 华泰调制器 华泰调制器 华泰调制器 华泰调制器 卫星接收机 卫星接收机 华泰调制器 华泰调制器 调制器 卫星接收机 卫星接收机 华泰调制器 调制器 华泰调制器 调制器 视景混合器 分 支 器 数字机顶盒 数字机顶盒 英特接收机...
