有线数字电视频道配置及测量技术指标

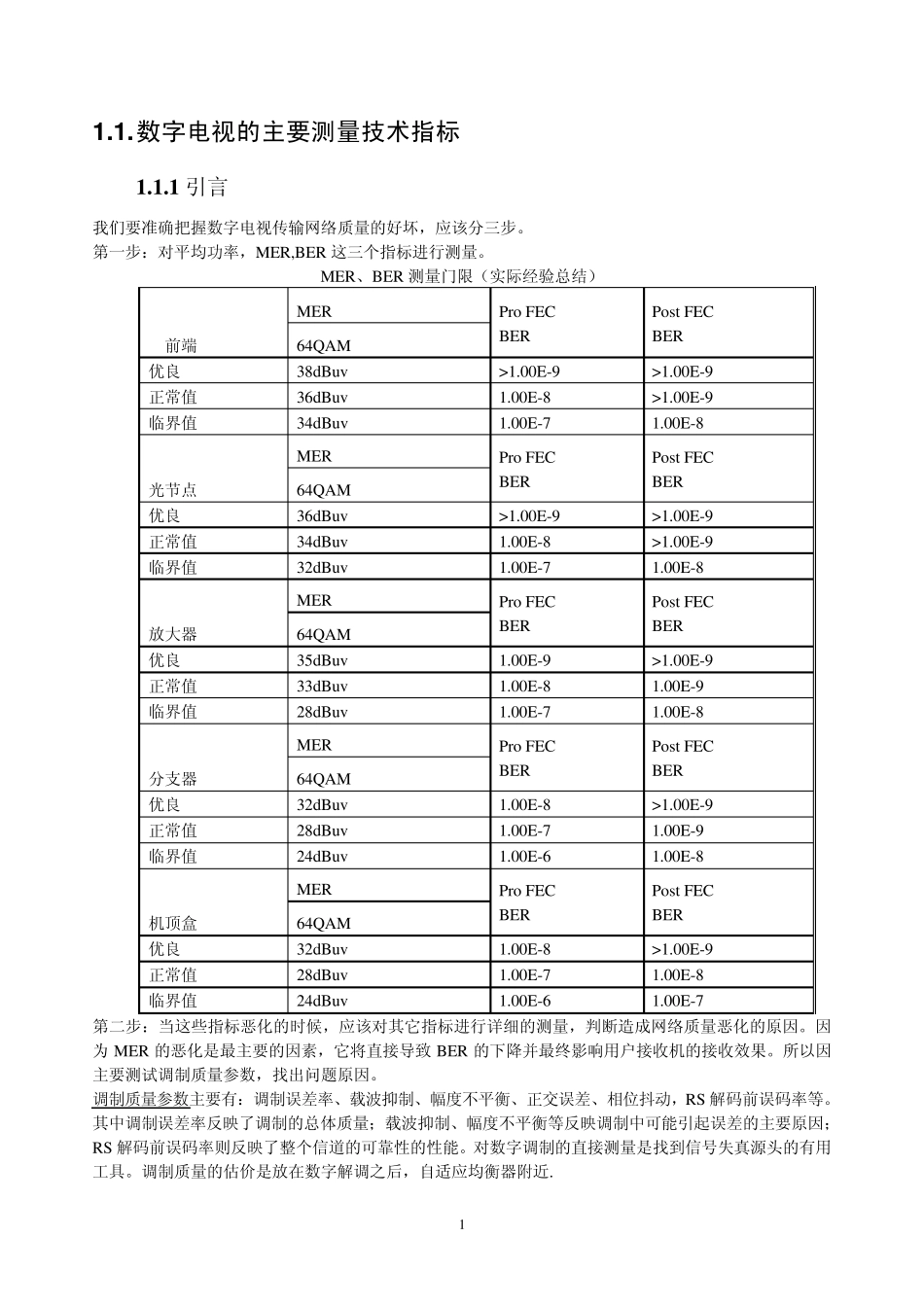

1 1 .1 . 数字电视的主要测量技术指标 1 .1 .1 引言 我们要准确把握数字电视传输网络质量的好坏，应该分三步。 第一步：对平均功率，MER,BER 这三个指标进行测量。 MER、BER 测量门限（实际经验总结） 前端 MER Pro FEC BER Post FEC BER 64QAM 优良 38dBu v >1.00E-9 >1.00E-9 正常值 36dBu v 1.00E-8 >1.00E-9 临界值 34dBu v 1.00E-7 1.00E-8 光节点 MER Pro FEC BER Post FEC BER 64QAM 优良 36dBu v >1.00E-9 >1.00E-9 正常值 34dBu v 1.00E-8 >1.00E-9 临界值 32dBu v 1.00E-7 1.00E-8 放大器 MER Pro FEC BER Post FEC BER 64QAM 优良 35dBu v 1.00E-9 >1.00E-9 正常值 33dBu v 1.00E-8 1.00E-9 临界值 28dBu v 1.00E-7 1.00E-8 分支器 MER Pro FEC BER Post FEC BER 64QAM 优良 32dBu v 1.00E-8 >1.00E-9 正常值 28dBu v 1.00E-7 1.00E-9 临界值 24dBu v 1.00E-6 1.00E-8 机顶盒 MER Pro FEC BER Post FEC BER 64QAM 优良 32dBu v 1.00E-8 >1.00E-9 正常值 28dBu v 1.00E-7 1.00E-8 临界值 24dBu v 1.00E-6 1.00E-7 第二步：当这些指标恶化的时候，应该对其它指标进行详细的测量，判断造成网络质量恶化的原因。因为 MER 的恶化是最主要的因素，它将直接导致 BER 的下降并最终影响用户接收机的接收效果。所以因主要测试调制质量参数，找出问题原因。 调制质量参数主要有：调制误差率、载波抑制、幅度不平衡、正交误差、相位抖动，RS 解码前误码率等。其中调制误差率反映了调制的总体质量；载波抑制、幅度不平衡等反映调制中可能引起误差的主要原因；RS 解码前误码率则反映了整个信道的可靠性的性能。对数字调制的直接测量是找到信号失真源头的有用工具。调制质量的估价是放在数字解调之后，自适应均衡器附近. 2 第三步：利用星座图进行逐级排查。 当然我们一般的测试工作只需要做第一步就可以，当网络有问题的时候做第二，三步；而且绝大多数时候我们第二，三步是同时进行的。建议即使网络正常也因该定时在网络前端执行第二，三步操作便于防范问题于未然。 1 .1 .1 . 平均功率 1 .1 .1 .1 . 数字信号电平和模拟信号电平的区别 因为模拟电视图像内容是通过幅度调制来传送的，图像的内容是随时变化的，所以模拟电视的信道的功率取决于图像内容，根据图像的内容的不同，信道功...
