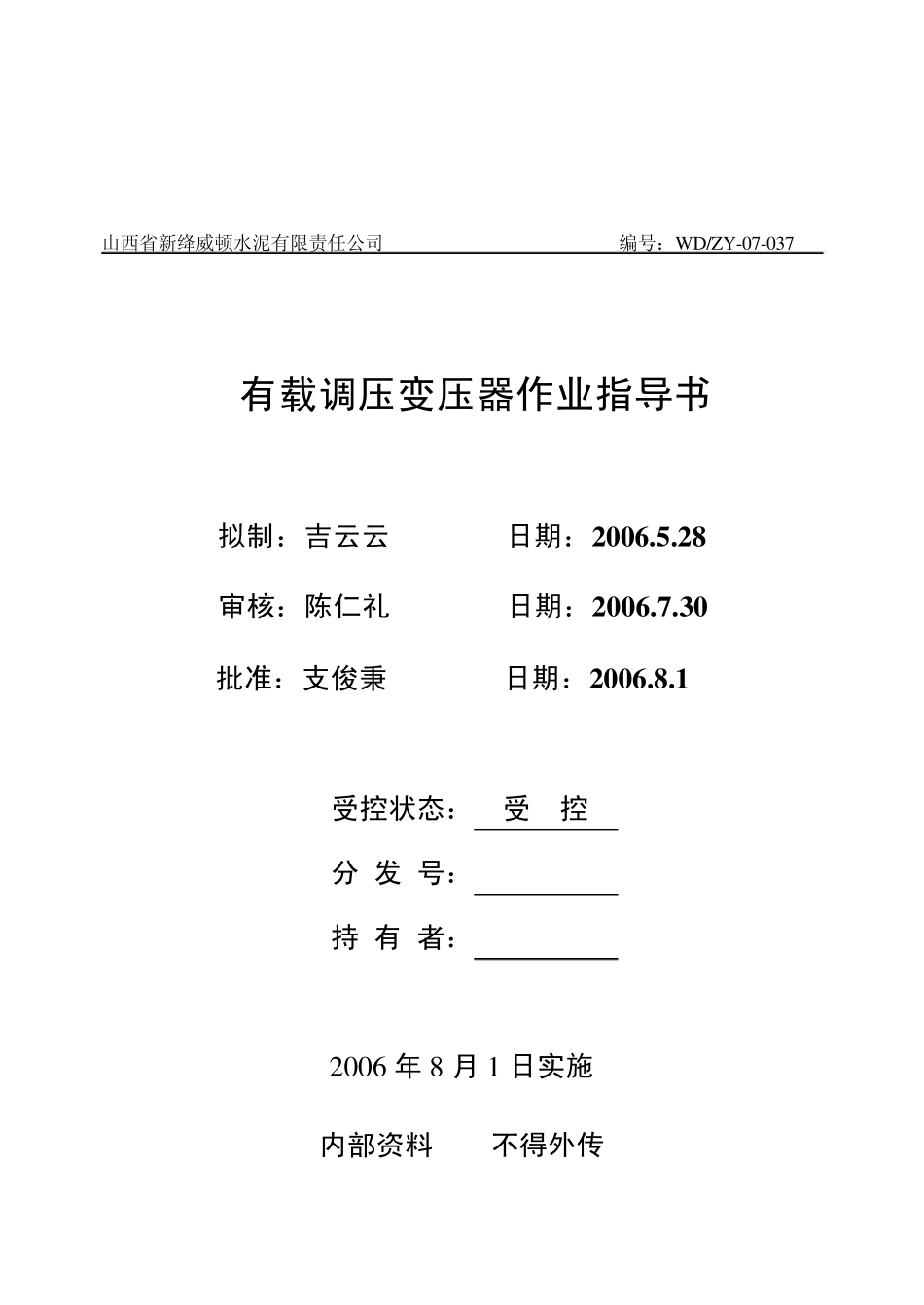

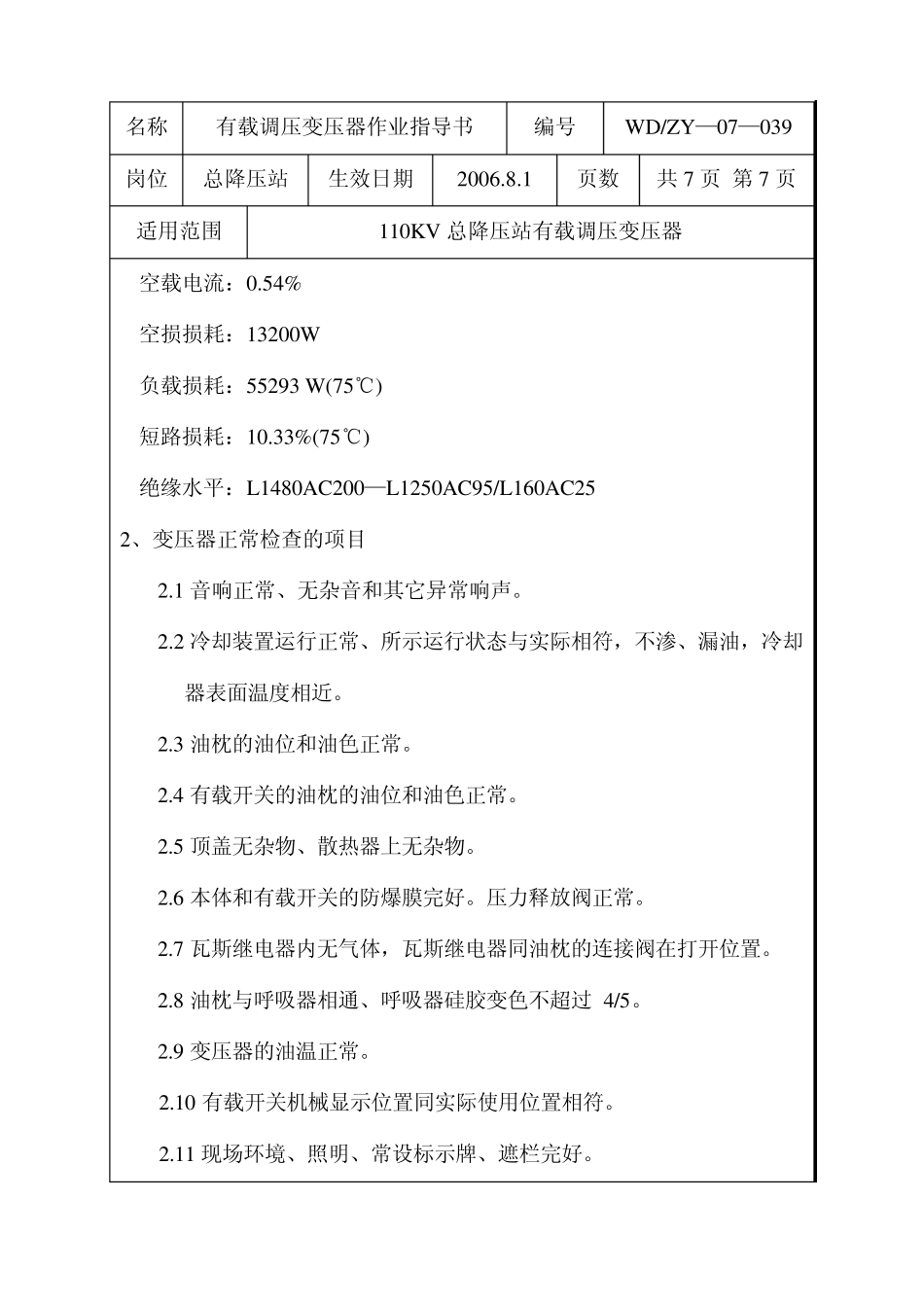

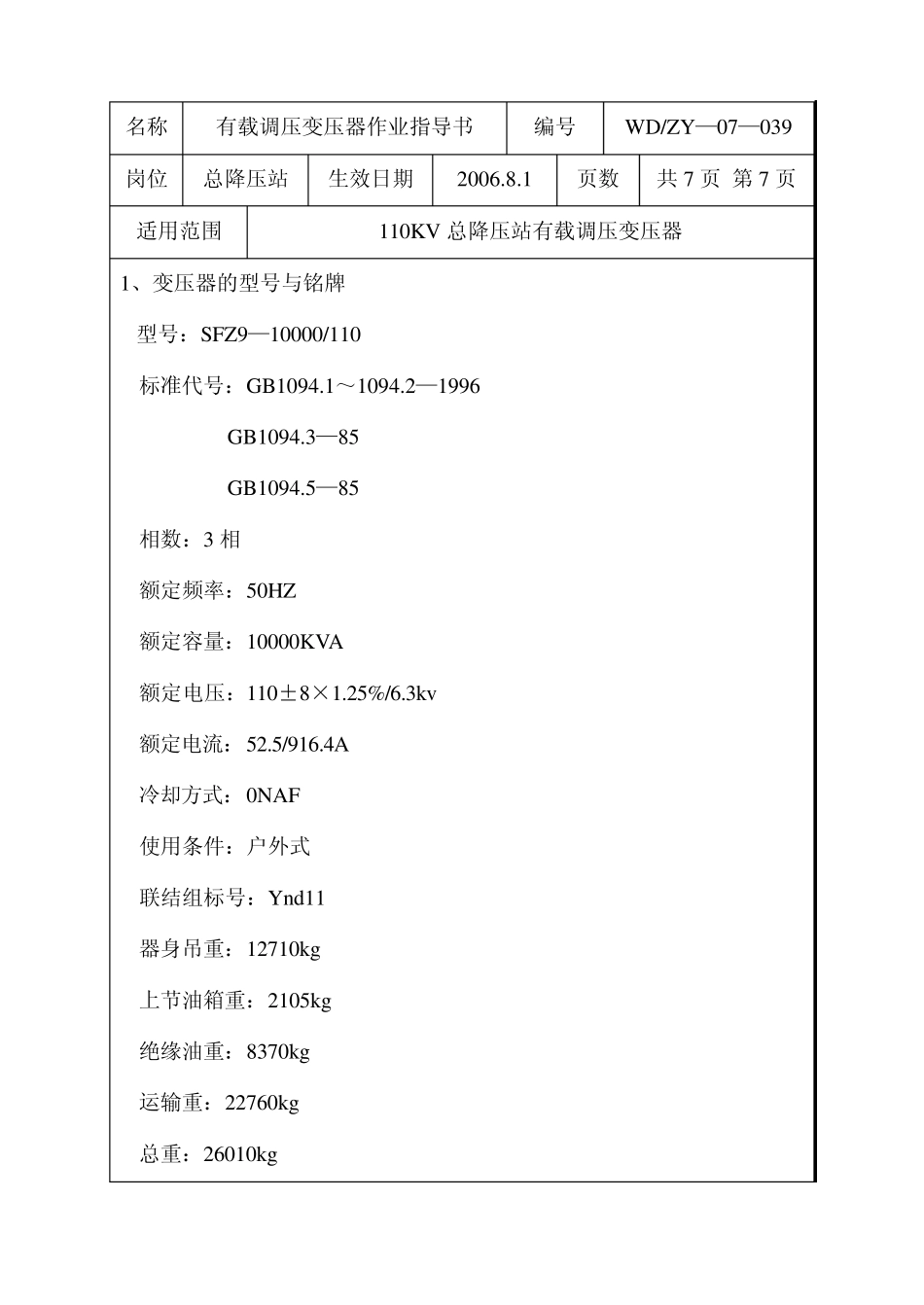

山西省新绛威顿水泥有限责任公司 编号：WD/ZY-07-037 有载调压变压器作业指导书 拟制：吉云云 日期：2 0 0 6 .5 .2 8 审核：陈仁礼 日期：2 0 0 6 .7 .3 0 批准：支俊秉 日期：2 0 0 6 .8 .1 受控状态： 受 控 分 发 号： 持 有 者： 2006 年8 月1 日实施 内部资料 不得外传 名称 有载调压变压器作业指导书 编号 WD/ZY—07—039 岗位 总降压站 生效日期 2006.8.1 页数 共7 页 第7 页 适用范围 110KV 总降压站有载调压变压器 1、变压器的型号与铭牌 型号：SFZ9—10000/110 标准代号：GB1094.1～1094.2—1996 GB1094.3—85 GB1094.5—85 相数：3 相 额定频率：50HZ 额定容量：10000KVA 额定电压：110±8×1.25%/6.3kv 额定电流：52.5/916.4A 冷却方式：0NAF 使用条件：户外式 联结组标号：Ynd11 器身吊重：12710kg 上节油箱重：2105kg 绝缘油重：8370kg 运输重：22760kg 总重：26010kg 名称 有载调压变压器作业指导书 编号 WD/ZY—07—039 岗位 总降压站 生效日期 2006.8.1 页数 共 7 页 第 7 页 适用范围 110KV 总降压站有载调压变压器 空载电流：0.54% 空损损耗：13200W 负载损耗：55293 W(75℃) 短路损耗：10.33%(75℃) 绝缘水平：L1480AC200—L1250AC95/L160AC25 2、变压器正常检查的项目 2.1 音响正常、无杂音和其它异常响声。 2.2 冷却装置运行正常、所示运行状态与实际相符，不渗、漏油，冷却器表面温度相近。 2.3 油枕的油位和油色正常。 2.4 有载开关的油枕的油位和油色正常。 2.5 顶盖无杂物、散热器上无杂物。 2.6 本体和有载开关的防爆膜完好。压力释放阀正常。 2.7 瓦斯继电器内无气体，瓦斯继电器同油枕的连接阀在打开位置。 2.8 油枕与呼吸器相通、呼吸器硅胶变色不超过 4/5。 2.9 变压器的油温正常。 2.10 有载开关机械显示位置同实际使用位置相符。 2.11 现场环境、照明、常设标示牌、遮栏完好。 名称 有载调压变压器作业指导书 编号 WD/ZY—07—039 岗位 总降压站 生效日期 2006.8.1 页数 共 7 页 第 7 页 适用范围 110KV 总降压站有载调压变压器 3、变压器在下列情况下应进行特巡 3.1气候骤变时，检查变压器的油位，油温及本体外观情况。 3.2 大风暴天气时，应检查变压器附近有无可能被吹起的杂物等。（防止 110KV 入户线路短路） 3.3 雷雨后,检查各避雷器动作记数情况...
