有限元分析模板

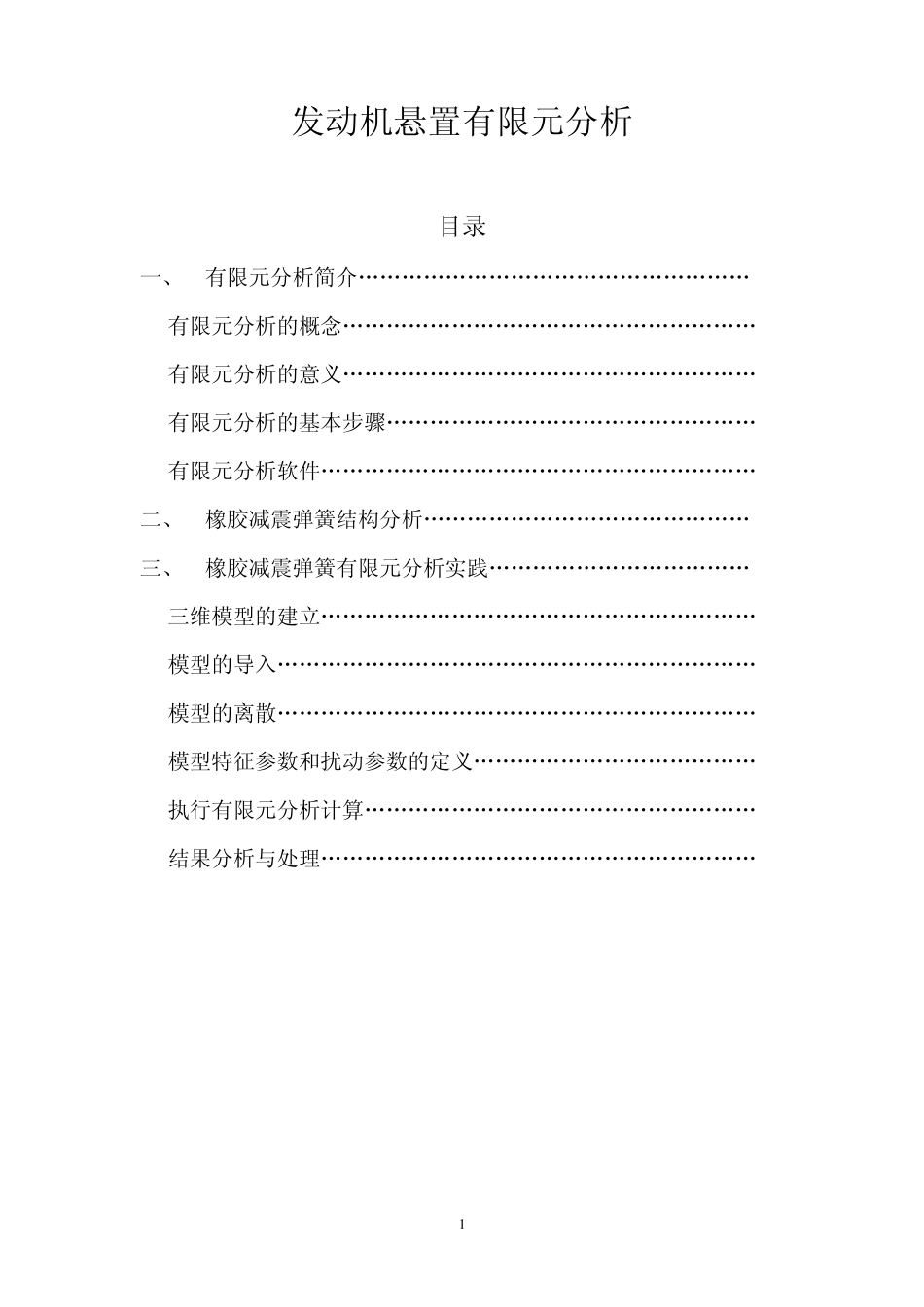

1 发动机悬置有限元分析 目录 一、 有限元分析简介„„„„„„„„„„„„„„„„„„2 1. 有限元分析的概念„„„„„„„„„„„„„„„„„„„2 2. 有限元分析的意义„„„„„„„„„„„„„„„„„„„2 3. 有限元分析的基本步骤„„„„„„„„„„„„„„„„„3 4. 有限元分析软件„„„„„„„„„„„„„„„„„„„„3 二、 橡胶减震弹簧结构分析„„„„„„„„„„„„„„„4 三、 橡胶减震弹簧有限元分析实践„„„„„„„„„„„„5 1. 三维模型的建立„„„„„„„„„„„„„„„„„„„„5 2. 模型的导入„„„„„„„„„„„„„„„„„„„„„„6 3. 模型的离散„„„„„„„„„„„„„„„„„„„„„„8 4. 模型特征参数和扰动参数的定义„„„„„„„„„„„„„11 5. 执行有限元分析计算„„„„„„„„„„„„„„„„„„19 6. 结果分析与处理„„„„„„„„„„„„„„„„„„„„20 2 一、 有限元分析简介 1. 有限元分析的概念 有限元方法是用于求解工程中各类问题的数值方法。应力分析中稳态的、瞬态的、线性的或非线性的问题以及热传导、流体流动和电磁学中的问题都可以用有限元方法进行分析解决。 工程问题一般是物理情况的数学模型，包括边界条件、特征参数和扰动参数。可能的情况下，由给定的条件可以得到系统的精确行为。在许多实际工程问题中，由于控制微风方程组的复杂性或边界条件和初值条件的难以确定性，我们一般不能得到系统的精确解。为解决这个问题，我们需要借助于数值方法来近似。解析解表明了系统在任何点上的精确行为，而数值解只在称为节点的离散点上近似于解析解。任何数值解法的第一步都是离散化。这一过程将系统分为一些子区域和节点。数值解法可以分为两大类：有限差分法和有限元方法。有限差分法难以解决带有复杂几何条件和复杂边界条件的问题。有限元方法使用公式方法而不是微分方法来建立系统的代数方程组，并假设代表每个元素的近似函数是连续的，通过结合各单独的解产生系统的完全解。 2. 有限元分析的意义 验证一个系统的优劣，可以通过试验检验。对于设计人员来说，设计对象的结果往往是非常复杂和多样的，难以建立实际模型逐一验证其性能。这时，可以运用有限元分析软件，用有限元方法对其进行 3 理论的计算，检验其是否满足设计要求。 有限元分析的优点在于：解决试验难以模拟的情况下的问题；节省试...
