有限元分析软件ANSYS命令流中文说明

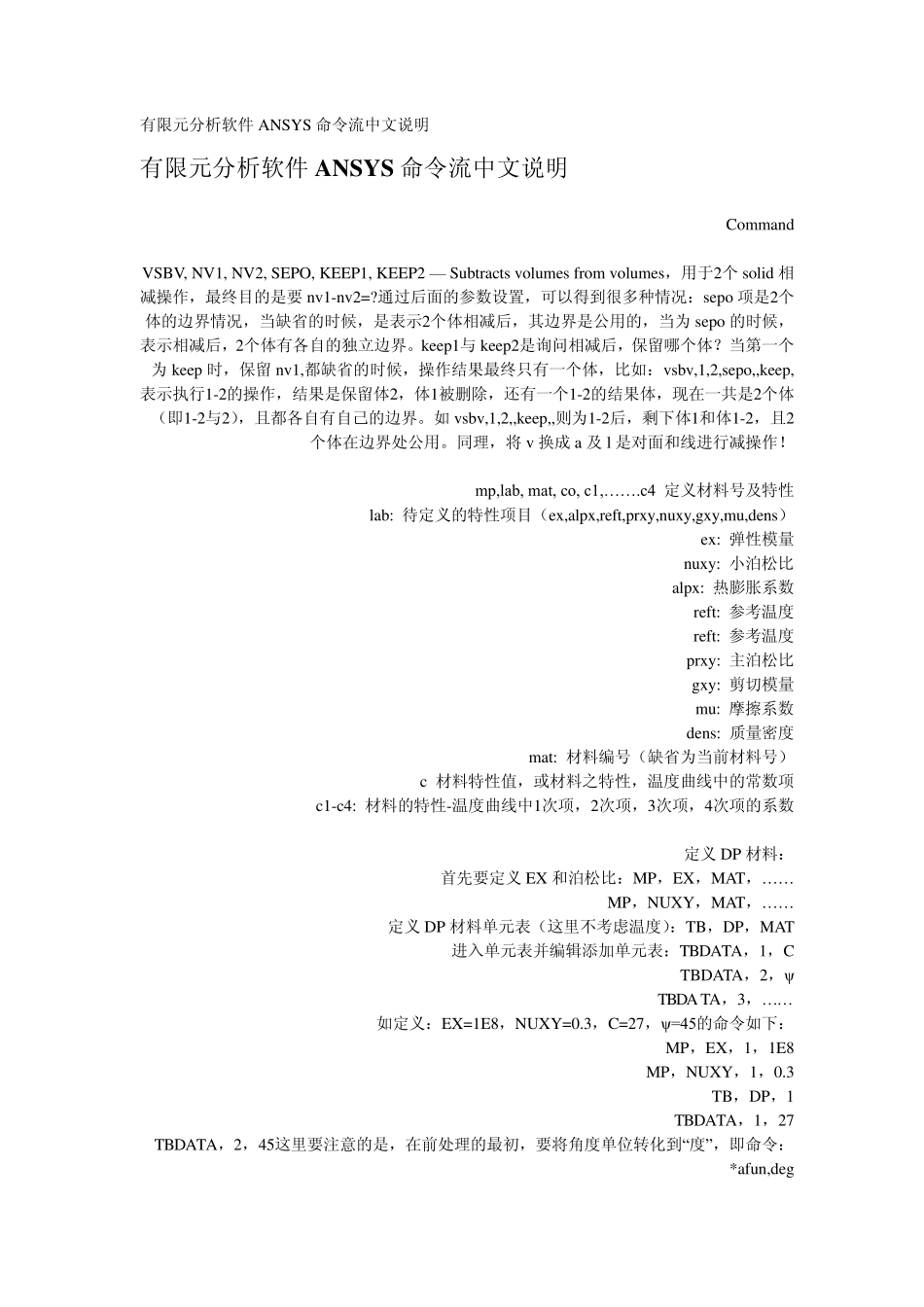

有限元分析软件ANSYS 命令流中文说明 有限元分析软件ANSY S 命令流中文说明 Command VSBV, NV1, NV2, SEPO, KEEP1, KEEP2 — Su btracts v olu mes from v olu mes，用于2个solid 相减操作，最终目的是要nv 1-nv 2=?通过后面的参数设置，可以得到很多种情况：sepo 项是2个体的边界情况，当缺省的时候，是表示2个体相减后，其边界是公用的，当为sepo 的时候，表示相减后，2个体有各自的独立边界。keep1与 keep2是询问相减后，保留哪个体？当第一个为keep 时，保留 nv 1,都缺省的时候，操作结果最终只有一个体，比如：v sbv ,1,2,sepo,,keep,表示执行1-2的操作，结果是保留体2，体1被删除，还有一个1-2的结果体，现在一共是2个体（即1-2与2），且都各自有自己的边界。如 v sbv ,1,2,,keep,,则为1-2后，剩下体1和体1-2，且2个体在边界处公用。同理，将 v 换成 a 及 l 是对面和线进行减操作！ mp,lab, mat, co, c1,…….c4 定义材料号及特性 lab: 待定义的特性项目（ex ,alpx ,reft,prx y ,nu x y ,gx y ,mu ,dens） ex : 弹性模量 nu x y : 小泊松比 alpx : 热膨胀系数 reft: 参考温度 reft: 参考温度 prx y : 主泊松比 gx y : 剪切模量 mu : 摩擦系数 dens: 质量密度 mat: 材料编号（缺省为当前材料号） c 材料特性值，或材料之特性，温度曲线中的常数项 c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数 定义 DP 材料： 首先要定义 EX 和泊松比：MP，EX，MAT，…… MP，NUXY，MAT，…… 定义 DP 材料单元表（这里不考虑温度）：TB，DP，MAT 进入单元表并编辑添加单元表：TBDATA，1，C TBDATA，2，ψ TBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下： MP，EX，1，1E8 MP，NUXY，1，0.3 TB，DP，1 TBDATA，1，27 TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afu n,deg VSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP Type，是选择的方式，有选择（s）,补选（a），不选(u)，全选(all)、反选（inv）等,其余方式不常用 Item, Comp 是选取的原则以及下面的子项 如 volu 就是根据实体编号选择， loc 就是根据坐标选取，它的comp 就可以是 实体的某方向坐标！ 其余还有 材料类型、实常数等 MIN, VMAX, VINC，这个就不必说了吧！ ,例...
