法兰平面度测量工艺指导书

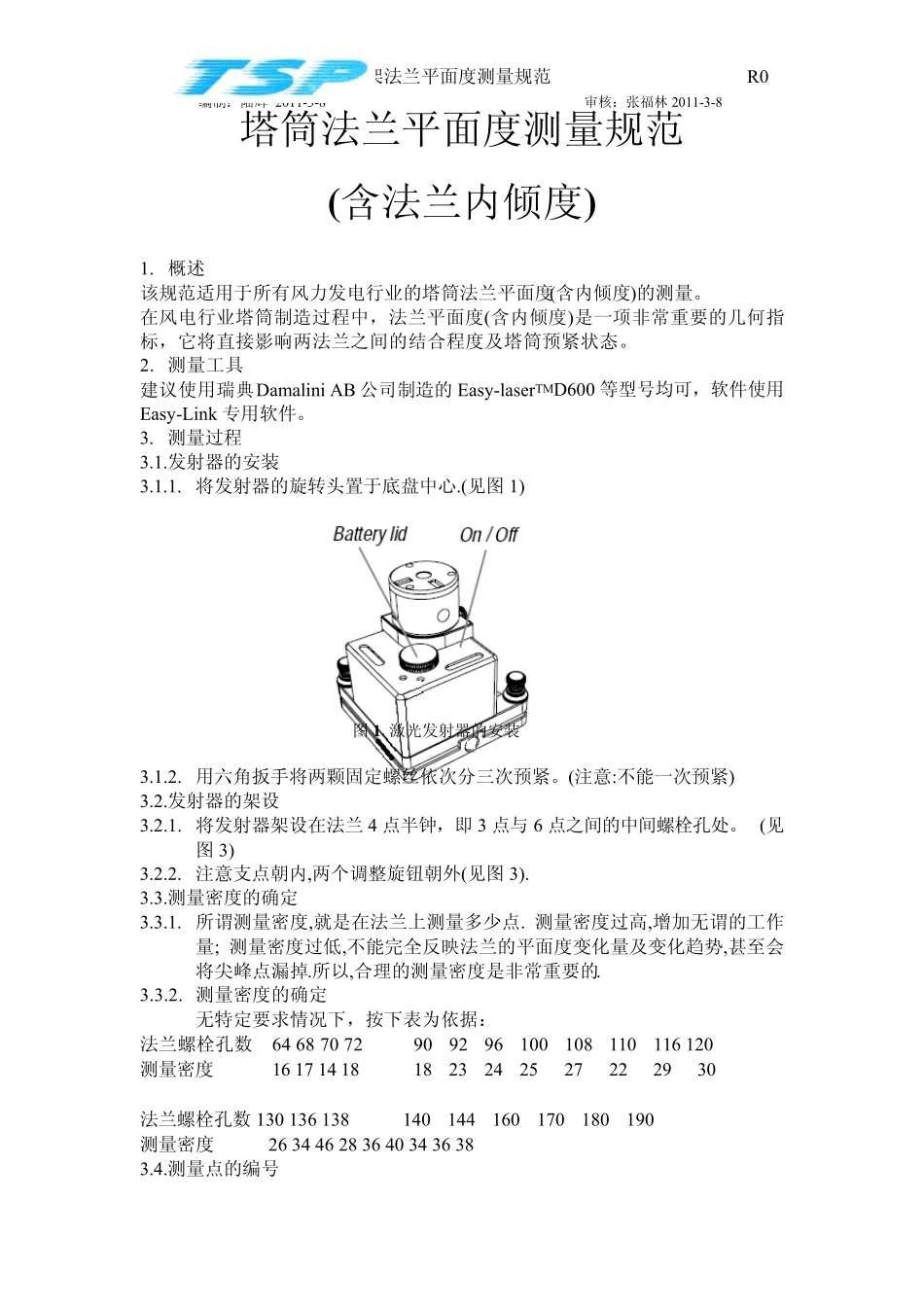

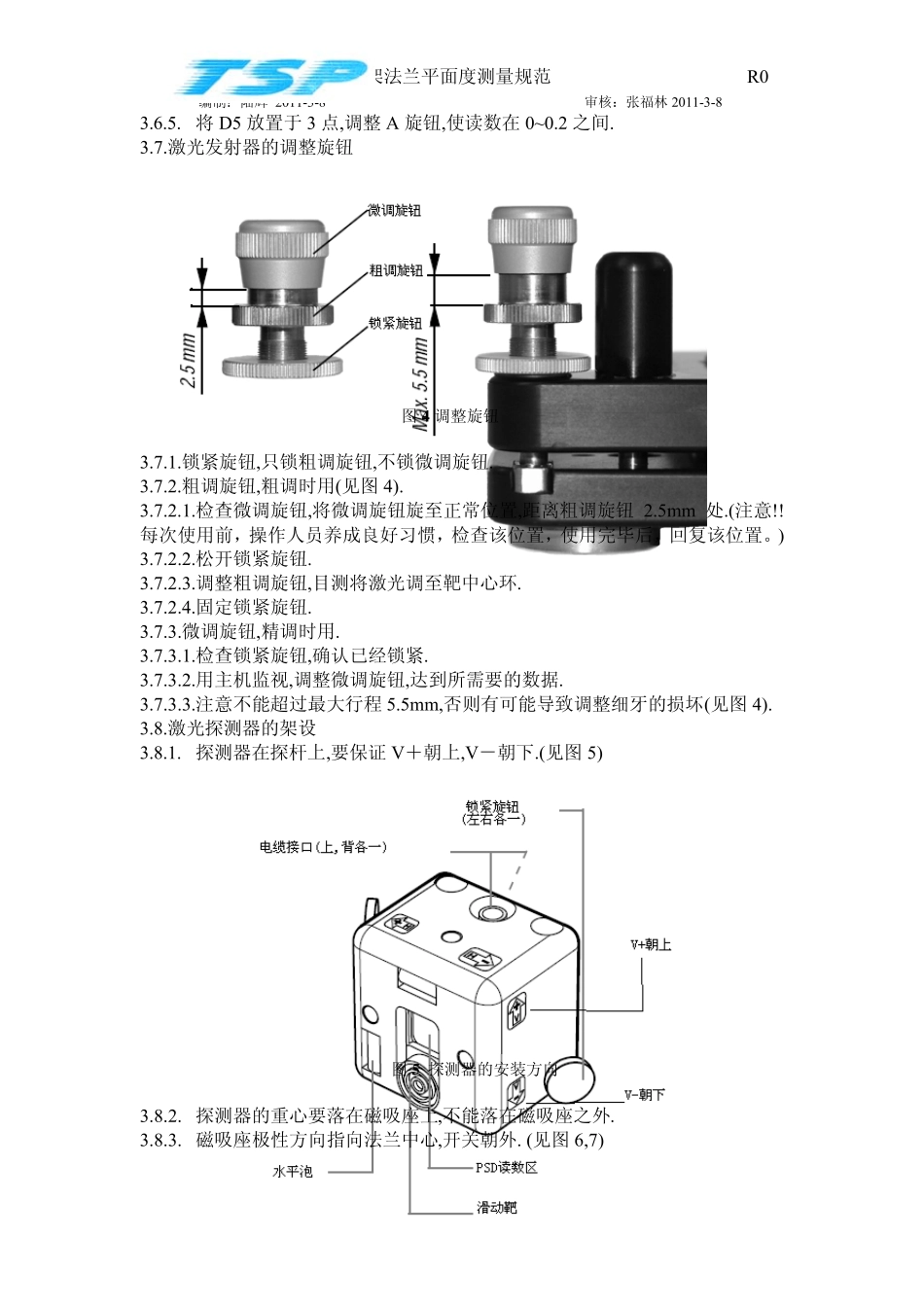

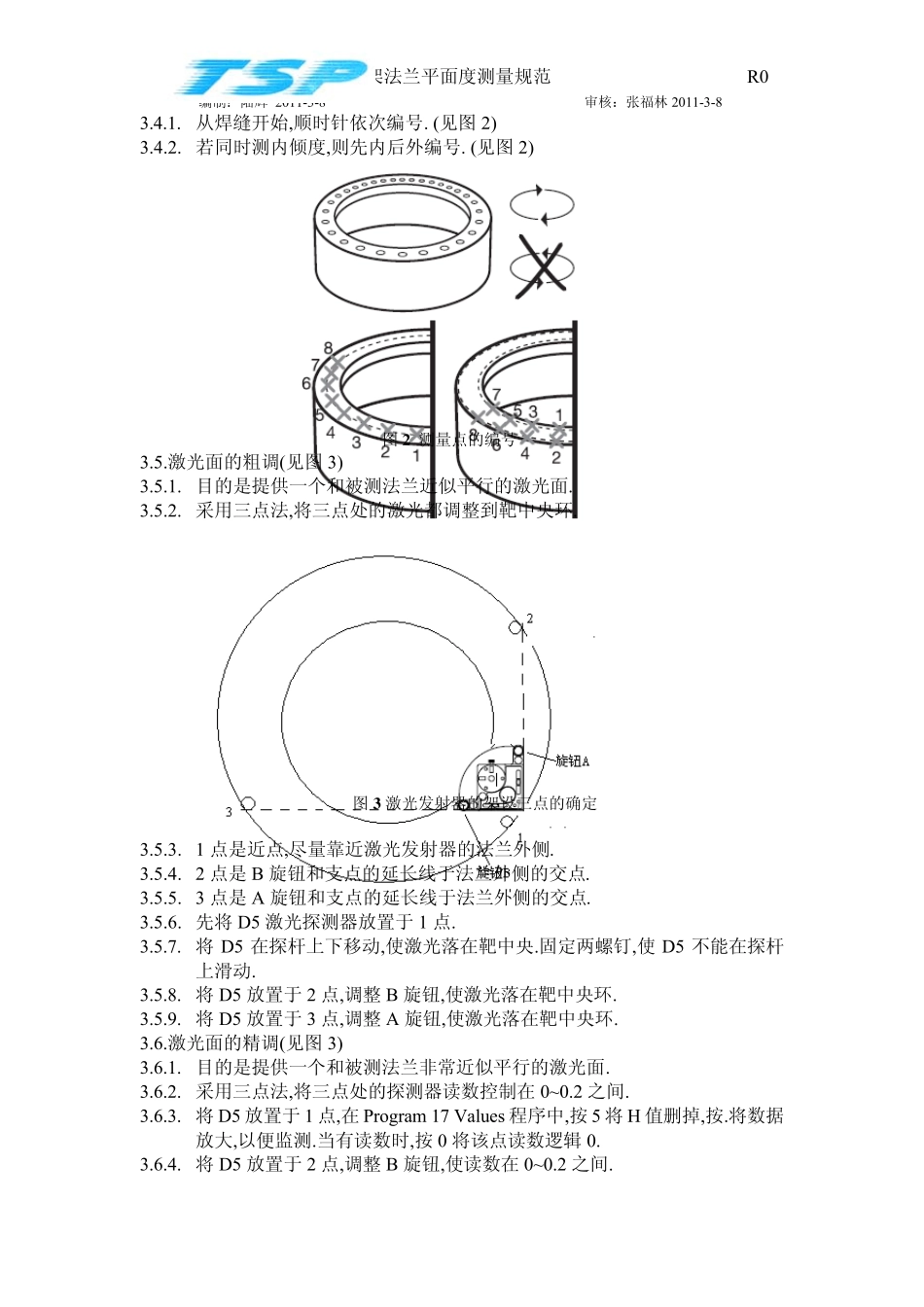

塔架法兰平面度测量规范 R0 编制：陆辉 2011-3-8 审核：张福林 2011-3-8 塔筒法兰平面度测量规范 (含法兰内倾度) 1. 概述 该规范适用于所有风力发电行业的塔筒法兰平面度(含内倾度)的测量。 在风电行业塔筒制造过程中，法兰平面度(含内倾度)是一项非常重要的几何指标，它将直接影响两法兰之间的结合程度及塔筒预紧状态。 2. 测量工具 建议使用瑞典Damalini AB 公司制造的Easy-laserTMD600 等型号均可，软件使用Easy-Link 专用软件。 3. 测量过程 3.1.发射器的安装 3.1.1. 将发射器的旋转头置于底盘中心.(见图 1) 图 1 激光发射器的安装 3.1.2. 用六角扳手将两颗固定螺丝依次分三次预紧。(注意:不能一次预紧) 3.2.发射器的架设 3.2.1. 将发射器架设在法兰4 点半钟，即 3 点与 6 点之间的中间螺栓孔处。 (见图 3) 3.2.2. 注意支点朝内,两个调整旋钮朝外(见图 3). 3.3.测量密度的确定 3.3.1. 所谓测量密度,就是在法兰上测量多少点. 测量密度过高,增加无谓的工作量; 测量密度过低,不能完全反映法兰的平面度变化量及变化趋势,甚至会将尖峰点漏掉.所以,合理的测量密度是非常重要的. 3.3.2. 测量密度的确定 无特定要求情况下，按下表为依据： 法兰螺栓孔数 64 68 70 72909296100108110116 120 测量密度 16 17 14 1818232425 27 22 29 30 法兰螺栓孔数 130 136 138140144160170180190 测量密度 26 34 46 28 36 40 34 36 38 3.4.测量点的编号 塔架法兰平面度测量规范 R0 编制：陆辉 2011-3-8 审核：张福林 2011-3-8 3.4.1. 从焊缝开始,顺时针依次编号. (见图 2) 3.4.2. 若同时测内倾度,则先内后外编号. (见图 2) 图 2 测量点的编号 3.5.激光面的粗调(见图 3) 3.5.1. 目的是提供一个和被测法兰近似平行的激光面. 3.5.2. 采用三点法,将三点处的激光都调整到靶中央环. 图 3 激光发射器的架设三点的确定 3.5.3. 1 点是近点,尽量靠近激光发射器的法兰外侧. 3.5.4. 2 点是 B 旋钮和支点的延长线于法兰外侧的交点. 3.5.5. 3 点是 A 旋钮和支点的延长线于法兰外侧的交点. 3.5.6. 先将 D5 激光探测器放置于 1 点. 3.5.7. 将 D5 在探杆上下移动,使激光落在靶中央.固定两螺钉,使 D5 不能在探杆上滑动. 3.5.8. 将 D5 放置于 2 点,调整 B 旋钮,使激光落在靶中央环. 3.5.9. 将 D5 放置于 3 点,调整 A 旋钮,使激光落...
