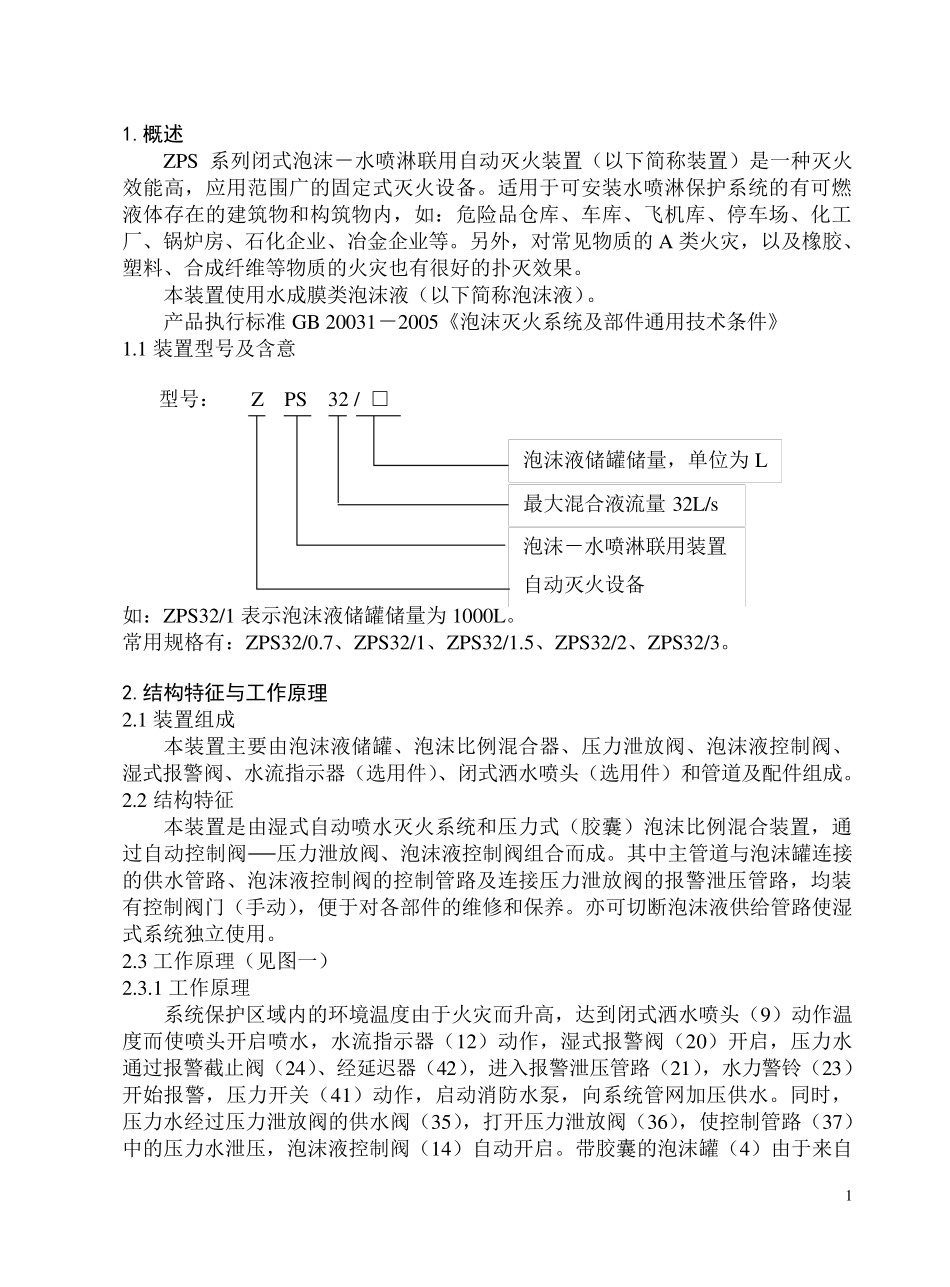

1 1.概述 ZPS 系列闭式泡沫－水喷淋联用自动灭火装置（以下简称装置）是一种灭火效能高，应用范围广的固定式灭火设备。适用于可安装水喷淋保护系统的有可燃液体存在的建筑物和构筑物内，如：危险品仓库、车库、飞机库、停车场、化工厂、锅炉房、石化企业、冶金企业等。另外，对常见物质的A 类火灾，以及橡胶、塑料、合成纤维等物质的火灾也有很好的扑灭效果。 本装置使用水成膜类泡沫液（以下简称泡沫液）。 产品执行标准GB 20031－2005《泡沫灭火系统及部件通用技术条件》 1.1 装置型号及含意 型号： Z PS 32 / □ 如：ZPS32/1 表示泡沫液储罐储量为1000L。 常用规格有：ZPS32/0.7、ZPS32/1、ZPS32/1.5、ZPS32/2、ZPS32/3。 2.结构特征与工作原理 2.1 装置组成 本装置主要由泡沫液储罐、泡沫比例混合器、压力泄放阀、泡沫液控制阀、湿式报警阀、水流指示器（选用件）、闭式洒水喷头（选用件）和管道 及配 件组成。 2.2 结 构特 征 本装置是由湿式自动喷水灭火系统和压力式（胶囊 ）泡沫比例混合装置，通过 自动控制阀 压力泄放阀、泡沫液控制阀组合而 成。其 中 主管道 与 泡沫罐连 接的供 水管路 、泡沫液控制阀的控制管路 及连 接 压力泄放阀的报警泄压管路 ，均 装有控制阀门 （手 动），便 于对各 部件的维修 和保养 。亦 可切 断 泡沫液供 给 管路 使湿式系统独 立 使用。 2.3 工作 原 理 （见图 一） 2.3.1 工作 原 理 系统保护区 域 内的环 境 温 度 由于火灾而 升 高，达 到 闭式洒水喷头（9）动作 温度 而 使喷头开 启 喷水，水流指示器（12）动作 ，湿式报警阀（20）开 启 ，压力水通过 报警截 止 阀（24）、经 延 迟 器（42），进 入 报警泄压管路 （21），水力警铃 （23）开 始 报警，压力开 关 （41）动作 ，启 动消 防 水泵 ，向 系统管网 加 压供 水。同 时 ，压力水经 过 压力泄放阀的供 水阀（35），打 开 压力泄放阀（36），使控制管路 （37）中 的压力水泄压，泡沫液控制阀（14）自动开 启 。带 胶囊 的泡沫罐（4）由于来 自泡沫液储罐储量，单 位 为L 最 大 混合液流量32L/s 泡沫－水喷淋联用装置 自动灭火设备 2 泡沫罐供水管路（3 4 ）的压力水挤压，使囊内泡沫液经泡沫液控制阀（1 4 ）和从主管路（2 2 ）进入泡沫比例混合器（1 9 ）的水混合，形成泡沫混合液，经由开启...
