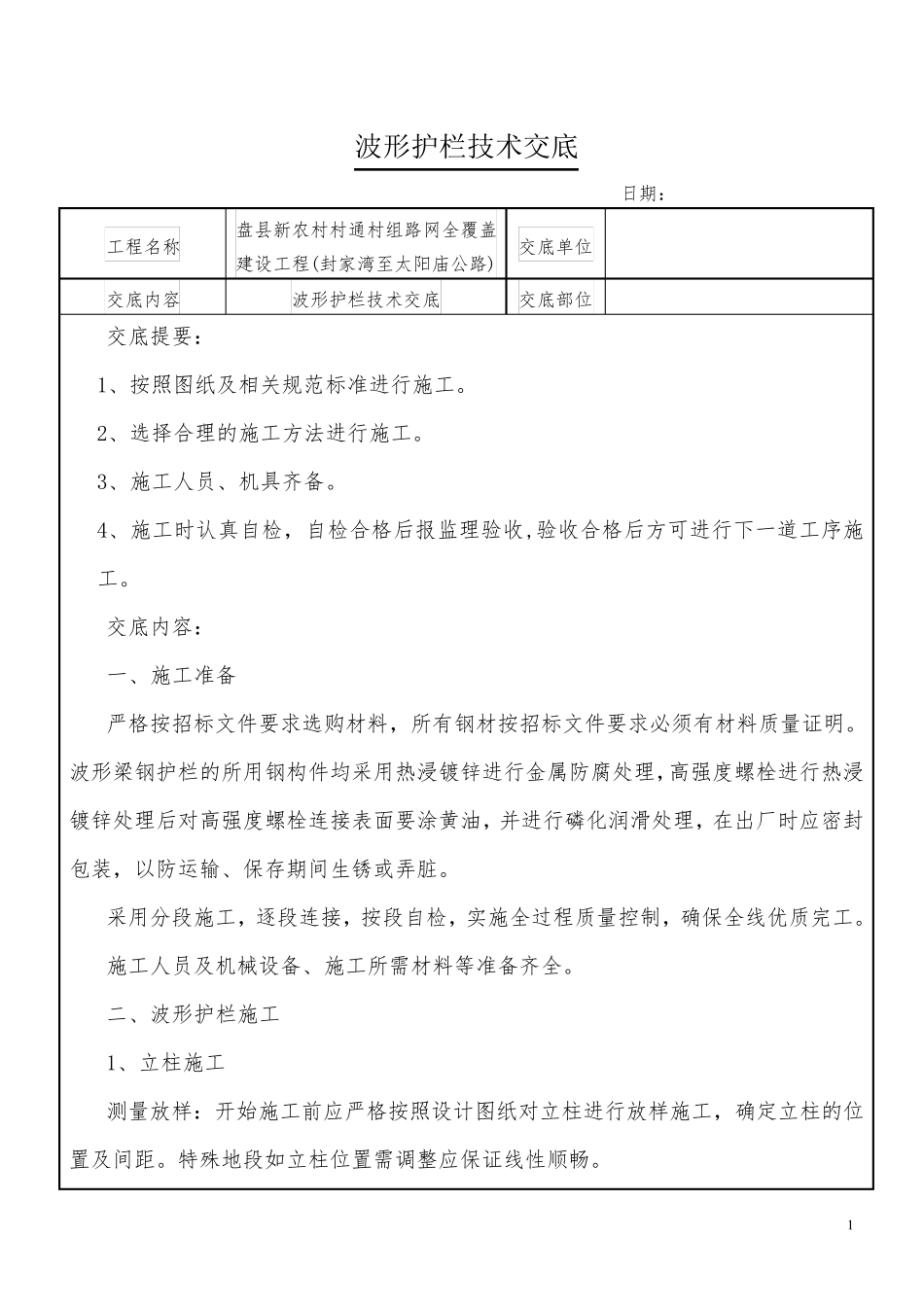

1 波形护栏技术交底 日期： 工程名称 盘县新农村村通村组路网全覆盖建设工程(封家湾至太阳庙公路) 交底单位 交底内容 波形护栏技术交底 交底部位 交底提要： 1、按照图纸及相关规范标准进行施工。 2、选择合理的施工方法进行施工。 3、施工人员、机具齐备。 4、施工时认真自检，自检合格后报监理验收,验收合格后方可进行下一道工序施工。 交底内容： 一、施工准备 严格按招标文件要求选购材料，所有钢材按招标文件要求必须有材料质量证明。波形梁钢护栏的所用钢构件均采用热浸镀锌进行金属防腐处理，高强度螺栓进行热浸镀锌处理后对高强度螺栓连接表面要涂黄油，并进行磷化润滑处理，在出厂时应密封包装，以防运输、保存期间生锈或弄脏。 采用分段施工，逐段连接，按段自检，实 施全过 程质量控 制 ，确 保全线 优 质完 工。 施工人员及机械 设备、施工所需 材料等 准备齐全。 二 、波形护栏施工 1、立 柱 施工 测 量放 样 ：开 始 施工前 应严格按照设计 图纸对立 柱 进行放 样 施工，确 定 立 柱 的位置 及间距 。特 殊 地 段如 立 柱 位置 需 调 整 应保证线 性 顺 畅 。 2 在用水准仪测量定位立柱标高时，要认真填写测量记录。 立柱放样后，应仔细检查每根立柱位置的地基状态。土质地段由人工开挖50cm宽×50cm 长×70cm 深的基础，如遇石质地基需开凿基础，基础开挖好后需报自检员检验，由自检员向监理工程师报验合格后方可进行立柱安装及 C25 混凝土浇筑。浇筑混凝土时应将立柱扶直。立柱安装高度需由测量定位标高。 2、托架及波形梁安装 托架应通过连接螺栓固定于立柱之上，在拧紧连接螺栓前应调整托架使其准确就位。 波形梁安装与托架通过连接螺栓连接，安装时需注意连接螺栓不应过早拧紧，待波形梁调整顺直后再拧紧螺栓。 3、端头安装 护栏端头应通过拼接螺栓与波形梁牢固连接。 4、柱帽安装 柱帽安装于立柱之上，柱帽的安装在托架、波形梁及端头安装好之后进行。防止需返工时带来拆卸麻烦。 5、梯形反射器安装 梯形反射器的安装适用于设置钢护栏路段的附着式轮廓标设置，附着式轮廓标左右对称布设，反射器颜色沿临近车道行车方向为左黄右白 。轮廓标安装于钢护栏凹 槽内 时，后底 板 固定于板 连接螺栓。轮廓标每间 隔 4 米 安装一 个 。 三 、施 工质量控 制 1、在施 工现 场 ，应根据 交 通部 颁 发 的《 公 路交 通安...
